Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
FO108
Contacte-nos

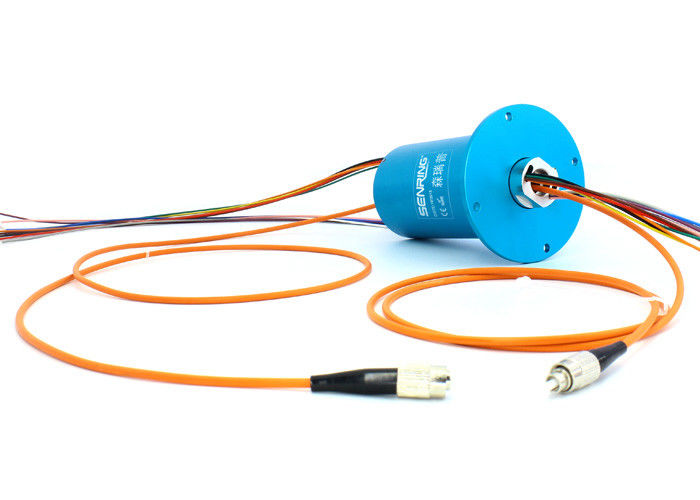

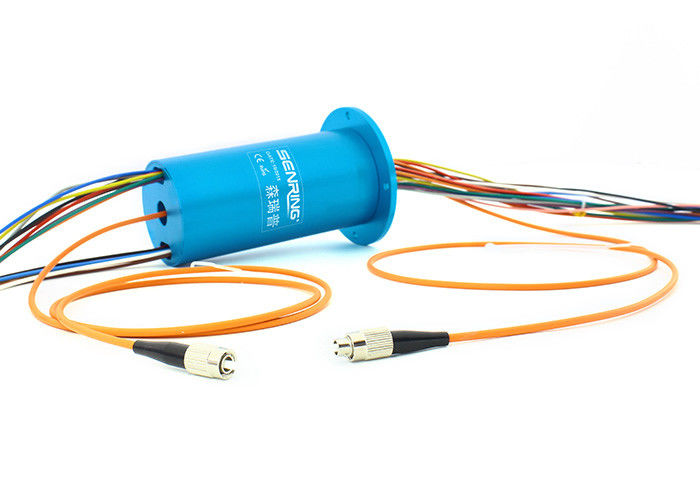

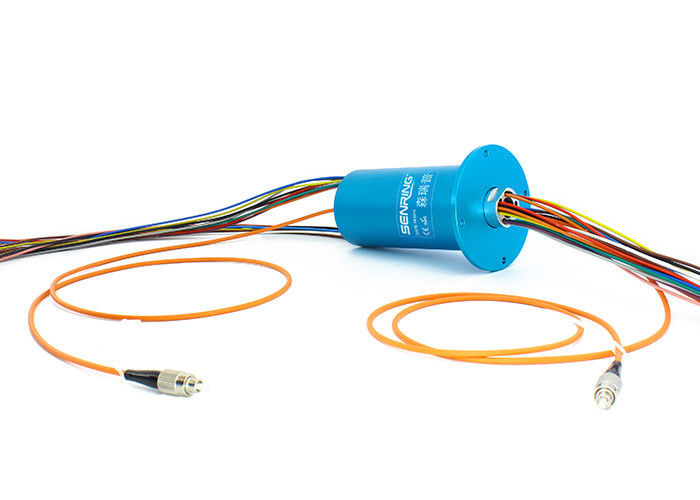

A fibra ótica que Fibra-elétrica do anel deslizante do canal de SENRING 1 a junção giratória igualmente chamou 1 fibra ótica do canal o anel deslizante, 1 fibra do canal (único modo do apoio/modo) pode transmitir a data sem perda quando roating 360° ilimitado.
Características
4. Nenhum contato, nenhuma fricção, longa vida, > 100 milhão revoluções (o modelo do canal de sinal é 20-30 milhão revoluções);
Circuito máximo da fibra do canal do apoio 1 único modo/modo) @ (: 72
;Baixas perda de inserção e alta velocidade;
Tamanho pequeno, categoria de selagem de pouco peso, alta
;Sinal de fibra ótica da transmissão, nenhum escapamento, nenhuma transmissão interurbana da interferência eletromagnética
.

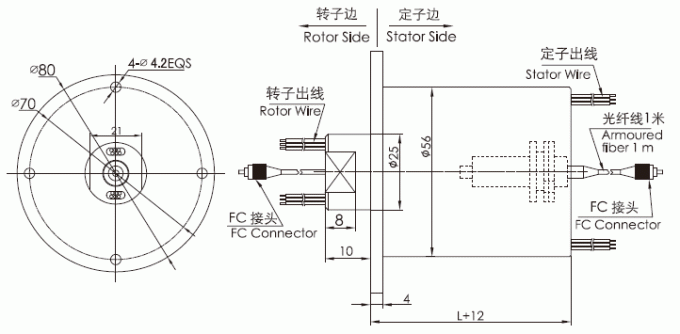

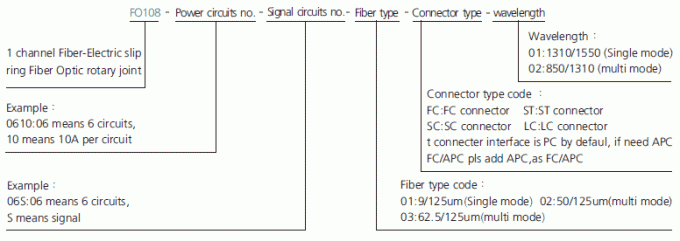

| Série FO108 1 tabela Fibra-elétrica da seleção modelo de anel deslizante do canal; | ||||
| Número da peça. | Canal da fibra não. | Circuitos de poder não (10A) | Circuitos do sinal não (2A/5A) | Comprimento L (milímetros) |
| FO108-06S | 1 canal | 0 | 6 | 38 |
| FO108-0610 | 1 canal | 6 | 0 | 38 |
| FO108-12S | 1 canal | 0 | 12 | 55 |
| FO108-1210 | 1 canal | 12 | 0 | 55 |
| FO108-0610-06S | 1 canal | 6 | 6 | 55 |
| FO108-18S | 1 canal | 0 | 18 | 71,5 |
| FO108-1810 | 1 canal | 18 | 0 | 71,5 |
| FO108-24S | 1 canal | 0 | 24 | 88,5 |
| FO108-1210-12S | 1 canal | 12 | 12 | 88,5 |
| FO108-0610-18S | 1 canal | 6 | 18 | 88,5 |
| FO108-30S | 1 canal | 0 | 30 | 104 |
| FO108-36S | 1 canal | 0 | 36 | 122 |
| FO108-42S | 1 canal | 0 | 42 | 140 |
| FO108-48S | 1 canal | 0 | 48 | 156 |
| Tipo do artigo | Único modo (manutenção programada) | multi modo (milímetros) |
| Largura de banda (nanômetro) | ±50 | |
| Perda de inserção máxima, 23℃ (DB) | 1,2 | 0,7 |
| Flutuação da perda de inserção (DB) | ≤0.6 | ≤0.4 |
| Perda de retorno (DB) | ≥55 (sem conector) | ≥40 (sem conector) |
| poder máximo (W) | 0,5 | |
| Velocidade máxima (RPM) | 2000 | |
| Vida ativa | >200 milhões | |
| Temperatura do trabalho (℃) | -20~60 | |
| Temperatura de armazenamento (℃) | -50~85 | |
| Especificação | dados | |
| poder | sinal | |
| escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| resistência de isolação | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | <0> | |
| Dados mecânicos | |
| Especificação | dados |
| vida ativa | 8000 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura do trabalho | -20℃~60℃ |
| umidade do trabalho | RH de 0~85% |
| material do contato | metal precioso |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| Categoria do IP | IP51 |
