Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
M220
Contacte-nos
Poder 2~36wires médio/sinal do OD 22mm do anel deslizante da cápsula do baixo torque

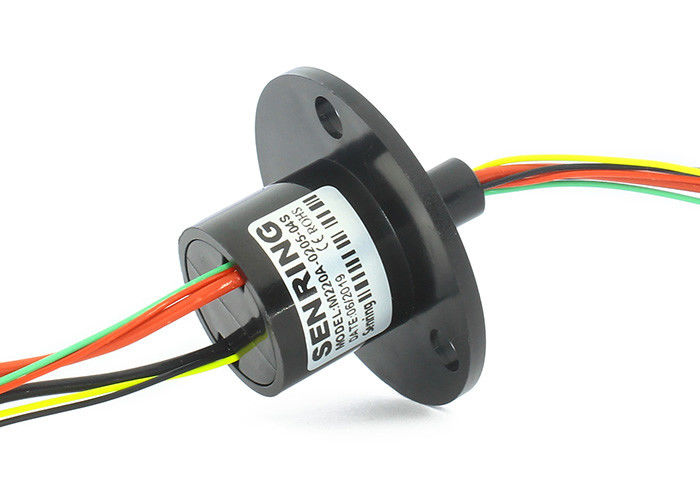

Descrição do anel deslizante da cápsula M220
O anel deslizante da cápsula média da série de Senring SNM220, OD 22mm, comprimento da opção de 19mm~57.3mm, um tipo flange e sem a cápsula que da série da flange optional.SNM022 o anel deslizante é sulco projetado do v de 90° assegura o gerencio liso, baixo torque, também forças armadas compactas, avançadas
Características do anel deslizante da cápsula M220
1. O anel deslizante tem um diâmetro exterior de 22mm;
2. O torque é muito pequeno, menos de 0.06N.m;
3. O modelo padrão apoia 2-36 canais do sinal (2A pelo canal), e os anéis coletores feitos sob encomenda com números diferentes de canais podem ser feitos;
4. Produto estandardizado com disponível conservado em estoque;
5. Fácil instalar, com A e U-tipo flange que monta opções.
Especificação técnica do anel deslizante da cápsula M220
| Parâmetros de Mechanicall | |
| Vida ativa | 10millions para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | metal precioso: ouro-ouro |
| Abrigando o material | plástico projetado |
| Torque | fio 0.05N.m+0.01N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência de Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Especs. do fio de ligação. | consulte para modelar a lista | consulte para modelar a lista |
| comprimento do fio de ligação | comprimento padrão 150mm (pode ser personalizado) | |
| Força dielétrica | 300VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Categoria do IP | IP51 | |
Descrição da número da peça
| modelo | Circuitos NÃO. | Atual máximo/circuito | especs. do fio de ligação. | Comprimento L (milímetros) |
| M220-06 | 6 | 2A | Teflon Prata-chapeado AWG26# | 19 |
| M220-12 | 12 | 2A | Teflon Prata-chapeado AWG26# | 26 |
| M220-18 | 18 | 2A | Teflon Prata-chapeado AWG26# | 33 |
| M220-24 | 24 | 2A | Teflon Prata-chapeado AWG26# | 40 |
| M220-36 | 36 | 2A | Teflon Prata-chapeado AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Teflon Prata-chapeado AWG22# | 40 |
| M220-0805 | 8 | 5A | Teflon Prata-chapeado AWG22# | 40 |
| M220-1205 | 12 | 5A | Teflon Prata-chapeado AWG22# | 40 |
| M220-0210 | 2 | 10A | Teflon Prata-chapeado AWG17# | 26 |
| M220-0310 | 3 | 10A | Teflon Prata-chapeado AWG17# | 33 |
| M220-0410 | 4 | 10A | Teflon Prata-chapeado AWG17# | 40 |
| M220-0230 | 2 | 30A | Teflon Prata-chapeado AWG12# | 45 |
| M220-0330 | 3 | 30A | Teflon Prata-chapeado AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, sinal &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, sinal &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, sinal &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, sinal &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, sinal &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, sinal &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, sinal &AWG26# | 40 | |
Código de cor do fio de ligação
| anel não. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| cor | preto | marrom | vermelho | laranja | amarelo | verde | azul | roxo | cinzento | branco | rosa | lightblue |
