Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
F056
Contacte-nos

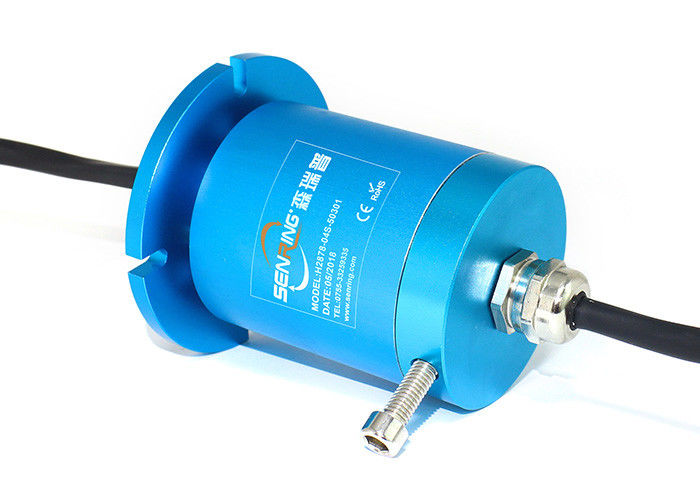

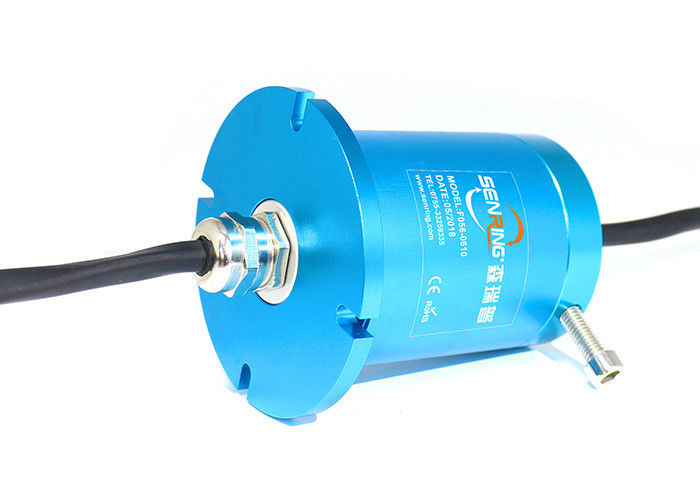

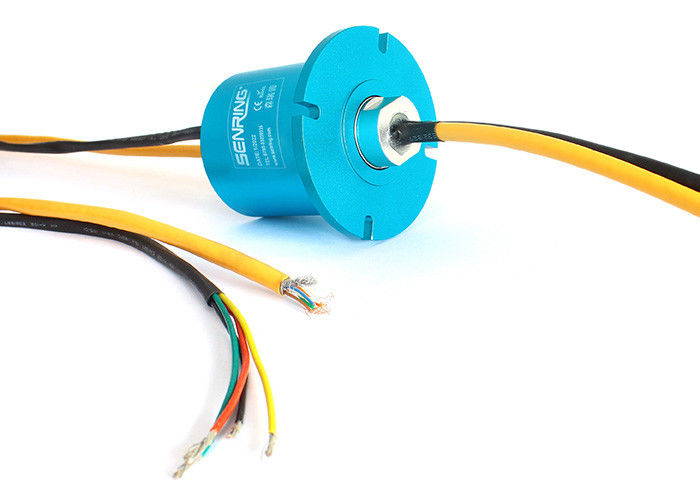

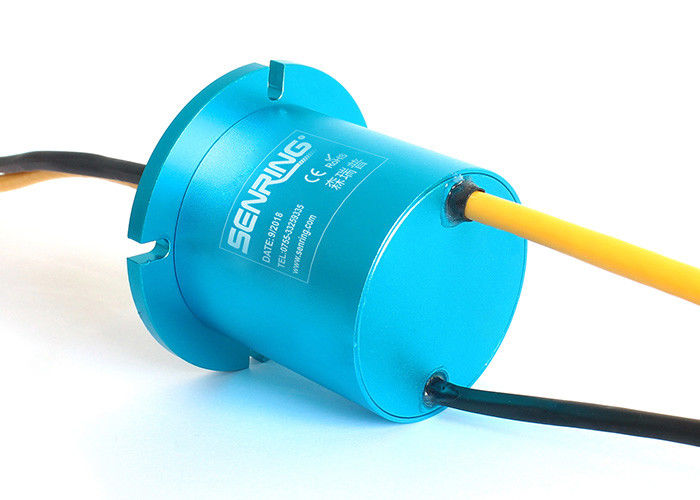

Deslizamento Ring Customized Waterproof Slip Ring com 12 fios cada 2A de OD 56mm
Descrição do anel F056 deslizante impermeável
A série de SenRing F056 dustproof e o anel deslizante condutor impermeável, igualmente conhecido como o coletor impermeável e dustproof do anel deslizante, têm um nível da proteção de IP65 (mais baixo do que F028 e F038), e podem ser usados no equipamento tal como as máquinas de empacotamento da bebida e as máquinas da cerveja que exigem o anel deslizante que waterproofing, mas não exigem o anel deslizante ser imergidos na água. Se você precisa de usar o anel deslizante na água ou no líquido, contacte por favor pessoais técnicos de SenRing para aumentar o nível da proteção.
Características do anel F056 deslizante impermeável
1. categoria do IP: IP65, personalização IP68 disponível.
2. OD: 56mm, escalas do comprimento de 113~116mm;
3. Poder/sinal de circuits@2A~50A do apoio 2~56;
4. Alojamento de aço inoxidável anticorrosivo, do ácido e do alcaloide da resistência para certificar-se estavelmente do trabalho em todos os tipos do ambiente mau;
Especificação técnica do anel F056 deslizante impermeável
| Dados mecânicos | |
| especs. | dados |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho. | -40℃∼85℃ |
| Categoria do IP | IP65, IP68 opcional |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga ou de aço inoxidável de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| Material | RoHS complacente |
| Dados elétricos | ||
| especs. | dados | |
| escala da tensão | 0∼240VAC/VDC | 0∼240VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG28# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Certificado do CE | sim | |

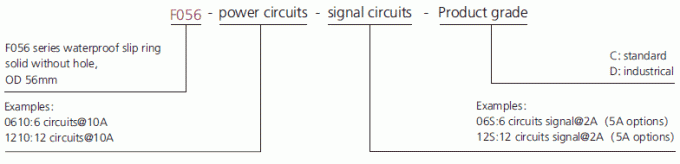

Descrição da número da peça

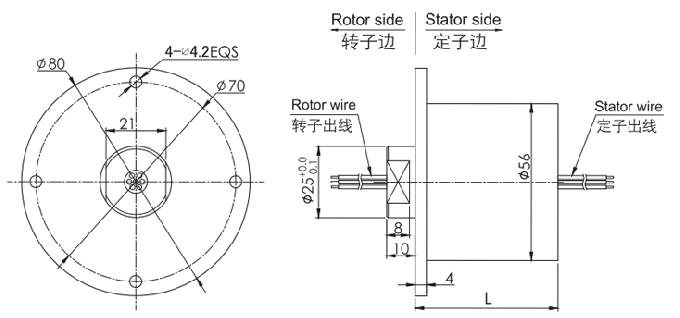

Desenho do anel F056 deslizante impermeável
Lista modelo padrão
| Modelo | Circuito/sinal não. | Comprimento L (milímetros) | |
| signal/5A | 10A | ||
| F056-0210 | 0 | 2 | 57 |
| F056-02S | 2 | 0 | 57 |
| F056-0310 | 0 | 3 | 60 |
| F056-03S | 3 | 0 | 60 |
| F056-0410 | 0 | 4 | 62,5 |
| F056-04S | 4 | 0 | 62,5 |
| F056-0210-02S | 2 | 2 | 62,5 |
| F056-0610 | 0 | 6 | 68 |
| F056-06S | 6 | 0 | 68 |
| F056-0210-04S | 4 | 2 | 68 |
| F056-0810 | 0 | 8 | 73,5 |
| F056-08S | 8 | 0 | 73,5 |
| F056-0410-4S | 4 | 4 | 73,5 |
| F056-1010 | 0 | 10 | 79,5 |
| F056-0610-4S | 4 | 6 | 79,5 |
| F056-1210 | 0 | 12 | 85 |
| F056-12S | 12 | 0 | 85 |
| F056-0610-6S | 6 | 6 | 85 |
| F056-1810 | 0 | 18 | 101,5 |
| F056-18S | 18 | 0 | 101,5 |
| F056-0610-12S | 12 | 6 | 101,5 |
| F056-1010-08S | 8 | 10 | 101,5 |
| F056-2410 | 0 | 24 | 118,5 |
| F056-0610-18S | 18 | 6 | 118,5 |
| F056-1210-12S | 12 | 12 | 118,5 |
*Remark: Os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para o uso 20A. se você precisa de personalizar o no. do canal dos ethernet, do poder e de sinal ou de misturar o outro sinal do anel deslizante, contato dos pls o vendedor de SENRING.
F056 deslizamento impermeável Ring Grade Table
| Código da categoria | Velocidade de gerencio máxima | vida ativa | material do contato |
| C: (padrão) | 100RPM | 10 milhões | metal precioso |
| D: (industrical) | 200RPM | 30 milhões |
ouro-ouro
|
