Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
O032-24
Contacte-nos
Deslizamento personalizado Ring For anel deslizante da cápsula HD-SDI/MI de 1080P de HD-SDI

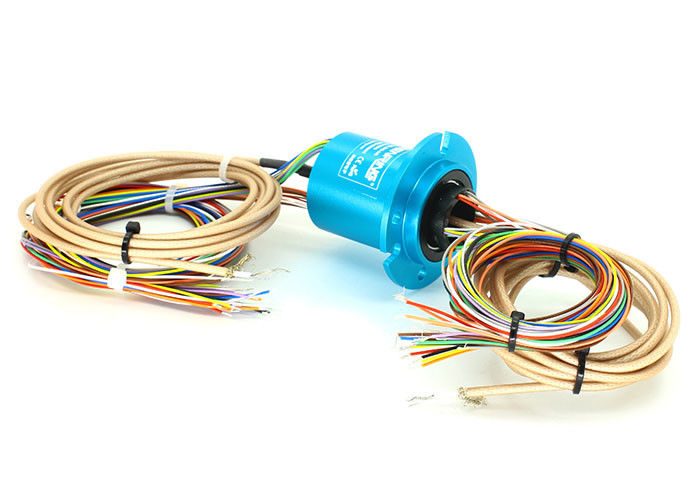

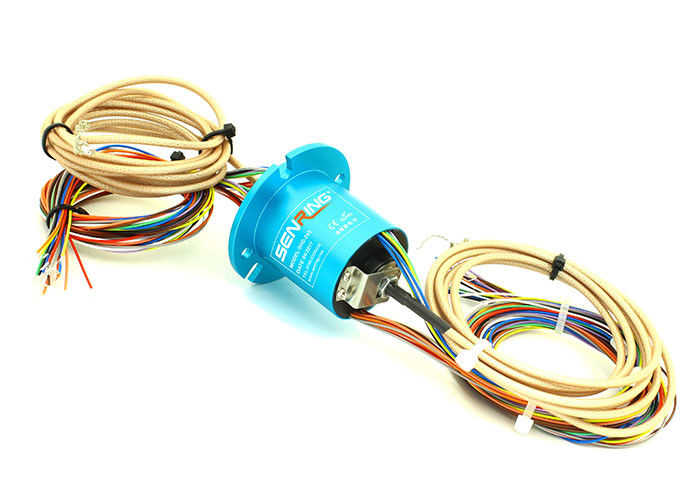

Descrição do anel deslizante de O032-24 HD-SDI
O anel deslizante video da série HD de SENRING O032-24, pode transmitir 1 sinal coaxial do sinal de vídeo do canal HD, do sinal de DC~3GHz HD ou 12 dos circuitos 2A quando 360° que roating, velocidade avaliado: 100RPM.SHD-24 anel deslizante da série HD, OD 32.8mm, comprimento 47, MMCX, conector coaxial de SMA opcional.
Características do anel deslizante de O032-24 HD-SDI
1. o apoio DC~3GHz, pode estábulo transmitir o sinal do vedio de 1080P HD;
2. Contínuo, com flange;
3. Puder transmitir 1 poder/sinal video dos circuitos 2A do anel deslizante +12 do canal HD quando 360° que gerencie;
4. OD: 32.8mm, comprimento: 47mm;
5. Pode ser combinado para transmitir o sinal do HF, o sinal de controle, o sinal de vídeo e os outros sinais;
6. Desempenho elétrico excelente da transmissão e da rotação;
7. Aplicação típica: Monitoração de segurança de HD, câmera fotográfica, câmera de HD e outros campos.
Especificação técnica do anel deslizante da série o032-24
| Taxa da frequência | DC-3GHz |
| Flutuação da perda de inserção | +/-0.05dB |
| Especificação | RG405 |
| VSWR | ≤1.3 |
| impedância | 50Ω |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | 10millions para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM continuamente |
| temp de trabalho. | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m+ (circuitos 0.03N.m/6) |
| Perda de inserção | 0.65dB/1GHz máximo |
| perda de retorno | -18 dB/1GHz máximos |
| Velocidade máxima | 50RPM |
| Flutuação de VSWR | +/--0,05 |
| Estilo | BNC/F (opções) |
| Dados elétricos | |
| especs. | dados |
| escala da tensão | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | AWG26# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 250mm (pode ser personalizado) |
| Força dielétrica | 500VAC@50Hz, 60s |
| Ruído elétrico | < 0=""> |
| Ruído elétrico | < 10m=""> |
| Certificado do CE | Sim |
| material | RoHS complacente |

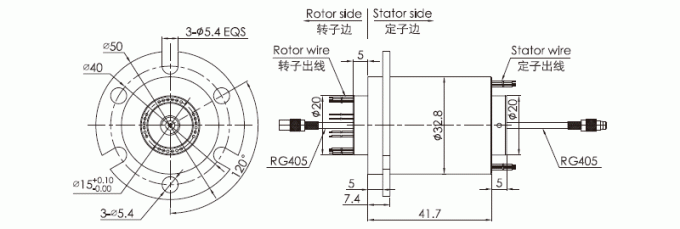

Desenho
FAQ:
1. Que é um anel deslizante?
Um anel deslizante é um dispositivo eletromecânico que permita a transmissão do poder e de sinais elétricos de um estacionário a uma estrutura de gerencio. Um anel deslizante pode ser usado em todo o sistema eletromecânico que exigir a rotação ao transmitir o poder ou os sinais. Pode melhorar o desempenho mecânico, simplificar a operação de sistema e eliminar os fios dano-propensos que oscilam das junções móveis.
2. Você oferece anéis coletores feitos sob encomenda?
Sim, se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado. Nossos coordenadores virão acima com a solução perfeita para suas necessidades.
