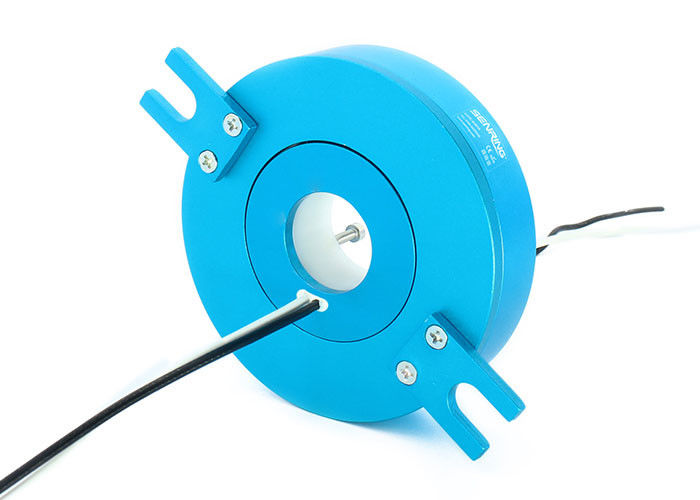

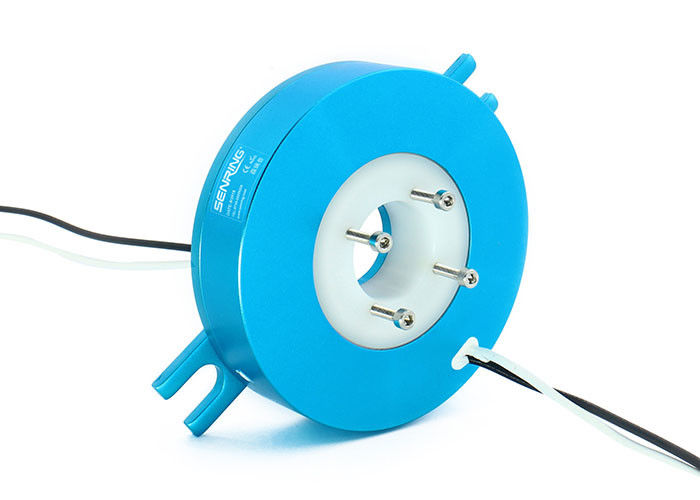

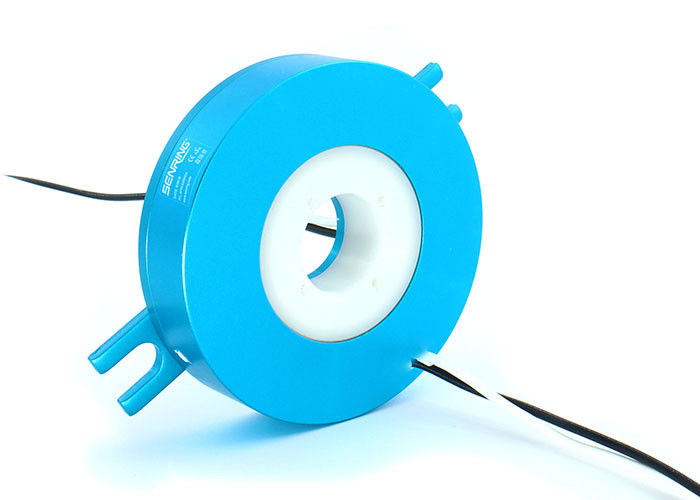

Circuitos da panqueca/anel deslizante 4 do disco cada tamanho 25.4mm do furo 10A
Descrição do anel deslizante da panqueca k325
O anel deslizante da panqueca lisa ultra-fina da série K325 tem um diâmetro interno de 25.4mm, um diâmetro exterior de 86mm, e uma espessura de 17.1-91.9mm com várias especificações. Tem um alojamento da liga do todo-alumínio e o material do contato é tratado com o metal precioso e o chapeamento de ouro ultra-duro para assegurar a operação estável e flutuações mínimas da resistência. É usado principalmente nos ambientes com espaço vertical limitado e pouca limitação no espaço horizontal.
Características do anel deslizante da panqueca k325
1. Tamanho do furo: 25.4mm.OD: 86mm;
2. A espessura varia de 17.1~91.9mm;
3. Adote a tecnologia da escova do metal da fibra, certifique-se do contato da estabilidade na condição muito baixa da fricção;
4. Baixa resistência de contato, nenhumas partes da fricção;
5. Pode ser combinado para transmitir o sinal preciso junto com o poder;
6. Escova do metal precioso para assegurar a transmissão alta da estabilidade e da confiança.
| Dados mecânicos | |
| especs. | dados |
| vida ativa (referência) | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho. | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) |
|
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| torque | 0.1N.m; circuitos +0.03N.m/6 | |

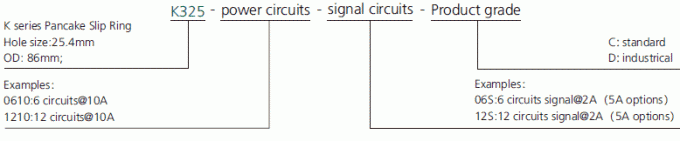

Descrição da número da peça

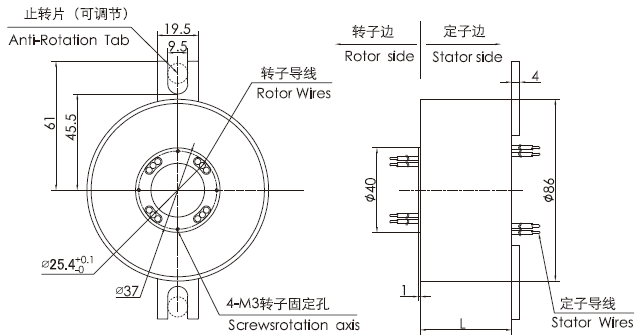

Desenho do anel deslizante da panqueca k325
Lista modelo padrão
| Modelo | signal/5A | 10A | 20A | Comprimento L (milímetros) |
| k325-02S | 2 | 0 | 0 | 17,1 |
| k325-0210 | 0 | 2 | 0 | 17,1 |
| k325-0210-02S | 2 | 2 | 0 | 23,9 |
| k325-0410 | 0 | 4 | 0 | 23,9 |
| k325-06S | 6 | 0 | 0 | 30,7 |
| k325-0610 | 0 | 6 | 0 | 30,7 |
| k325-0620 | 0 | 0 | 6 | 30,7 |
| k325-0210-04S | 4 | 2 | 0 | 30,7 |
| k325-12S | 12 | 0 | 0 | 51,1 |
| k325-1210 | 0 | 12 | 0 | 51,1 |
| k325-1220 | 0 | 0 | 12 | 51,1 |
| k325-0610-06S | 6 | 6 | 0 | 51,1 |
| k325-0620-06S | 6 | 0 | 6 | 51,1 |
| k325-18S | 18 | 0 | 0 | 71,5 |
| k325-1810 | 0 | 18 | 0 | 71,5 |
| k325-0610-12S | 12 | 6 | 0 | 71,5 |
| k325-1210-06S | 6 | 12 | 0 | 71,5 |
| k325-0810-10S | 10 | 8 | 0 | 71,5 |
| k325-24S | 24 | 0 | 0 | 91,9 |
| k325-2410 | 0 | 24 | 0 | 91,9 |
| k325-0610-18S | 18 | 6 | 0 | 91,9 |
| k325-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para o uso 20A. se você precisa personalize o tamanho do furo, OD, espessura, tipo do sinal do circuito no.and do anel deslizante, contato dos pls o técnico de SenRing
deslizamento Ring Grade Table da panqueca k325
| Código da categoria | Velocidade de gerencio máxima | vida ativa | material do contato |
| C: padrão | 60RPM | revoluções de 3 milhões | metal precioso |
| D: industrical | 200RPM | revoluções de 10 milhões |
ouro-ouro
|
