Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
P050
Contacte-nos
Costume através do contato de Ring High Rotating Speed Stable do deslizamento da panqueca do PWB do tamanho do furo

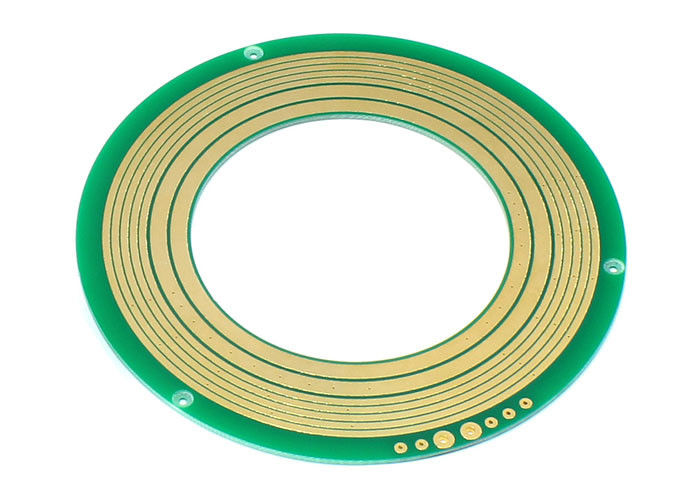

Descrição do anel deslizante da panqueca do PWB P050
Anel deslizante do PWB da série P050, tamanho 50mm do furo, espessura 6mm (espessura mínima 5mm). O material inovativo do PWB da série P038, adota o chapeamento de ouro ultra-duro e o processo de cobre ultra-grosso da folha, apoia 2~12 circuitos poder e transmissão combinada sinal
Características do anel deslizante da panqueca do PWB P050
1. Este anel deslizante tem um diâmetro interno de 50mm e uma espessura de 6mm.
2. Apoia 0 a 12 canais de transmissão atual/sinal.
3. O anel deslizante usa a tecnologia da escova da fibra, assegurando o contato seguro com extremamente - baixa força de fricção.
4. A resistência de contato é extremamente - baixo, e não há nenhum resto da fricção.
5. Pode ser usado para transmissão misturada de sinais e de poder da precisão.
6. Os pontos de contato da escova são feitos dos metais preciosos, que têm a estabilidade e a confiança altas.
Alternativas
| Dados mecânicos | |
| especs. | dados |
| vida ativa (referência) | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho. | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) |
|
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| torque | 0.1N.m; circuitos +0.03N.m/6 | |

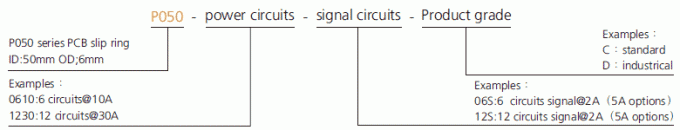

Descrição da número da peça

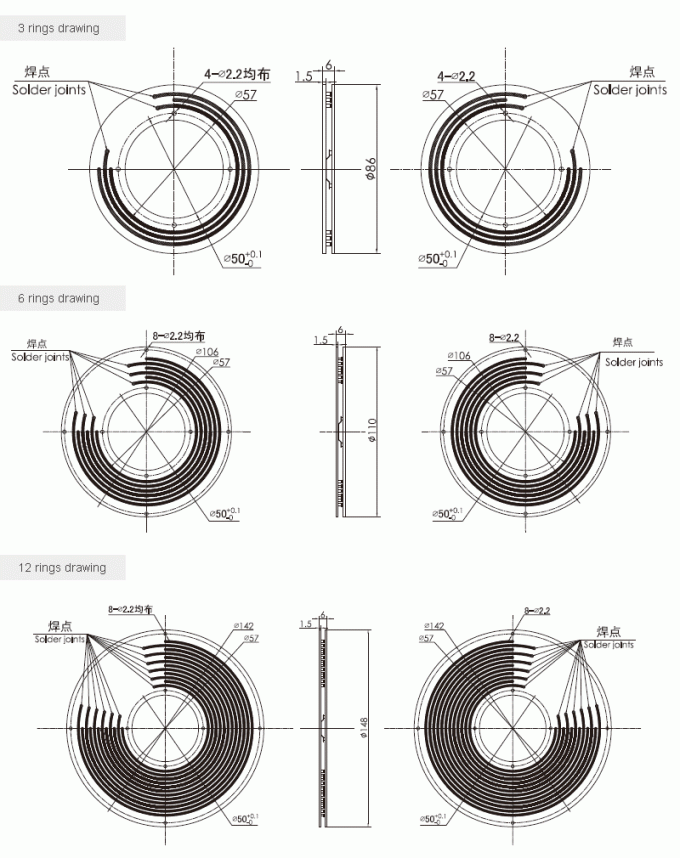

Desenho do anel deslizante da panqueca do PWB P050
Lista modelo padrão
| Modelo | 10A | signal/5A | Anéis |
| P050-0310 | 3 | 0 | 3 |
| P050-0210-04S | 2 | 4 | 6 |
| P050-06S | 0 | 6 | 6 |
| P050-1210 | 12 | 0 | 12 |
| P050-0410-08S | 4 | 8 | 12 |
| P050-0810-04S | 8 | 4 | 12 |
| P050-03S | 0 | 3 | 3 |
| P050-0410-02S | 4 | 2 | 6 |
| P050-0610 | 6 | 0 | 6 |
| P050-0210-10S | 2 | 10 | 12 |
| P050-0610-06S | 6 | 6 | 12 |
| P050-12S | 0 | 1 | 12 |
*Remark: Os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para o uso 20A. se você precisa personalize o tamanho do furo, OD, espessura, tipo do sinal do circuito no.and do anel deslizante
Deslizamento Ring Grade Table da panqueca do PWB P050
| Código da categoria | Velocidade de gerencio máxima | vida ativa | material do contato |
| C: padrão | 100RPM | revoluções de 5 milhões | metal precioso |
| D: industrical | 300RPM | revoluções de 20 milhões |
ouro-ouro
|
