Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
3002006
Contacte-nos

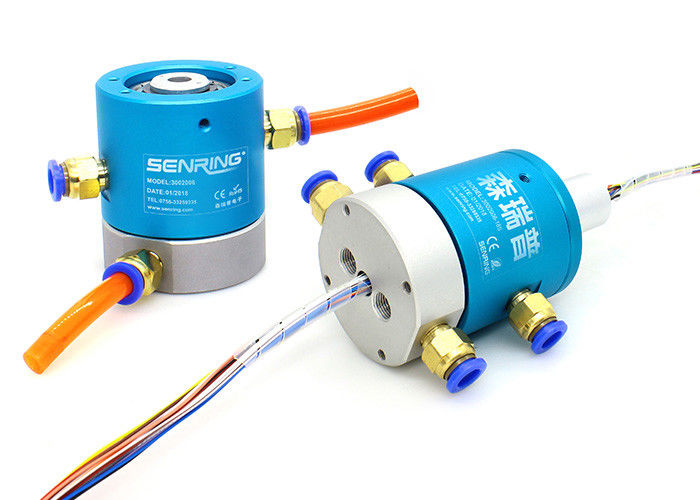

Tamanho compacto e G1/8 de pouco peso de” união giratória pneumática da passagem 2 gás
Descrição da união 3002006 giratória pneumática
SENRING dois passar uniões giratórias 3002006 séries, porto do apoio G1/8 para as tubulações de 6~8mm, pode transferir os vários meios que incluem o ar, o vapor, o vácuo, a pressão negativa, a pressão positiva… etc. quando 360° que gerencie,
Vantagens:
1. tamanho compacto;
2. peso leve;
3. baixo torque
Características da união 3002006 giratória pneumática
1. apoio para transmitir poder e sinais misturados, tais como USB, HDMI, ethernet de 1000M, VGA, DVI, o RF coaxial (de alta frequência), o sinal do servo motor, os anéis coletores industriais… etc. do ônibus;
2. 360° transmitem ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva… etc.;
3. Máximo Pressão: 1Mpa (vácuo: -1.5kPa, de alta pressão pode ser personalizado);
4. ” Porto apoio 2 G1/8 para as tubulações de 6~8mm;
Especificação técnica da união 3002006 giratória pneumática
| Passagens (gás) | 2 passagens |
| Tamanho da tubulação | tubulação de 6~8mm,” porto G1/8 |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Máximo Operating Pressão |
Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) | |
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |

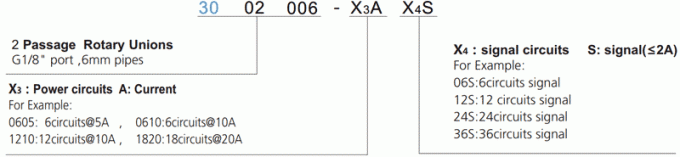

Descrição da número da peça

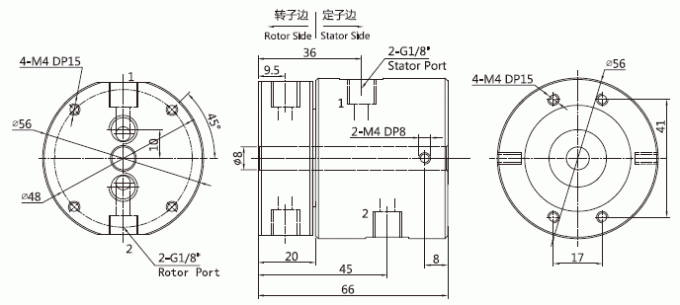

Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3002006 | 2 passagens | G1/8” | 6~8mm |
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Circuitos do sinal (2A) | Comprimento L (milímetros) |
| 3002006-06S | 2 passagens | G1/8” | 6~8mm | 6 | 14 |
| 3002006-12S | 2 passagens | G1/8” | 6~8mm | 12 | 21 |
| 3002006-24S | 2 passagens | G1/8” | 6~8mm | 24 | 35 |
| 3002006-36S | 2 passagens | G1/8” | 6~8mm | 36 | 52,3 |
| 3002006-56S | 2 passagens | G1/8” | 6~8mm | 56 | 82 |
Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Circuitos de poder (10A) | Circuitos do sinal (2A) | Comprimento L (milímetros) |
| 3002006-06S | 2 passagens | G1/8” | 6~8mm | 0 | 6 | 38 |
| 3002006-0610 | 2 passagens | G1/8” | 6~8mm | 6 | 0 | 38 |
| 3002006-12S | 2 passagens | G1/8” | 6~8mm | 0 | 12 | 55 |
| 3002006-0610-06S | 2 passagens | G1/8” | 6~8mm | 6 | 6 | 55 |
| 3002006-1210 | 2 passagens | G1/8” | 6~8mm | 12 | 0 | 55 |
| 3002006-0610-12S | 2 passagens | G1/8” | 6~8mm | 6 | 12 | 71,5 |
| 3002006-1210-06S | 2 passagens | G1/8” | 6~8mm | 12 | 6 | 71,5 |
| 3002006-18S | 2 passagens | G1/8” | 6~8mm | 0 | 18 | 71,5 |
| 3002006-1810 | 2 passagens | G1/8” | 6~8mm | 18 | 0 | 71,5 |
| 3002006-0610-18S | 2 passagens | G1/8” | 6~8mm | 6 | 18 | 88,5 |
| 3002006-24S | 2 passagens | G1/8” | 6~8mm | 0 | 24 | 88,5 |
| 3002006-30S | 2 passagens | G1/8” | 6~8mm | 0 | 30 | 106 |
| 3002006-36S | 2 passagens | G1/8” | 6~8mm | 0 | 36 | 125 |
