Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
M065
Contacte-nos
Contato compacto projetado de Ring Without Flange Gold Gold do deslizamento dos circuitos do plástico 8

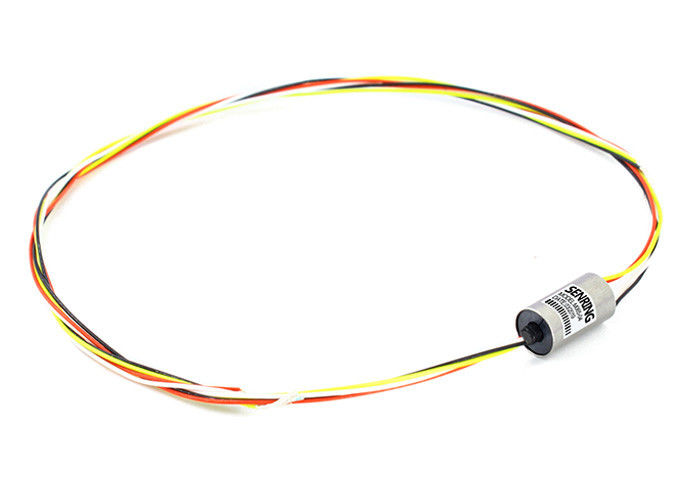

Descrição do anel deslizante da cápsula M065
A série de Senring M065 é um anel deslizante diminuto recentemente desenvolvido com um diâmetro exterior incredibly pequeno de 6.5mm (com os 4-12 circuitos disponíveis como opções). Este anel deslizante é ideal para o uso em sistemas handheld de PTZ, em mini zangões, e em outras aplicações similares. É projetado encontrar padrões avançados do militar-nível, e contatos do ouro-ouro das características que asseguram a baixa resistência de contato, fazendo o altamente confiável e durável. Este anel deslizante é apropriado para uma vasta gama de aplicações da parte alta que exigem a transmissão precisa e segura do sinal em um fatora de formulários compacto, fazendo lhe uma escolha excelente para aqueles que procuram um anel deslizante de capacidade elevada em um pacote pequeno.
Características do anel deslizante da cápsula M065
1. O anel deslizante tem um diâmetro exterior de 6.5mm, fazendo lhe o anel deslizante o menor do mundo.
2. É um produto patenteado de Senring com número de patente ZL 2016 2 0695427,2.
3. O torque é muito pequeno, menos de 0.06N.m.
4. O modelo padrão apoia 2-12 canais de sinal (2A pelo canal), e os anéis coletores feitos sob encomenda podem ser projetados para necessidades específicas.
5. O produto é estandardizado, e há disponível conservado em estoque.
6. A instalação é fácil sem a necessidade para flanges; as duas extremidades podem ser conectadas diretamente com os fios.
Especificação técnica do anel deslizante da cápsula M065
| Parâmetros mecânicos | |
| Vida ativa | 10millions para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 150RPM |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | metal precioso: ouro-ouro |
| Abrigando o material | plástico projetado |
| Torque | fio 0.05N.m+0.01N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência de Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Especs. do fio de ligação. | AWG30# Prata-chapeou o Teflon | AWG30# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 150mm (pode ser personalizado) |
|
| Força dielétrica | 300VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Categoria do IP | IP51 | |
Descrição da número da peça
| modelo | Circuitos NÃO. | Atual máximo/circuito | Comprimento L (milímetros) |
| M065-04 | 4 | 1A | 11,8 |
| M065-06 | 6 | 1A | 11,8 |
| M065-08 | 8 | 1A | 11,8 |
| M065-12 | 12 | 1A | 17,6 |
