Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
M079
Contacte-nos

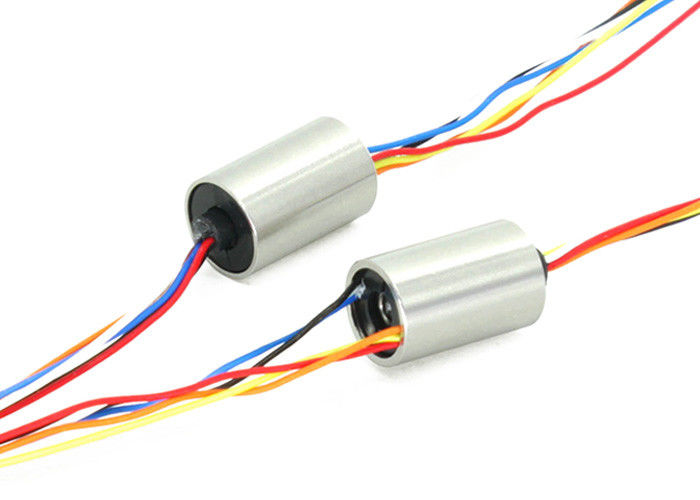

Mini Drone Slip Ring Projetado 90° V Groove Garante Rotação Suave
Descrição do anel de deslizamento da cápsula M079
OSenRingUltra-miniatura de rotação de 360 graus da série M079Anel de deslizamento de cápsulatem um diâmetro externo de 7,9 milímetros e está disponível em vários modelos padrão, incluindo 2, 4, 6, 8 e 12 canais, com 2 a 12 circuitos disponíveis.Anel de deslizamentoO diâmetro externo desta série é de 1.4 milímetros maior que a série M065Esta série de anéis condutores em miniatura adota um projeto de ranhuras em V de 90 graus, o que proporciona uma maior flexibilidade e durabilidade.superfície de contacto, rotação mais suave, menor binário eresistência dinâmica mais baixa.
Características do M079 Anel de deslizamento da cápsula
Oanel de deslizamento elétrico de cápsulaTem um diâmetro exterior de 7,9 mm e um binário muito pequeno, inferior a 0,06 Nm.Suporta 2 a 12 canais de sinal (2A por canal) em modelos padrão e pode ser personalizado para o número desejado de circuitosOs produtos padronizados estão disponíveis em stock e a instalação é fácil sem necessidade de uma flange, uma vez que pode ser fixada com apenas dois fios.
Número de circuitos: o número de circuitos pode ser personalizado para satisfazer as necessidades específicas de uma aplicação específica.Isto permite uma maior flexibilidade na concepção do anel de deslizamento para se adequar aos requisitos exatos da aplicação.
Tipo de sinal: O anel de deslizamento pode ser personalizado para suportar vários tipos de sinal, incluindo sinais de energia, dados e vídeo.
Nomes de corrente e tensão: Os nomes de corrente e tensão do anel de deslizamento podem ser personalizados para atender aos requisitos específicos de potência da aplicação.
Material da caixa: A caixa do anel de deslizamento pode ser feita de uma variedade de materiais, incluindo plástico, alumínio e aço inoxidável, para fornecer o nível desejado de durabilidade e proteção.
Tipo de conector: O anel de deslizamento pode ser personalizado com váriostipos de conectores, incluindo pinos de soldadura, cabos voadores e conectores com configurações específicas de pinos.
Classificação IP: O anel de deslizamento pode ser personalizado com uma classificação IP específica para proteger contra a entrada de poeira e água, tornando-o adequado para utilização emambientes difíceis.
Especificação técnica do anel de deslizamento da cápsula M079
| Parâmetros mecânicos | |
| Vida profissional | 10 milhões para os ref (depende das condições de trabalho) |
| Velocidade de rotação | 250 RPM |
| Trabalho temporário. | -30°C a 80°C |
| Umidade de trabalho | 0~85% RH |
| Material de contacto | metal precioso:ouro-ouro |
| Material de habitação | plástico de engenharia |
| Torque | 0.05N.m+0.01N.m/6 fios |
| Grau IP | Proteção IP51 |
| Parâmetros elétricos | ||
| Especificações. | Potência | Sinalização |
| Faixa de tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência ao isolamento | ≥ 300MΩ/300VDC | ≥ 300MΩ/300VDC |
| Especificação de fio de chumbo. | AWG30# Teflão prateado | AWG30# Teflão prateado |
| comprimento do fio de chumbo | comprimento padrão 150 mm (pode ser personalizado) |
|
| Força dielétrica | 300VAC@50Hz,60s | |
| Ruído elétrico | < 0,01Ω | |
| Grau IP | Proteção IP51 | |
Descrição da parte n.o
| Modelo | Circuitos NO. | Corrente máxima/circuito | Comprimento L ((mm) |
| M079-04 | 4 | 1A | 11.8 |
| M079-06 | 6 | 1A | 11.8 |
| M079-08 | 8 | 1A | 11.8 |
| M079-12 | 12 | 1A | 17.6 |
