Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
G000
Contacte-nos

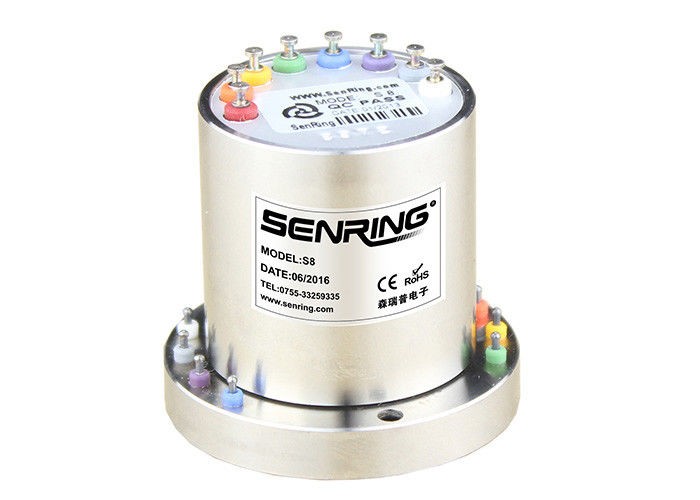

12000RPM deslizamento de alta velocidade Ring With Integrated Structure, peso leve, categoria alta do IP
Descrição do anel G000 deslizante de alta velocidade
Os anéis coletores de alta velocidade são de uso geral em uma variedade de aplicações industriais, incluindo na robótica, nas turbinas eólicas, no equipamento médico, e nos sistemas aeroespaciais. Fornecem uma solução segura e eficiente para dados e o poder transmissores no equipamento de gerencio de alta velocidade.
Anel deslizante de alta velocidade da série de SENRING G000, velocidade máxima 12000RPM, que for o modelo de gerencio o mais alto do anel deslizante da velocidade quando 360° que gerencie entre anéis coletores de alta velocidade da série. Com estrutura integrada, peso leve, categoria alta do IP.
Características do anel G000 deslizante de alta velocidade
A junção que giratória você está consultando tem uma velocidade máxima de 12.000 RPM e é projetada transmitir confiantemente 2-16 canais dos sinais 0.1-1A. A junção tem um furo contínuo, com um diâmetro exterior do rotor de 41.2mm e um diâmetro exterior do estator de 31mm, segundo as indicações do desenho.
Esta junção giratória é feita de ligas de alta temperatura e de materiais compostos, eliminando a necessidade para refrigerar. Tem um projeto integrado da estrutura que faça fácil instalar e fornece a concentricidade alta.
Esta junção giratória é usada tipicamente nas aplicações tais como testes de velocidade do motor dos aviões, o metade-eixo automotivo e os sistemas de testes do torque do eixo de transmissão.
| Dados mecânicos | |
| especs. | dados |
| Velocidade de gerencio | 12000RPM |
| temp de trabalho. | -30℃∼80℃ |
| umidade do trabalho | 0~85%RH |
| material do contato | Os anéis coletores de SENRING classificam a tabela |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| Dados elétricos | |
| especs. | dados |
| escala da tensão | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | terminal |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) |
| Força dielétrica | 800VAC@50Hz, 60s |
| Ruído elétrico | < 0=""> |
| certificado | RoHS, CE |
| Categoria do IP | IP51 |

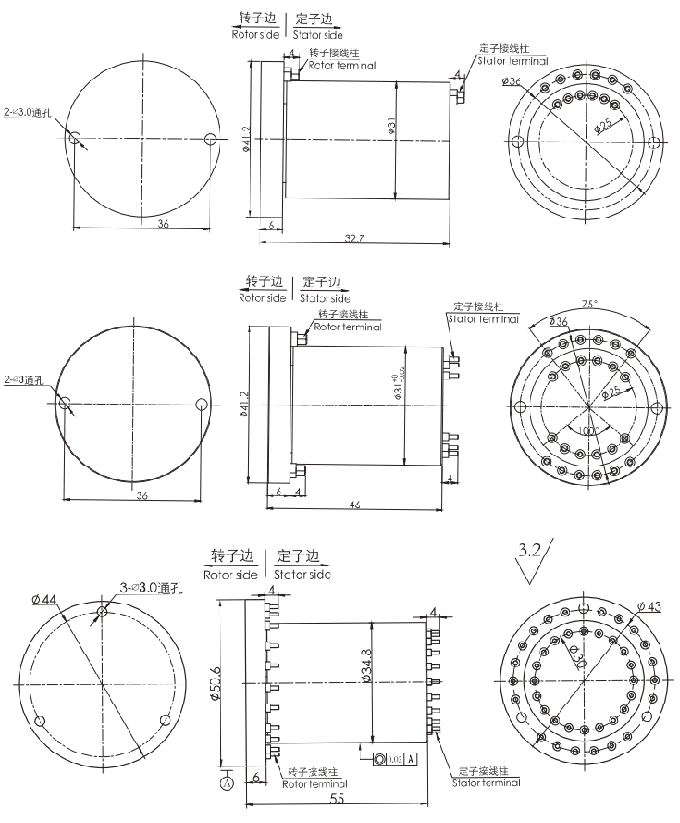

Desenho do anel G000 deslizante de alta velocidade
As junções giratórias de alta velocidade são soluções seguras e eficientes para sinais e o poder transmissores no equipamento de gerencio de alta velocidade. Seus capacidade de alta velocidade, capacidade da transmissão do sinal, projeto contínuo do furo, materiais, projeto integrado da estrutura, e aplicações típicas fazem-lhe uma escolha popular para uma vasta gama de aplicações industriais.
