Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
H70140
Contacte-nos

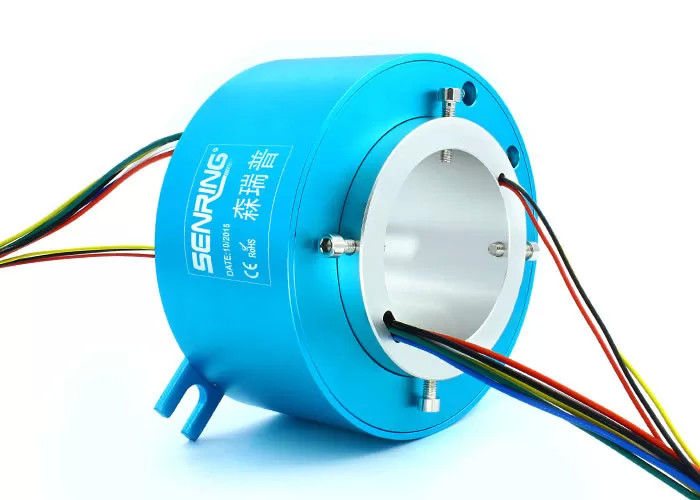

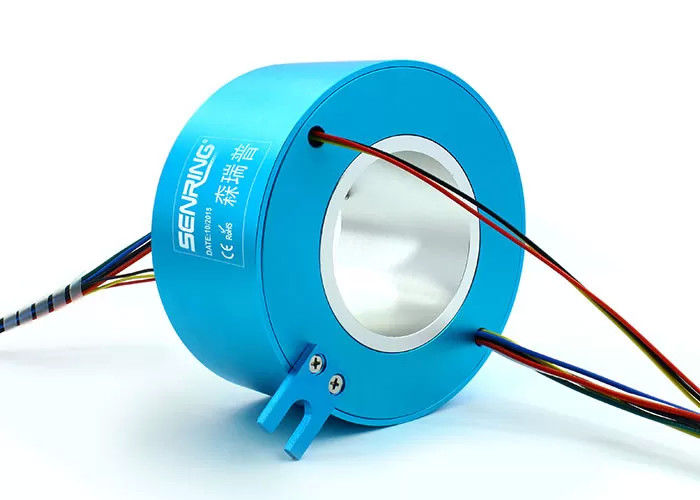

Equipamento Elétrico Hidráulico Pneumático Através do Ouro Anel Deslizante Ouro Tamanho: 70 mm,OD: 140 mm
Descrição de H70140 Anel de deslizamento através de furo
A série H70140 é um anel de deslizamento condutor de abertura padrão com uma abertura de 70 mm (adequado para qualquer dispositivo rotativo com um diâmetro ≤ 70 mm) e um diâmetro exterior de 140 mm.Pode transmitir de forma estável de 2 a 48 canais de corrente ou sinal e pode ser usado para qualquer dispositivo que requer rotação de 360 ° para conduzir ou transmitir vários sinais.
| Parâmetros mecânicos | |
| Vida profissional | referir-se à tabela de classificação dos anéis de deslizamento |
| Velocidade de rotação | referir-se à tabela de classificação dos anéis de deslizamento |
| Trabalho temporário. | -30°C a 80°C |
| Umidade de trabalho | 0~85% RH |
| Material de contacto | referir-se à tabela de classificação dos anéis de deslizamento |
| Material de habitação | Ligação AL |
| Torque | 0.05N.m+0.02N.m/6 fios |
| Grau IP | Proteção IP51 |
| Parâmetros elétricos | ||
| Especificações. | Potência | Sinalização |
| Faixa de tensão | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Resistência ao isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Especificação de fio de chumbo. | AWG17# Teflão prateado | AWG22# Teflão prateado |
| comprimento do fio de chumbo | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz,60s | |
| Ruído elétrico | < 0,01Ω | |
Características do H2O2Através do anel de deslizamento
1. Adotando avançado contato multi-ponto de escova de cluster de metais preciosos, ele garante contato confiável com atrito extremamente baixo;
2Pode transmitir de forma estável 1-48 canais de corrente/sinal, com múltiplas especificações padrão e opções personalizáveis;
3Pode misturar a transmissão de vídeo, dados e outros sinais;
4Suporta transmissão mista de sinais e potência;
5- Design de estrutura integrada, fácil de instalar.
| Modelo | circuitos | Comprimento L ((mm) | Modelo | circuitos | Comprimento L ((mm) | ||
| 10A | sinal ou 0-5A | 10A | sinal ou 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210: | 2 | 0 | 42 | H70140--0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 - Classificação dos produtos | 3 | 0 | 46 | H70140-3610: | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210: | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10S | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H3401-03401-03401 | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H3401 - H4402 - H4403 - H4403 - H4404 - H4404 - H4404 - H4404 - H4404 - H4404 - H4404 - H4404 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 - H4405 | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810: | 48 | 0 | 226 |
| H70140-1210 (em inglês) | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H310-H310-H310 | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 (em inglês) | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140-3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* Observação: os circuitos podem ser combinados em paralelo para maior corrente, N circuitos de 10A para obter N*10A, como 2 circuitos de 10A em paralelo para utilização de 20A.10Circuitos A n.o e circuitos de sinal (A n.o 5)pode ser personalizado com base em produtos padrãoPor favor, pergunte ao Senring para mais detalhes.
H70140 Tabela de classificação
| Código de grau | Velocidade de rotação máxima | Vida profissional | Material de contacto |
| C (Norma) | 250 RPM | 20 milhões de revoluções | metal precioso |
| D ((Indústria) | 600 RPM | 80 milhões de revoluções | metal precioso |
| H ((Alta qualidade) | 1000 RPM | 150 milhões de revoluções | liga de ouro |
