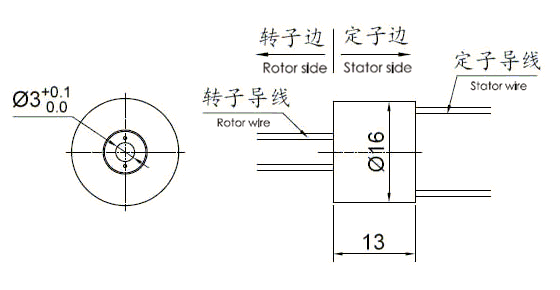

Desenho

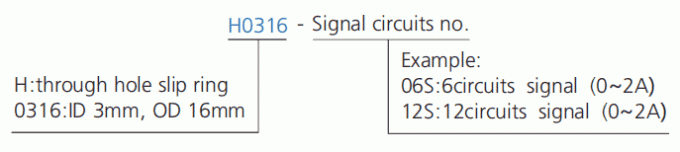

Lista modelo padrão
| modelo | circuitos (sinal ou 0-2A) | Comprimento L (milímetros) |
| H0316-02S | 2 | 13,3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 2A para obter paralelamente N*2A, tal como 2 circuitos de 2A para o uso 4A.
Especificação técnica do anel deslizante da série H0316
| Parâmetros de Mechanicall | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência de isolação | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Especs. do fio de ligação. | AWG28# Prata-chapeou o Teflon | AWG28# Prata-chapeou o Teflon |
| Comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico |
< 0=""> |
|
Tabela da categoria H0316
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
