Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
EH3899-01
Contacte-nos
1 gigabit comum giratório Ethernet+1~56 do canal de Gigabit Ethernet do canal 1 circuita o sinal do poder

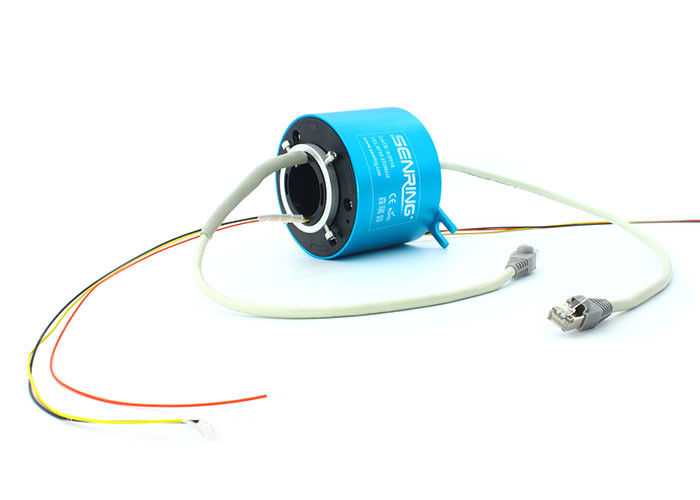

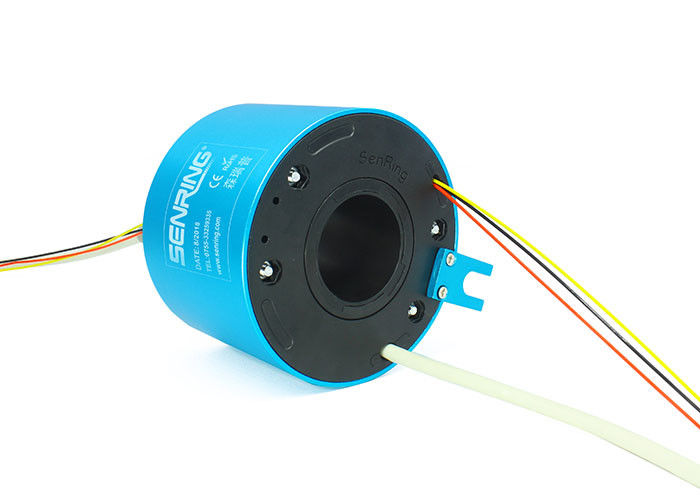

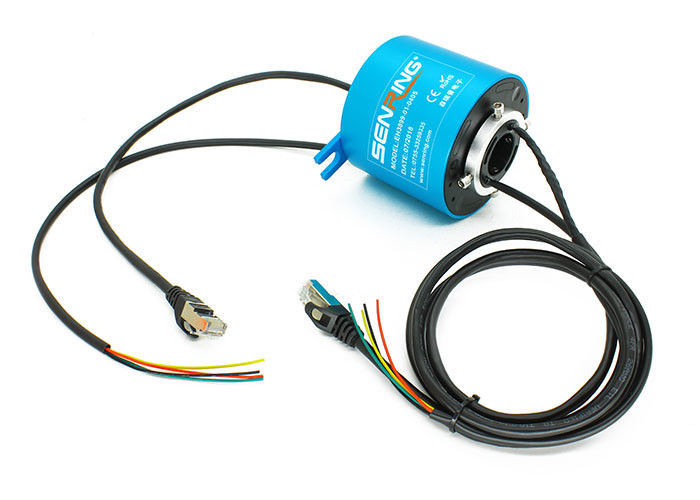

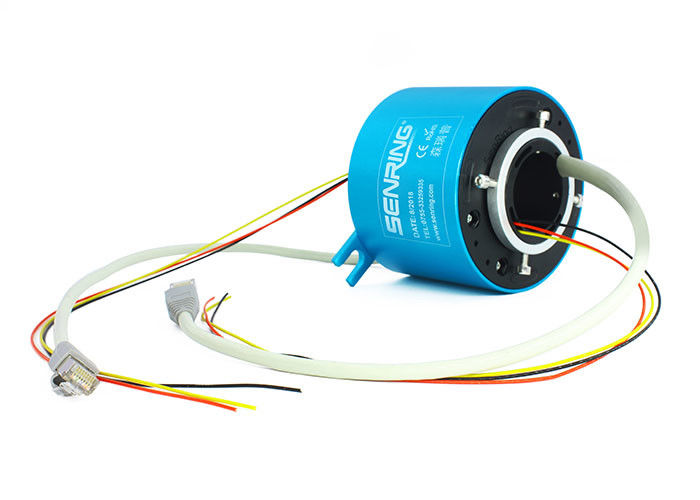

Descrição do anel deslizante dos ethernet EH3899-01
A junção giratória de Gigabit Ethernet da série de SENRING EH3899-01, com estrutura integrada, o furo 38.1mm, OD 99mm, pode sinal de Gigabit Ethernet do canal do tranmit 1 exatamente quando 360° que roating, ele pode ser combinado para transmitir um poder de 1~58 circuitos (2~20A atual) e um USB
Características do anel deslizante dos ethernet EH3899-01
1. conector macho do padrão RJ45, opcional RJ45 fêmea;
2. Pode transmitir 1 sinal de Gigabit Ethernet do canal firmemente, máximo transmitem os canais: 8 canais.
3. Pode ser combinado para transmitir um poder/sinal de 1~58 circuitos;
4. Tamanho 38.1mm do furo, OD99mm;
5. Usado principalmente para transmitir ethernet dos 10M, 100M, 1000M BaseT;
6. Com vantagens de transmitir seguro, de nenhuma perda do pacote, de nenhum código da corda, da baixa perda do retorno, da baixa perda de inserção, etc.

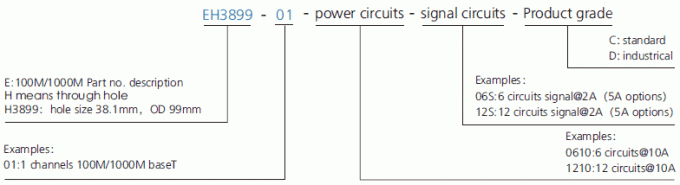

Descrição da número da peça

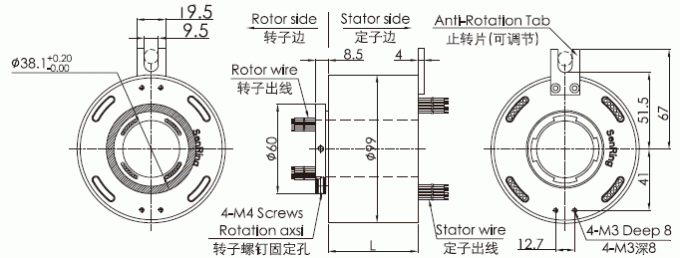

Desenho do anel deslizante dos ethernet EH3899-01
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais dos ethernet não. | comprimento L (milímetros) | ||
| sinal (0∼2A) | poder (10A) | poder (20A) | |||
| EH3899-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH3899-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH3899-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH3899-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH3899-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH3899-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH3899-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH3899-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH3899-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH3899-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH3899-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH3899-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH3899-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH3899-01-2210 | 0 | 22 | 0 | 1 | 144 |
| EH3899-01-28S | 28 | 0 | 0 | 1 | 168 |
| EH3899-01-40S | 40 | 0 | 0 | 1 | 216 |
| EH3899-01-58S | 58 | 0 | 0 | 1 | 288 |
Modificação
| Ethernet | 1 baseT dos canais 100M/1000M |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
|
escala da tensão
|
0∼440VAC/VDC | 0∼440VAC/VDC |
|
resistência de isolação
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Ruído elétrico | <10> | |
| Certificado do CE | sim | |
| Vibração mecânica | MIL-STD-810E | |
| Material | RoHS complacente | |
FAQ:
1. Que nós fazemos?
Nós focalizamos em tornar-se, anéis coletores de alta qualidade em projetar, em fabricar, e oferecemos várias soluções para sistemas de gerencio.
2. Como eu escolho um anel deslizante?
A seleção apropriada de uma solução do anel deslizante exige detalhes sobre os parâmetros de funcionamento da sua aplicação que incluem circuitos totais, tensão e ampères pelo circuito, velocidade de funcionamento, e tipo da montagem. Um bom lugar para começar sua busca é com nossos anéis coletores padrão. Se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado.
3. Você oferece anéis coletores feitos sob encomenda?
Sim, se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado. Nossos coordenadores virão acima com solução perfeita para suas necessidades.
