Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
EH2586-02
Contacte-nos
Um gigabit comum giratório Ethernet+1~48 de 2 canais dos ethernet circuita o poder/sinal

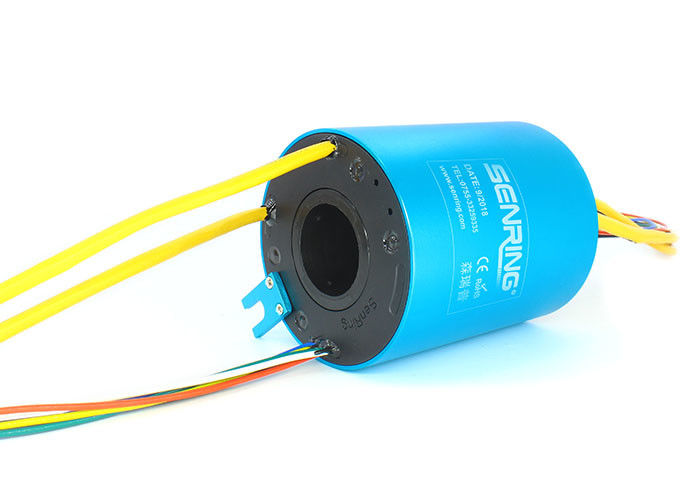

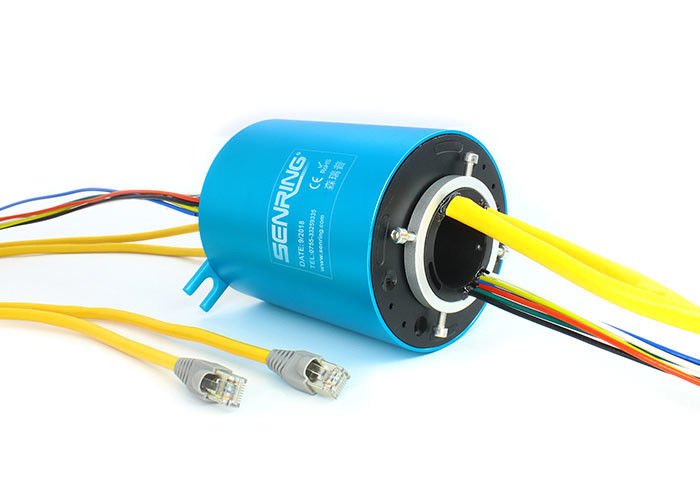

Descrição do anel deslizante dos ethernet EH2586-02
A junção de gerencio dos ethernet do gigabit da série de Senring EH2586-02 é um anel deslizante condutor da precisão integral que possa girar 360 graus para transmitir dois canais de sinais dos ethernet do gigabit. O anel deslizante tem um diâmetro de furo de 25.4mm e um diâmetro exterior de 86mm. Pode misturar transmite 1-26 canais da corrente 2-20A e da mistura com outros sinais tais como USB e HDMI. Comparado aos produtos similares no mercado, tem as vantagens da transmissão estável, da nenhuma perda do pacote, do nenhum erro do código, da baixa perda do retorno, e da baixa perda de inserção.

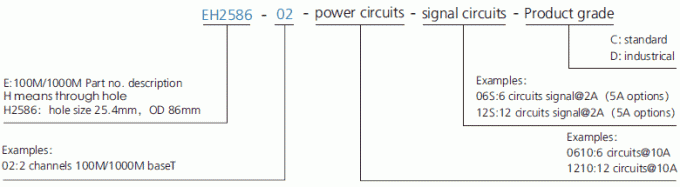

Descrição da número da peça

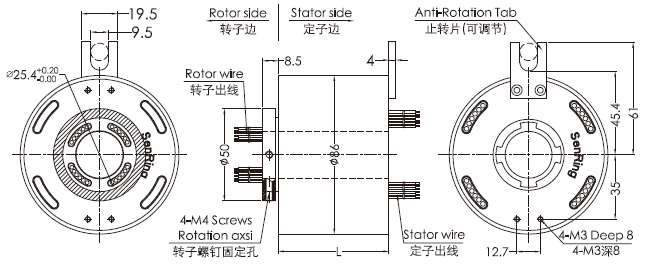

Desenho do anel deslizante dos ethernet EH2586-02
Características do anel deslizante dos ethernet EH2586-02
1. RJ45 conector macho padrão, opcional RJ45 fêmea;
2. Pode transmitir o sinal de Gigabit Ethernet de 2 canais firmemente, máximo transmitem os canais: 8 canais.
3. Pode ser combinado para transmitir um poder/sinal de 1~26 circuitos;
4. Pode trabalhar com o canal do poder ou a junção giratória do gás-líquido;
5. Tamanho 25.4mm do furo, OD86mm;
6. Usado principalmente para transmitir ethernet dos 10M, 100M, 1000M BaseT;
7. Com vantagens de transmitir seguro, de nenhuma perda do pacote, de nenhum código da corda, da baixa perda do retorno, da baixa perda de inserção, etc.
Especificação técnica do anel deslizante dos ethernet EH2586-02
| Ethernet | 2 baseT dos canais 100M/1000M |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Ruído elétrico | <10> | |
| Certificado do CE | sim | |
| Vibração mecânica | MIL-STD-810E | |
| Material | RoHS complacente | |
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais dos ethernet não. | comprimento L (milímetros) | ||
| sinal (0∼2A) | poder (10A) | poder (20A) | |||
| EH2586-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH2586-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH2586-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH2586-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH2586-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH2586-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH2586-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH2586-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH2586-02-26S | 26 | 0 | 0 | 2 | 192 |
*Remark: Os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para o uso 20A. se você precisa personalize o no. do canal dos ethernet, do poder e do sinal, ou misture outros sinais, contato dos pls o vendedor de SenRing.
Os ethernet EH2586-02 deslizante a tabela da categoria do anel
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | ouro-ouro |
