Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
3016004
Contacte-nos

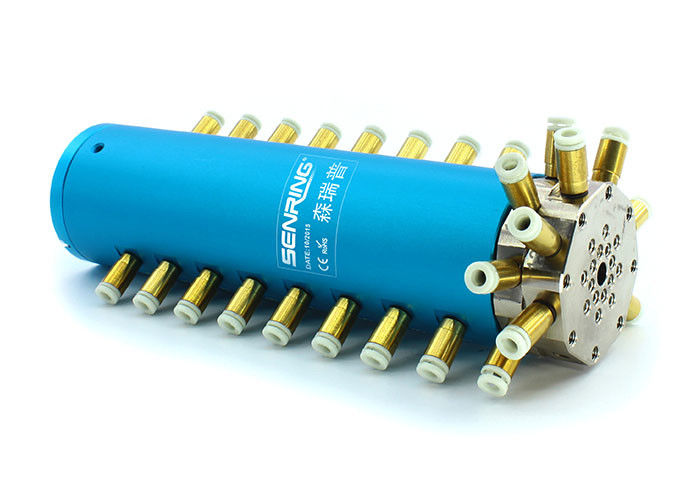

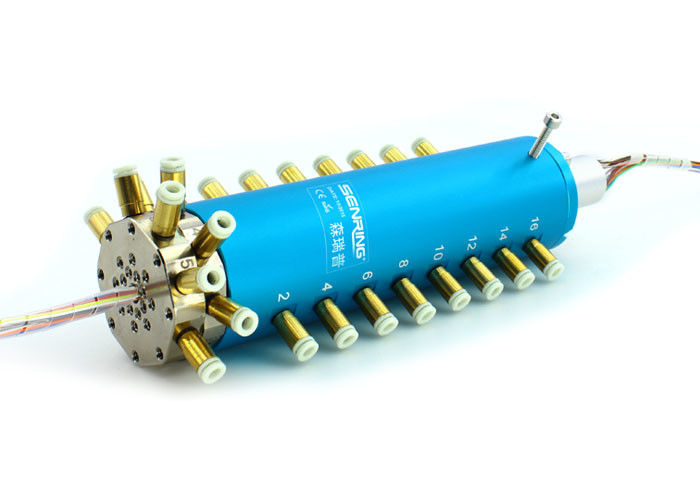

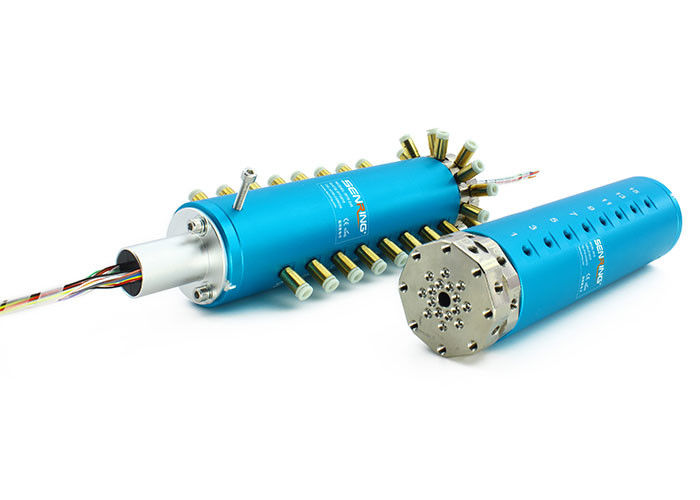

As uniões giratórias de Pnuematic 16 Passage+6~36 circuitam o porto M5 elétrico do apoio 16 para as tubulações de 4mm
Descrição da união 3016004 giratória pneumática
SENRING 3016004 séries 16 uniões giratórias das passagens fornece um selo positivo entre o encanamento estacionário e um cilindro de gerencio e é aplicado a ar comprimido, vapor, serviço do vácuo. .etc. Disponível em 3016004,3016004-06S, 3016004-12S, 3016004-24S, modificação 3016004-36S
Características da união 3016004 giratória pneumática
1. poder e sinais misturados transmissores do apoio, tais como USB, HDMI, ethernet de 1000M, VGA, DVI, o RF coaxial (de alta frequência), o sinal do servo motor, anéis coletores industriais do ônibus, etc.;
2. 360° transmite ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva… etc.
3. Máximo Pressão: 1Mpa (vácuo: -1.5kPa, de alta pressão pode ser personalizado);
4. Porto M5 do apoio 16 para as tubulações de 4mm;

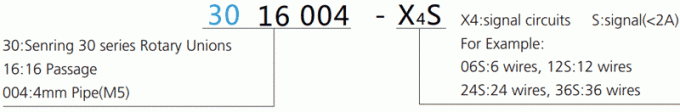

Descrição da número da peça

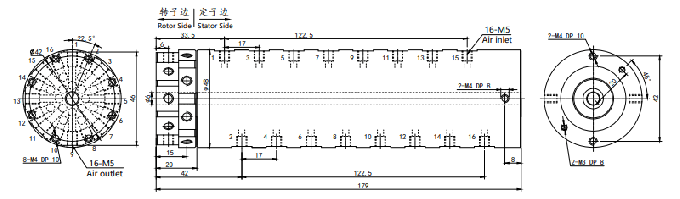

Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3016004 | 16 passagens | M5 | 4~6mm |
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Circuitos do sinal (2A) | Comprimento L (milímetros) |
| 3016004-06S | 16 passagens | M5 | 4~6mm | 6 | 14 |
| 3016004-12S | 16 passagens | M5 | 4~6mm | 12 | 21 |
| 3016004-24S | 16 passagens | M5 | 4~6mm | 24 | 35 |
| 3016004-36S | 16 passagens | M5 | 4~6mm | 36 | 52 |
| Passagens (gás) | 16 passagens |
| Tamanho da tubulação | tubulação de 4mm, porto M5 |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Máximo Operating Pressão |
Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <1> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG26# Prata-chapeou o fio do Teflon | AWG26# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) | |
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |
FAQ:
1. Que é um anel deslizante?
Um anel deslizante é um dispositivo eletromecânico que permita a transmissão do poder e de sinais elétricos de um estacionário a uma estrutura de gerencio. Um anel deslizante pode ser usado em todo o sistema eletromecânico que exigir a rotação ao transmitir o poder ou os sinais. Pode melhorar o desempenho mecânico, simplificar a operação de sistema e eliminar os fios dano-propensos que oscilam das junções móveis.
2. Que nós fazemos?
Nós focalizamos em tornar-se, anéis coletores de alta qualidade em projetar, em fabricar, e oferecemos várias soluções para sistemas de gerencio.
3. Como eu escolho um anel deslizante?
A seleção apropriada de uma solução do anel deslizante exige detalhes sobre os parâmetros de funcionamento da sua aplicação que incluem circuitos totais, tensão e ampères pelo circuito, velocidade de funcionamento, e tipo da montagem. Um bom lugar para começar sua busca é com nossos anéis coletores padrão. Se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado.
4. Você oferece anéis coletores feitos sob encomenda?
Sim, se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado. Nossos coordenadores virão acima com a solução perfeita para suas necessidades.
