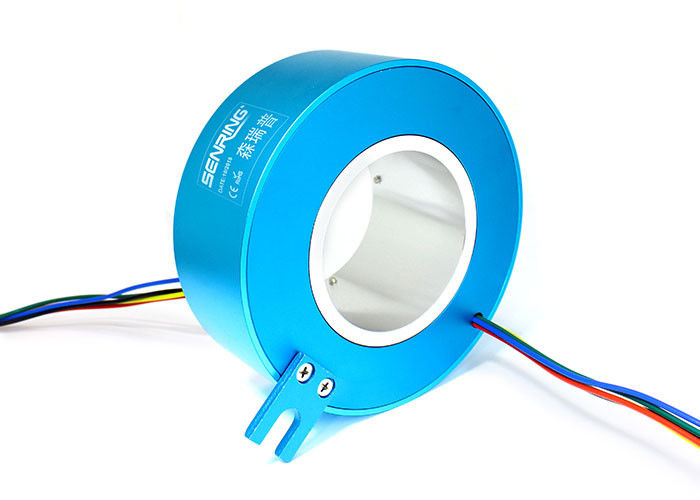

Tamanho médio 90mm com a rotação de Ring Provides 360-Degree do deslizamento do furo para a transmissão condutora ou do sinal

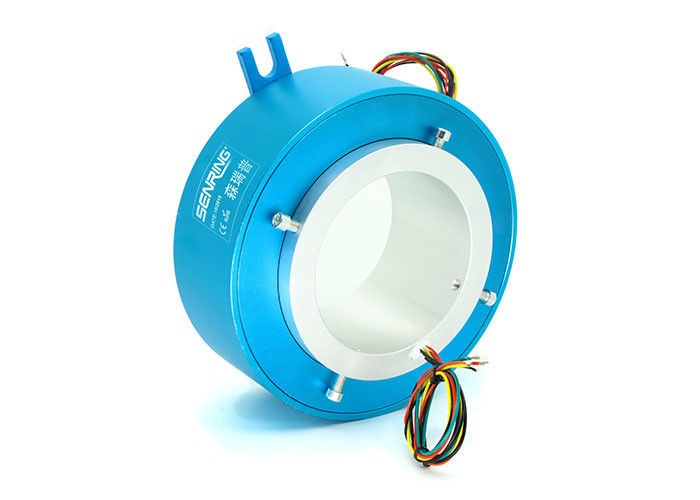

Descrição de H90185 através do anel deslizante furado

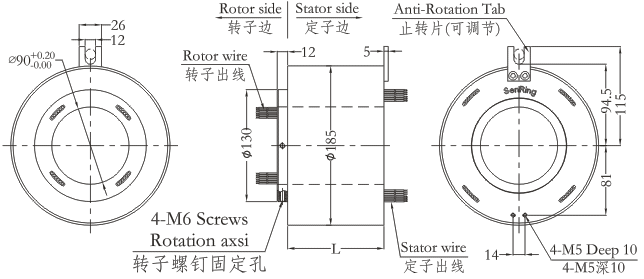

O SenRing a série H90185 é um anel deslizante condutor do através-furo padrão com um diâmetro de 90mm (apropriado para algum dispositivo de gerencio com um diâmetro de ≤90mm) e um diâmetro exterior de 185mm. É apropriado para fornecer uma rotação de 360 graus para a transmissão condutora ou do sinal para dispositivos de gerencio um eixo de gerencio ≤90mm, tal como o equipamento educacional da simulação, os instrumentos do teste de planejamento, equipamento de terminação da superfície de metal, robôs, linhas de produção do papel, maquinaria de impressão, maquinaria de transtorte contínua, sensores, equipamento da produção do cabo e de teste, e outros vários campos.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
Características de H150248 através do anel deslizante furado
1. O contato avançado do multi-ponto da escova do conjunto do metal precioso é usado para assegurar extremamente o contato seguro com - baixa fricção;
2. Pode estavelmente transmitir 1~108 canais de atual/sinal, com especificações padrão múltiplas e opções customizáveis;
3. Pode misturar a transmissão do vídeo, dos dados e dos outros sinais; Apoia transmissão misturada do sinal e do poder;
4. Projeto integrado da estrutura, fácil instalar.
Parâmetros customizáveis
1. Os circuitos numeram/aberturas/dimensões/categoria atual/proteção/velocidade de gerencio
2. sinais da transmissão video/USB/HDMI/fiber/RF/Ethernet da combinação
3. combinou pneumático e hidráulico

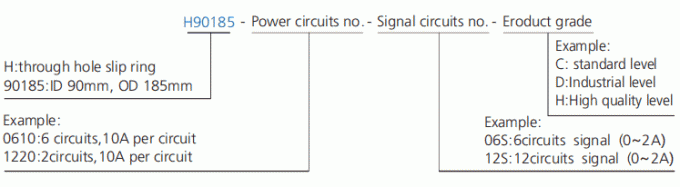

| modelo | circuitos | Comprimento L (milímetros) | modelo | circuitos | Comprimento L (milímetros) | ||
| 10A | sinal ou 0-5A | 10A | sinal ou 0-5A | ||||
| H90185-02S | 0 | 2 | 48 | H90185-36S | 0 | 36 | 184 |
| H90185-0210 | 2 | 0 | 48 | H90185--0610-30S | 6 | 30 | 184 |
| H90185-03S | 0 | 3 | 52 | H90185-1210-24S | 12 | 24 | 184 |
| H90185-0310 | 3 | 0 | 52 | H90185-3610 | 36 | 0 | 184 |
| H90185-06S | 0 | 6 | 64 | H90185-42S | 0 | 42 | 208 |
| H90185-0210-04S | 2 | 4 | 64 | H90185-0610-36S | 6 | 36 | 208 |
| H90185-0410-02S | 4 | 2 | 64 | H90185-1210-30S | 12 | 30 | 208 |
| H90185-0610 | 6 | 0 | 64 | H90185-4210 | 42 | 0 | 208 |
| H90185-12S | 0 | 12 | 88 | H90185-48S | 0 | 48 | 232 |
| H90185-0210-10S | 2 | 10 | 88 | H90185-0610-42S | 6 | 42 | 232 |
| H90185-0310-09S | 3 | 9 | 88 | H90185-1210-36S | 12 | 36 | 232 |
| H90185-0610-06S | 6 | 6 | 88 | H90185-1810-30S | 18 | 30 | 232 |
| H90185-0810-04S | 8 | 4 | 88 | H90185-P2410-24S | 24 | 24 | 232 |
| H90185-1010-02S | 10 | 2 | 88 | H90185-4810 | 48 | 0 | 232 |
| H90185-1210 | 12 | 0 | 88 | H90185-60S | 0 | 60 | 280 |
| H90185-18S | 0 | 18 | 112 | H90185-0610-54S | 6 | 54 | 280 |
| H90185-0210-16S | 2 | 16 | 112 | H90185-0910-51S | 9 | 51 | 280 |
| H90185-0410-14S | 4 | 14 | 112 | H90185-1210-48S | 12 | 48 | 280 |
| H90185-0610-12S | 6 | 12 | 112 | H90185-2410-36S | 24 | 36 | 280 |
| H90185-0810-10S | 8 | 10 | 112 | H90185-72S | 0 | 72 | 328 |
| H90185-1010-08S | 10 | 8 | 112 | H90185-1210-60S | 12 | 60 | 328 |
| H90185-1210-06S | 12 | 6 | 112 | H90185-2410-48S | 24 | 48 | 328 |
| H90185-1410-04S | 14 | 4 | 112 | H90185-3610-36S | 36 | 36 | 328 |
| H90185-1610-02S | 16 | 2 | 112 | H90185-84S | 0 | 84 | 376 |
| H90185-24S | 0 | 24 | 136 | H90185-1210-72S | 12 | 72 | 376 |
| H90185-0410-20S | 4 | 20 | 136 | H90185-2410-60S | 24 | 60 | 376 |
| H90185-0610-18S | 6 | 18 | 136 | H90185-3610-48S | 36 | 48 | 376 |
| H90185-1210-12S | 12 | 12 | 136 | H90185-96S | 0 | 96 | 426 |
| H90185-1810-06S | 18 | 6 | 136 | H90185-1210-84S | 12 | 84 | 426 |
| H90185-2410 | 24 | 0 | 136 | H90185-2410-72S | 24 | 72 | 426 |
| H90185-30S | 0 | 30 | 160 | H90185-3610-60S | 36 | 60 | 426 |
| H90185-0610-24S | 6 | 24 | 160 | H90185-4210-54S | 42 | 54 | 426 |
| H90185-1210-18S | 12 | 18 | 160 | H90185-108S | 0 | 108 | 472 |
| H90185-1810-12S | 18 | 12 | 160 | H90185-1210-96S | 12 | 96 | 472 |
| H90185-2410-06S | 24 | 6 | 160 | H90185-2410-84S | 24 | 84 | 472 |
| H90185-3010 | 30 | 0 | 160 | H90185-3610-72S | 36 | 72 | 472 |
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para os circuitos no. de 20A use.10A e o no. dos circuitos do sinal (5A) pode ser personalizado baseado nos produtos padrão, inquérito Senring dos pls para detalhes.
Tabela da categoria H90185
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
Como eu escolho um anel deslizante?
A seleção apropriada de uma solução do anel deslizante exige detalhes sobre os parâmetros de funcionamento da sua aplicação que incluem circuitos totais, tensão e ampères pelo circuito, velocidade de funcionamento, e tipo da montagem. Se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado.
