O tamanho 70mm OD 158mm do furo com o deslizamento furado Ring Current And Channels Can seja personalizado

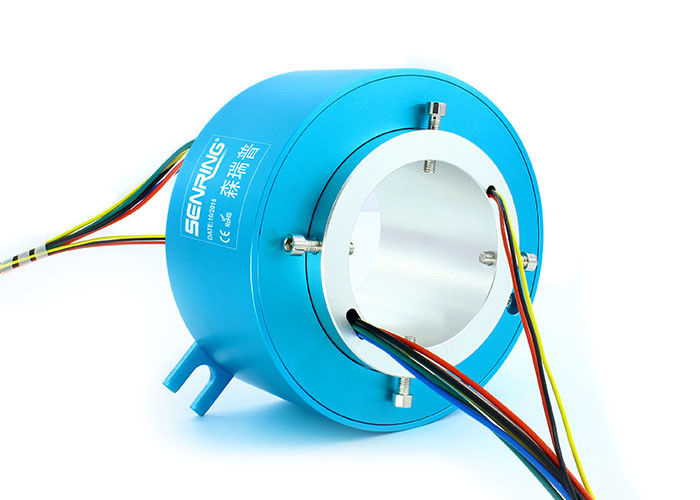

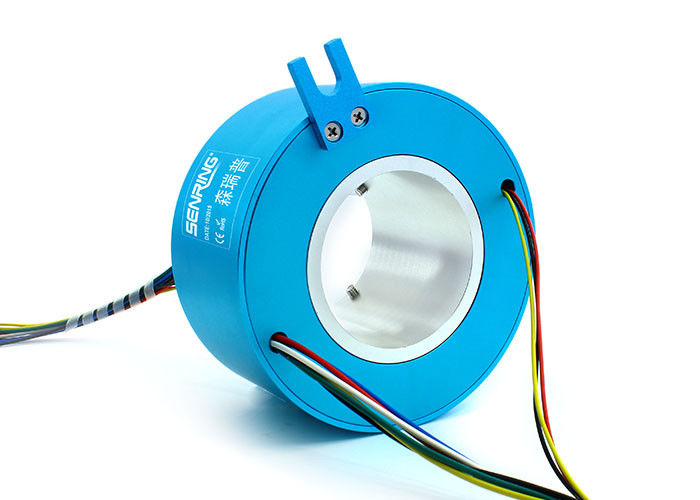

Descrição de H70185 através do anel deslizante furado
A série H70158 é um anel deslizante condutor do através-furo padrão com um diâmetro de 70mm (apropriado para algum dispositivo de gerencio com um diâmetro de ≤70mm) e um diâmetro exterior de 158mm. Pode estavelmente transmitir 2 a 108 canais de atual ou de sinal e pode ser usada para todo o dispositivo que exigir a rotação 360° conduzindo ou transmitindo vários sinais.
Características de H70185 através do anel deslizante furado
1. O contato avançado do multi-ponto da escova do conjunto do metal precioso é usado para assegurar extremamente o contato seguro com - baixa fricção;
2. Pode estavelmente transmitir 1~108 canais de atual/sinal, com especificações padrão múltiplas para escolher de e opções customizáveis;
3. Pode misturar a transmissão do vídeo, dos dados e dos outros sinais;
4. Apoia transmissão misturada do sinal e do poder; Projeto integrado da estrutura, fácil instalar.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |

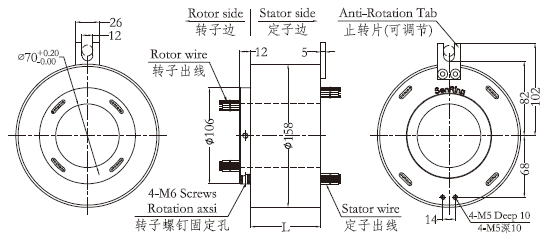

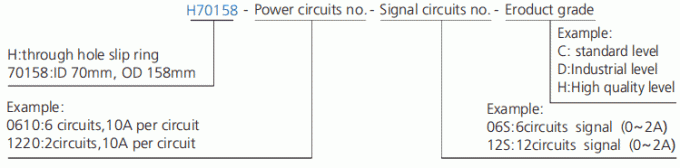

| modelo | circuitos | Comprimento L (milímetros) | modelo | circuitos | Comprimento L (milímetros) | ||
| 10A | sinal ou 0-5A | 10A | sinal ou 0-5A | ||||
| H70158-02S | 0 | 2 | 42 | H70158-36S | 0 | 36 | 178 |
| H70158-0210 | 2 | 0 | 42 | H70158-0610-30S | 6 | 30 | 178 |
| H70158-03S | 0 | 3 | 46 | H70158-1210-24S | 12 | 24 | 178 |
| H70158-0310 | 3 | 0 | 46 | H70158-3610 | 36 | 0 | 178 |
| H70158-06S | 0 | 6 | 58 | H70158-42S | 0 | 42 | 202 |
| H70158-0210-04S | 2 | 4 | 58 | H70158-0610-36S | 6 | 36 | 202 |
| H70158-0410-02S | 4 | 2 | 58 | H70158-1210-30S | 12 | 30 | 202 |
| H70158-0610 | 6 | 0 | 58 | H70158-4210 | 42 | 0 | 202 |
| H70158-12S | 0 | 12 | 82 | H70158-48S | 0 | 48 | 226 |
| H70158-0210-10S | 2 | 10 | 82 | H70158-0610-42S | 6 | 42 | 226 |
| H70158-0310-09S | 3 | 9 | 82 | H70158-1210-36S | 12 | 36 | 226 |
| H70158-0610-06S | 6 | 6 | 82 | H70158-1810-30S | 18 | 30 | 226 |
| H70158-0810-04S | 8 | 4 | 82 | H70158-P2410-24S | 24 | 24 | 226 |
| H70158-1010-02S | 10 | 2 | 82 | H70158-4810 | 48 | 0 | 226 |
| H70158-1210 | 12 | 0 | 82 | H70158-60S | 0 | 60 | 274 |
| H70158-18S | 0 | 18 | 106 | H70158-0610-54S | 6 | 54 | 274 |
| H70158-0210-16S | 2 | 16 | 106 | H70158-0910-51S | 9 | 51 | 274 |
| H70158-0410-14S | 4 | 14 | 106 | H70158-1210-48S | 12 | 48 | 274 |
| H70158-0610-12S | 6 | 12 | 106 | H70158-2410-36S | 24 | 36 | 274 |
| H70158-0810-10S | 8 | 10 | 106 | H70158-72S | 0 | 72 | 322 |
| H70158-1010-08S | 10 | 8 | 106 | H70158-1210-60S | 12 | 60 | 322 |
| H70158-1210-06S | 12 | 6 | 106 | H70158-2410-48S | 24 | 48 | 322 |
| H70158-1410-04S | 14 | 4 | 106 | H70158-3610-36S | 36 | 36 | 322 |
| H70158-1610-02S | 16 | 2 | 106 | H70158-84S | 0 | 84 | 370 |
| H70158-24S | 0 | 24 | 130 | H70158-1210-72S | 12 | 72 | 370 |
| H70158-0410-20S | 4 | 20 | 130 | H70158-2410-60S | 24 | 60 | 370 |
| H70158-0610-18S | 6 | 18 | 130 | H70158-3610-48S | 36 | 48 | 370 |
| H70158-1210-12S | 12 | 12 | 130 | H70158-96S | 0 | 96 | 418 |
| H70158-1810-06S | 18 | 6 | 130 | H70158-1210-84S | 12 | 84 | 418 |
| H70158-2410 | 24 | 0 | 130 | H70158-2410-72S | 24 | 72 | 418 |
| H70158-30S | 0 | 30 | 154 | H70158-3610-60S | 36 | 60 | 418 |
| H70158-0610-24S | 6 | 24 | 154 | H70158-4210-54S | 42 | 54 | 418 |
| H70158-1210-18S | 12 | 18 | 154 | H70158-108S | 0 | 108 | 466 |
| H70158-1810-12S | 18 | 12 | 154 | H70158-1210-96S | 12 | 96 | 466 |
| H70158-2410-06S | 24 | 6 | 154 | H70158-2410-84S | 24 | 84 | 466 |
| H70158-3010 | 30 | 0 | 154 | H70158-3610-72S | 36 | 72 | 466 |
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para os circuitos no. de 20A use.10A e o no. dos circuitos do sinal (5A) pode ser personalizado baseado nos produtos padrão, inquérito Senring dos pls para detalhes.
Tabela da categoria H70185
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
Que é um anel deslizante?
Um anel deslizante é um dispositivo eletromecânico que permita a transmissão do poder e de sinais elétricos de um estacionário a uma estrutura de gerencio. Um anel deslizante pode ser usado em todo o sistema eletromecânico que exigir a rotação ao transmitir o poder ou os sinais. Pode melhorar o desempenho mecânico, simplificar a operação de sistema e eliminar os fios dano-propensos que oscilam das junções móveis.
