Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
H50119
Contacte-nos
Através do eixo furado de Ring Hole Size Suitable For do deslizamento ≤50mm pode estavelmente transmitir 2~36 circuitos

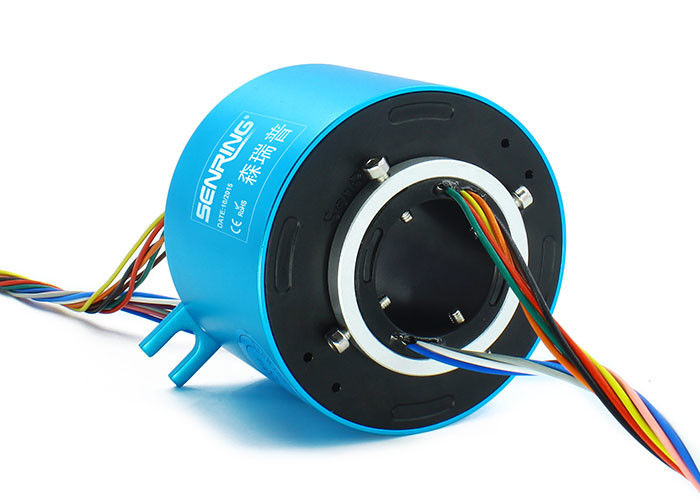

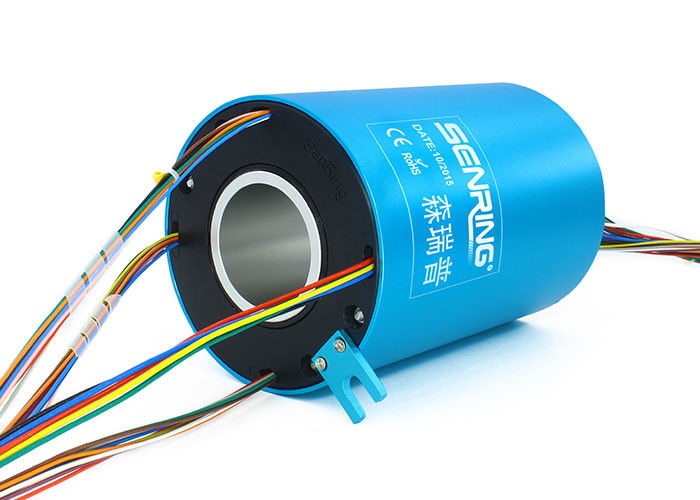

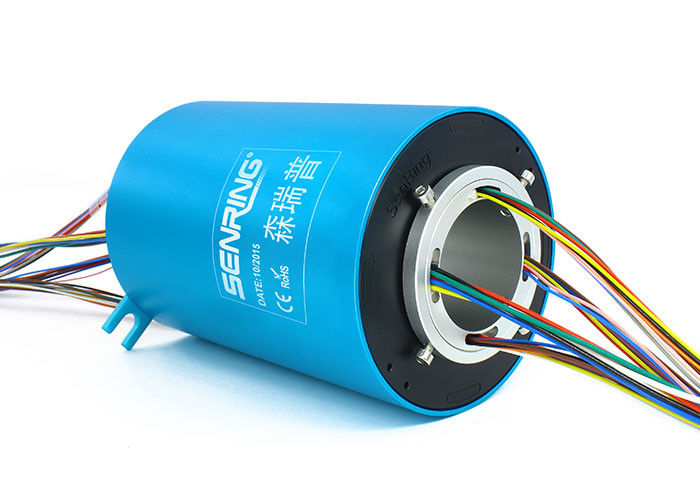

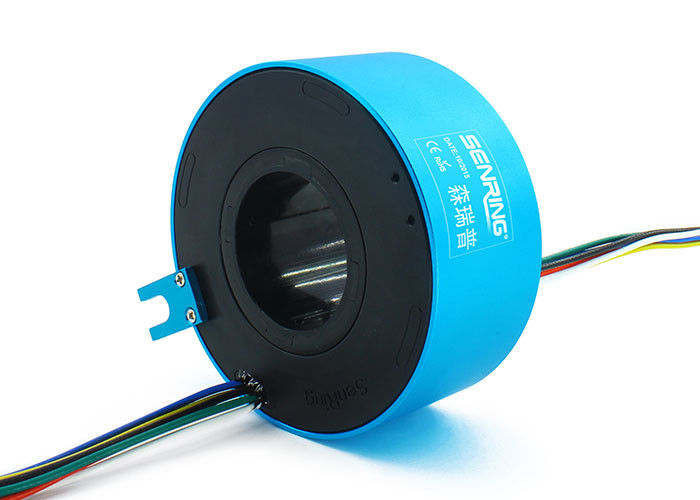

Descrição de H50119 através do anel deslizante furado
A série de H50119F é um anel deslizante condutor da abertura padrão com uma abertura de 50mm (apropriada para algum dispositivo de gerencio com um diâmetro de ≤50mm) e um diâmetro exterior de 119mm. Pode estavelmente transmitir 2 a 48 canais de atual ou de sinal e pode ser usada para todo o dispositivo que exigir a rotação 360° conduzindo ou transmitindo vários sinais.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
Características de H50119 através do anel deslizante furado
1. adotando contato avançado do multi-ponto da escova do conjunto do metal precioso, assegura o contato seguro com extremamente - baixa fricção;
2. Pode estavelmente transmitir 1-48 canais de atual/sinal, com especificações padrão múltiplas e opções customizáveis;
3. Pode misturar a transmissão do vídeo, dos dados e dos outros sinais;
4. Apoia transmissão misturada dos sinais e do poder;
5. Projeto integrado da estrutura, fácil instalar.
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para os circuitos no. de 20A use.10A e o no. dos circuitos do sinal (5A) pode ser personalizado baseado nos produtos padrão, inquérito Senring dos pls para detalhes. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

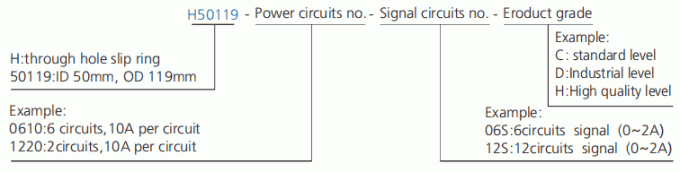

Tabela da categoria H50119
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
