Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
H38119
Contacte-nos
Com o deslizamento furado Ring Applied To Any Devices onde exige para transmitir o poder e os sinais

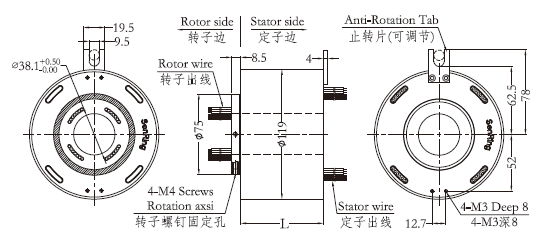

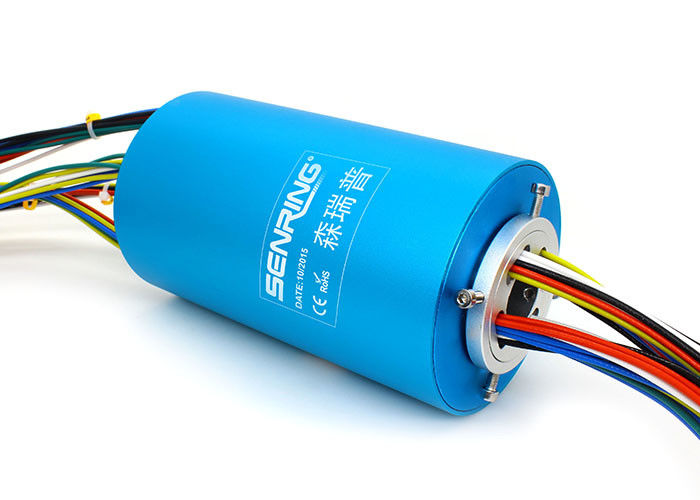

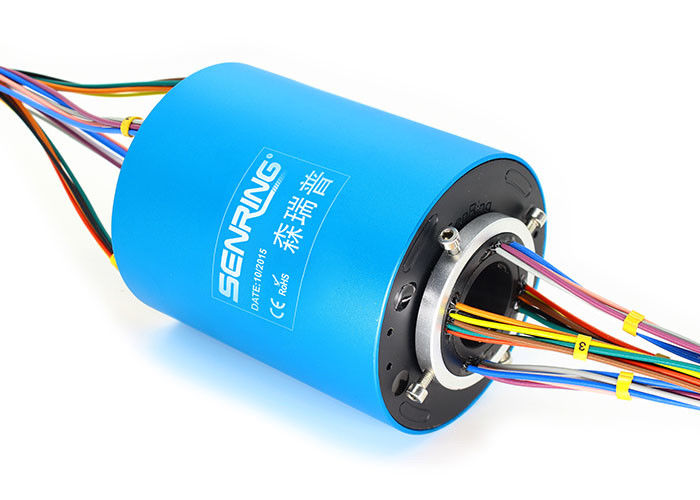

Descrição de H38119 através do anel deslizante furado
A série H38119 é um anel deslizante condutor da abertura padrão com uma abertura de 38.1mm (apropriada para algum dispositivo de gerencio com um diâmetro de ≤38.1mm) e um diâmetro exterior de 119mm. Pode estavelmente transmitir 2 a 48 canais de atual ou de sinal e pode ser usada para todo o dispositivo que exigir a rotação 360° conduzindo ou transmitindo vários sinais.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
Características de H38119 através do anel deslizante furado
1. a tecnologia avançada da escova de contato do multi-ponto assegura o contato seguro com baixa fricção;
2. O modelo padrão apoia 2~36 circuitos power@10A ou 2~108 circuitos signal@2A, a corrente e os canais podem ser personalizados.
3. Pode ser personalizado para combinar transmitir do poder/sinal
4. Poder transmissor do apoio com sinais;
5. Projeto integrado da estrutura, a instalação fácil.

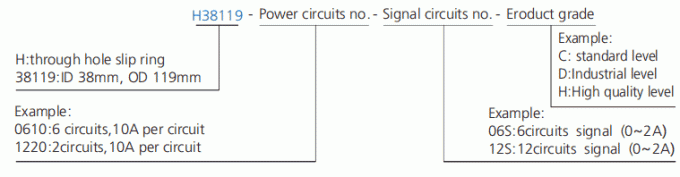

| modelo | circuitos | Comprimento L (milímetros) | modelo | circuitos | Comprimento L (milímetros) | ||
| 10A | sinal ou 0-5A | 10A | sinal ou 0-5A | ||||
| H38119-02S | 0 | 2 | 36 | H38119-36S | 0 | 36 | 172 |
| H38119-0210 | 2 | 0 | 36 | H38119-0610-30S | 6 | 30 | 172 |
| H38119-03S | 0 | 3 | 40 | H38119-1210-24S | 12 | 24 | 172 |
| H38119-0310 | 3 | 0 | 40 | H38119-3610 | 36 | 0 | 172 |
| H38119-06S | 0 | 6 | 52 | H38119-42S | 0 | 42 | 196 |
| H38119-0210-04S | 2 | 4 | 52 | H38119-0610-36S | 6 | 36 | 196 |
| H38119-0410-02S | 4 | 2 | 52 | H38119-1210-30S | 12 | 30 | 196 |
| H38119-0610 | 6 | 0 | 52 | H38119-4210 | 42 | 0 | 196 |
| H38119-12S | 0 | 12 | 76 | H38119-48S | 0 | 48 | 220 |
| H38119-0210-10S | 2 | 10 | 76 | H38119-0610-42S | 6 | 42 | 220 |
| H38119-0310-09S | 3 | 9 | 76 | H38119-1210-36S | 12 | 36 | 220 |
| H38119-0610-06S | 6 | 6 | 76 | H38119-1810-30S | 18 | 30 | 220 |
| H38119-0810-04S | 8 | 4 | 76 | H38119-P2410-24S | 24 | 24 | 220 |
| H38119-1010-02S | 10 | 2 | 76 | H38119-4810 | 48 | 0 | 220 |
| H38119-1210 | 12 | 0 | 76 | H38119-60S | 0 | 60 | 268 |
| H38119-18S | 0 | 18 | 100 | H38119-0610-54S | 6 | 54 | 268 |
| H38119-0210-16S | 2 | 16 | 100 | H38119-0910-51S | 9 | 51 | 268 |
| H38119-0410-14S | 4 | 14 | 100 | H38119-1210-48S | 12 | 48 | 268 |
| H38119-0610-12S | 6 | 12 | 100 | H38119-2410-36S | 24 | 36 | 268 |
| H38119-0810-10S | 8 | 10 | 100 | H38119-72S | 0 | 72 | 316 |
| H38119-1010-08S | 10 | 8 | 100 | H38119-1210-60S | 12 | 60 | 316 |
| H38119-1210-06S | 12 | 6 | 100 | H38119-2410-48S | 24 | 48 | 316 |
| H38119-1410-04S | 14 | 04 | 100 | H38119-3610-36S | 36 | 36 | 316 |
| H38119-1610-02S | 16 | 2 | 100 | H38119-84S | 0 | 84 | 364 |
| H38119-24S | 0 | 24 | 124 | H38119-1210-72S | 12 | 72 | 364 |
| H38119-0410-20s | 4 | 20 | 124 | H38119-2410-60s | 24 | 60 | 364 |
| H38119-0610-18S | 6 | 18 | 124 | H38119-3610-48S | 36 | 48 | 364 |
| H38119-1210-12S | 12 | 12 | 124 | H38119-96S | 0 | 96 | 412 |
| H38119-1810-06S | 18 | 6 | 124 | H38119-1210-84S | 12 | 84 | 412 |
| H38119-2410 | 24 | 0 | 124 | H38119-2410-72S | 24 | 72 | 412 |
| H38119-30S | 0 | 30 | 148 | H38119-3610-60S | 36 | 60 | 412 |
| H38119-0610-24S | 6 | 24 | 148 | H38119-4210-54S | 42 | 56 | 412 |
| H38119-1210-18S | 12 | 18 | 148 | H38119-108S | 0 | 108 | 460 |
| H38119-1810-12S | 18 | 12 | 148 | H38119-1210-96S | 12 | 96 | 460 |
| H38119-2410-06S | 24 | 06 | 148 | H38119-2410-84S | 24 | 84 | 460 |
| H38119-3010 | 30 | 0 | 148 | H38119-3610-72S | 36 | 72 | 460 |
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para os circuitos no. de 20A use.10A e o no. dos circuitos do sinal (5A) pode ser personalizado baseado nos produtos padrão, inquérito Senring dos pls para detalhes.
Tabela da categoria H38119
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
