Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
BM056
Contacte-nos
Flangeia o deslizamento industrial Ring Without Hole OD 56mm do sinal do ônibus da instalação 36 circuitos

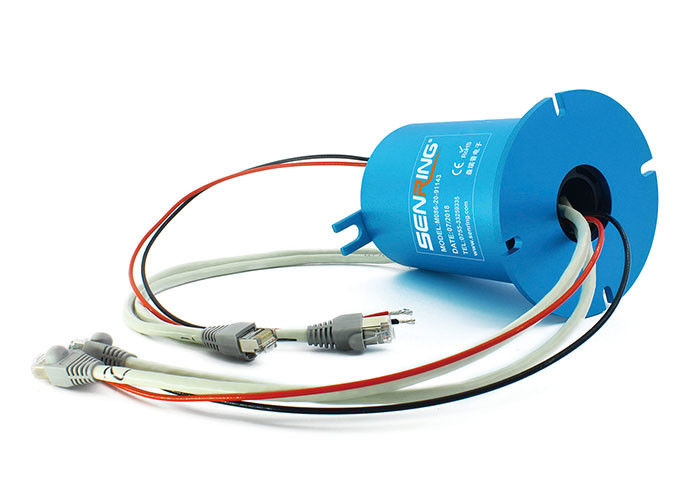

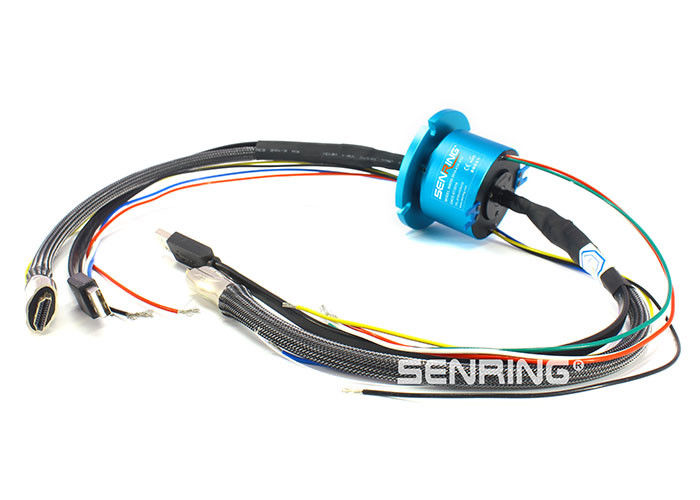

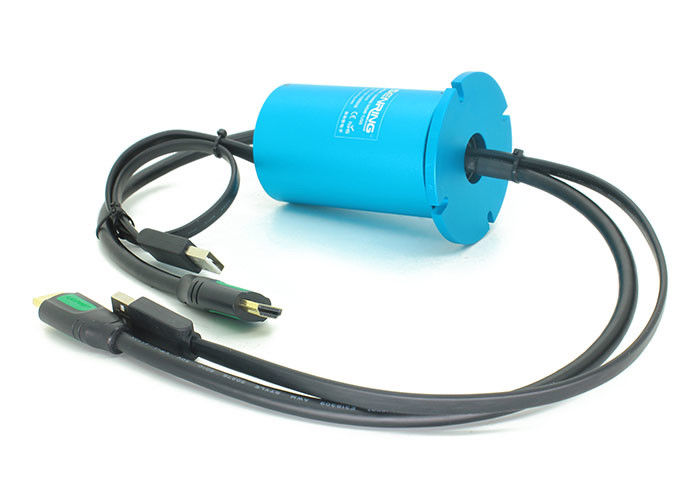

Descrição do anel deslizante do sinal BM056
O anel deslizante forte e fraco da série BM056 de sinal elétrico não pode somente transmitir as correntes 2A/5A/10A/30A com 360 graus de rotação mas também estavelmente e exatamente transmitir vários sinais tais como HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, sinal do ônibus de Profibus. Pode ser usado em todo o dispositivo que exigir a rotação 360° e a transmissão de vários sinais de controle. O número máximo de circuitos para BM056 é 36. Se o número real de circuitos excede 36, BM099 ou a personalização podem ser usados.
Características do anel deslizante do sinal BM056
1. sem furo (sólido), OD 56mm, máximo 36 circuitos;
2. transmita exatamente dados de alta velocidade
3. transmita estavelmente todos os tipos dos sinais, tais como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita estavelmente todos os tipos dos sinais, tais como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. transmita sinais ambíguos, tais como USB, HDMI, ethernet de 1000M, fibra ótica, VGA, DVI, o RF coaxial (de alta frequência), etc.; 6. estavelmente para transmitir os dados dos ethernet (10M/100M/1000M BaseT);
| circuitos não. | 2~36circuits (depende do modelo) |
| avaliação da tensão | 0~240 VDC/VAC |
| Abrigando o material | Liga do AL |
| Vida ativa | > 80 milhões para a referência (depende das condições de trabalho) |
| Ruído elétrico | <10m> |
| força dielétrica | 800VDC@50Hz |
| Força dielétrica | 1000MΩ@600VDC |
| Temp de trabalho. | -40℃ ~ 80°C |
| vibração mecânica | MIL-STD-810E |
| Atual | sinal (2A), 10A/circuit |
| velocidade de gerencio máxima | 250RPM continuamente, 1000RPM intermitentemente |
| torque | 0.1N.m; fio +0.03N.m/6 |
| Material do contato | metal precioso: liga de ouro |
| resistência de contato | <20m> |
| Especs. do fio de ligação. | UL Teflon@Awg22, Awg16 |
| comprimento do fio de ligação | 300mm |
| Categoria do IP | IP51 |
| Umidade do trabalho | 10% ~ RH de 85% |
| Certificado do CE | SIM |
| material | RoHS complacente |
F - 100M Ethernet (10, 100 ethernet de BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-secundário) (4circuits)
C - Canbus (Canbus - 4-Pin D-secundário) (4circuits)
D - Rede do dispositivo - 5 Pin Micro Change (5 circuitos)
T - Rede do controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Sinal coaxial (co-axial - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Sinal do codificador do servo motor (8circuits)
E1 - Ethernet industriais (9circuits)
