Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
BM056
Contacte-nos
Deslizamento industrial alto Ring With Flange Installation do sinal do ônibus da definição HDMI

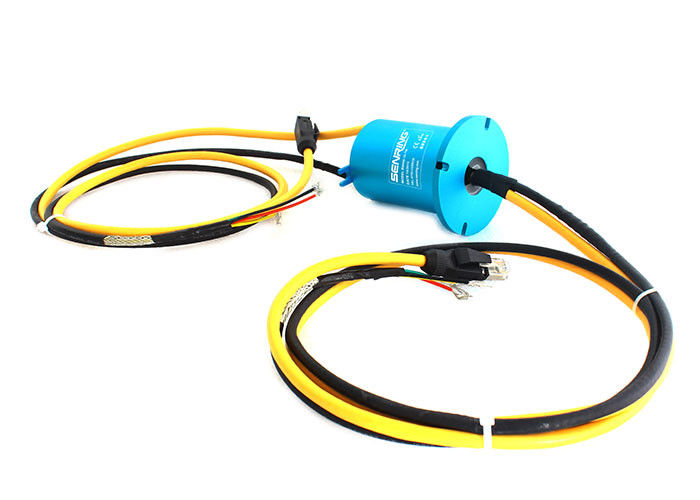

Descrição do anel deslizante do sinal BM056
O anel deslizante do ônibus industrial da série de SENRING BM056 inclui todos os tipos de anéis coletores industriais do sinal do ônibus, tais como HDMI, HD-SDI, GbE (ethernet do gigabit), RS-232, RS-485, RS-422, Profibus, a versão etc.BM056 padrão com montagem da flange, pode ser personalizado com cavidade.
O anel deslizante do ônibus industrial refere um tipo de anel deslizante que é projetado especificamente transmitir sinais industriais do ônibus. Estes sinais incluem CanBus, DeviceNet, ControlNet, Profibus, e outros protocolos de comunicação usados na automatização industrial e nos sistemas de controlo. Os anéis coletores industriais do ônibus são amplamente utilizados na robótica, nas máquina ferramenta, na maquinaria de empacotamento, nas turbinas eólicas, e no outro equipamento industrial que exigem a rotação contínua ao manter a transmissão do sinal. Estes anéis coletores são projetados para assegurar transferência de dados segura e ininterrupto entre estacionário e as peças de gerencio. São projetados suportar os ambientes ásperos, incluindo temperaturas, vibrações, e a poeira extremas. Os anéis coletores industriais do ônibus estão disponíveis em tamanhos, em combinações de sinal, e em especificações diferentes para encontrar as necessidades específicas de aplicações industriais diferentes.
Características do anel deslizante do sinal BM056

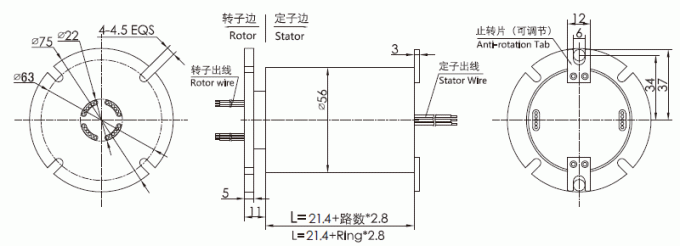

1. sem furo (sólido), OD 56mm, máximo 36 circuitos;
2. transmita exatamente dados de alta velocidade
3. transmita estavelmente todos os tipos dos sinais, tais como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita estavelmente todos os tipos dos sinais, tais como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. transmita sinais ambíguos, tais como USB, HDMI, ethernet de 1000M, fibra ótica, VGA, DVI, o RF coaxial (de alta frequência), etc.; 6. estavelmente para transmitir os dados dos ethernet (10M/100M/1000M BaseT);
| circuitos não. | 2~36circuits (depende do modelo) |
| avaliação da tensão | 0~240 VDC/VAC |
| Abrigando o material | Liga do AL |
| Vida ativa | > 80 milhões para a referência (depende das condições de trabalho) |
| Ruído elétrico | <10m> |
| força dielétrica | 800VDC@50Hz |
| Força dielétrica | 1000MΩ@600VDC |
| Temp de trabalho. | -40℃ ~ 80°C |
| vibração mecânica | MIL-STD-810E |
| Atual | sinal (2A), 10A/circuit |
| velocidade de gerencio máxima | 250RPM continuamente, 1000RPM intermitentemente |
| torque | 0.1N.m; fio +0.03N.m/6 |
| Material do contato | metal precioso: liga de ouro |
| resistência de contato | <20m> |
| Especs. do fio de ligação. | UL Teflon@Awg22, Awg16 |
| comprimento do fio de ligação | 300mm |
| Categoria do IP | IP51 |
| Umidade do trabalho | 10% ~ RH de 85% |
| Certificado do CE | SIM |
| material | RoHS complacente |

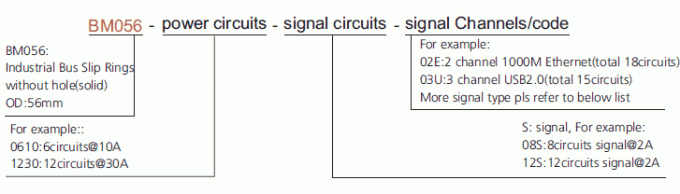

F - 100M Ethernet (10, 100 ethernet de BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-secundário) (4circuits)
C - Canbus (Canbus - 4-Pin D-secundário) (4circuits)
D - Rede do dispositivo - 5 Pin Micro Change (5 circuitos)
T - Rede do controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Sinal coaxial (co-axial - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Sinal do codificador do servo motor (8circuits)
E1 - Ethernet industriais (9circuits)
Vantagens:
