Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
3004004
Contacte-nos
4 dos circuitos giratórios das uniões 6~36 de Pnuematic da passagem porto elétrico do apoio 4 M5 para as tubulações de 4mm

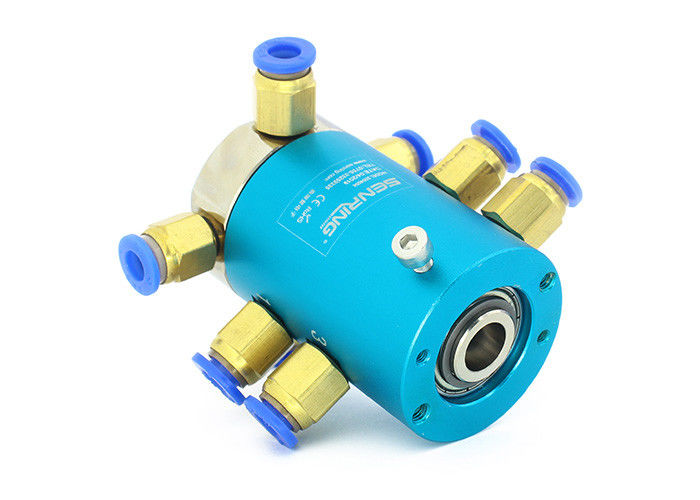

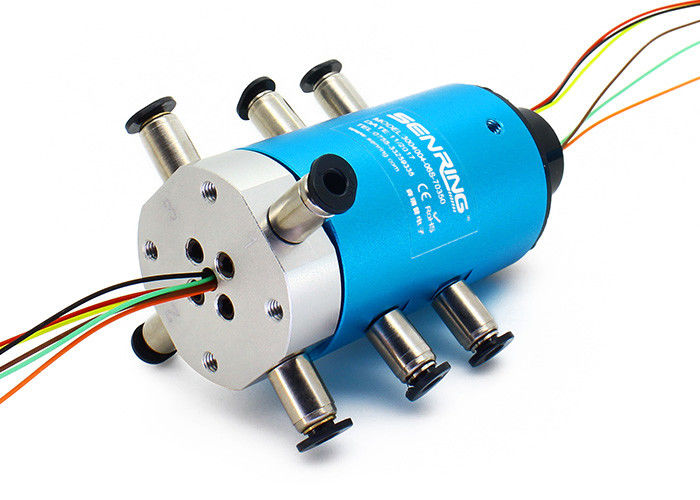

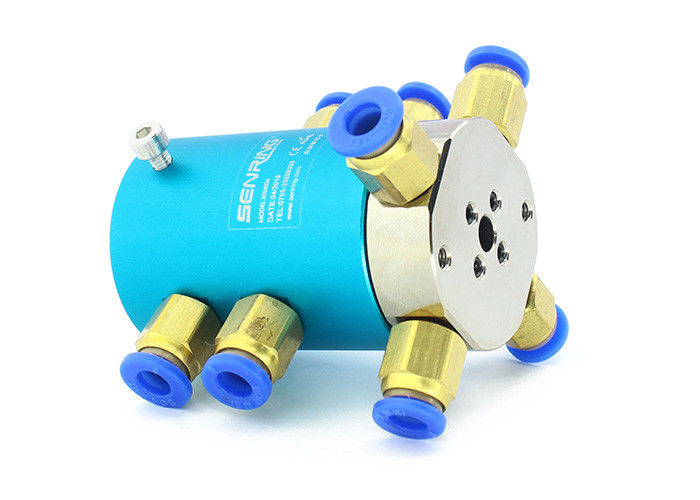

Descrição da união 3004004 giratória pneumática
SENRING 3004004 séries 4 uniões giratórias das passagens fornece um selo positivo entre o encanamento estacionário e um cilindro de gerencio e é aplicado para arejar, vapor, vácuo. Disponível em 3004004,3004004-06S, 3004004-12S, 3004004-24S, modelos 3004004-36S. Vantagens: estojo compacto
Os modelos gerais do anel deslizante de SenRing são aplicados em muitos aplicações e equipamentos, fornecendo soluções do sistema para no mundo inteiro.
Envolve energias eólicas, controlador e a plataforma giratória industrial, robô, maquinaria da engenharia, vídeo que mornitoring, equipamento médico do CCTV, radar militar e assim por diante…
Características da união 3004004 giratória pneumática
1. poder e sinais misturados transmissores do apoio, tais como USB, HDMI, ethernet de 1000M, VGA, DVI, o RF coaxial (de alta frequência), o sinal do servo motor, anéis coletores industriais do ônibus, etc.;
2. 360° transmite ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva… etc.
3. Máximo Pressão: 1Mpa (vácuo: -1.5kPa, de alta pressão pode ser personalizado);
4. Porto M5 do apoio 4 para as tubulações de 4mm;
Especificação técnica da união 3004004 giratória pneumática
| Passagens (gás) | 4 passagens |
| Tamanho da tubulação | tubulação de 4mm, porto M5 |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Máximo Operating Pressão |
Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) | |
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |

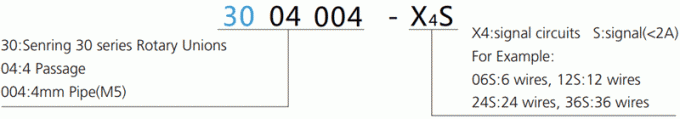

Descrição da número da peça

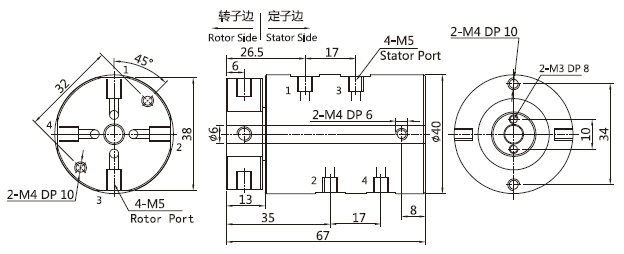

Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3004004 | 4 passagens | M5 | 4~6mm |
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Circuitos do sinal (2A) | Comprimento L (milímetros) |
| 3004004-06S | 4 passagens | M5 | 4~6mm | 6 | 14 |
| 3004004-12S | 4 passagens | M5 | 4~6mm | 12 | 21 |
| 3004004-24S | 4 passagens | M5 | 4~6mm | 24 | 35 |
| 3004004-36S | 4 passagens | M5 | 4~6mm | 36 | 52 |
