Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
FO408
Contacte-nos
Fibra ótica 1310nm comum giratório/1550nm de 4 canais seguro e seguro

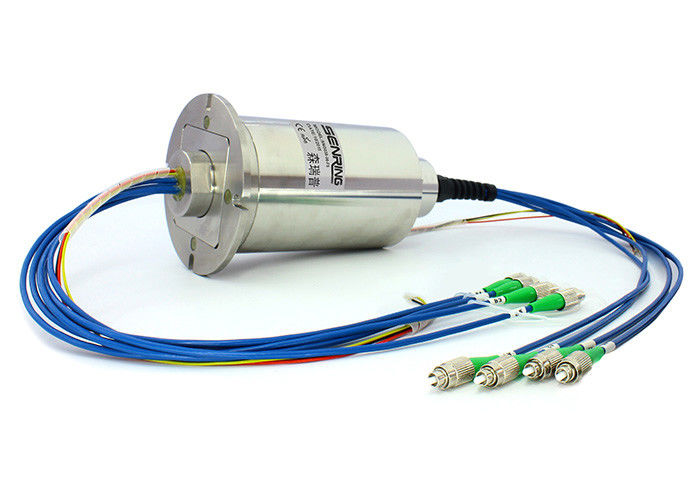

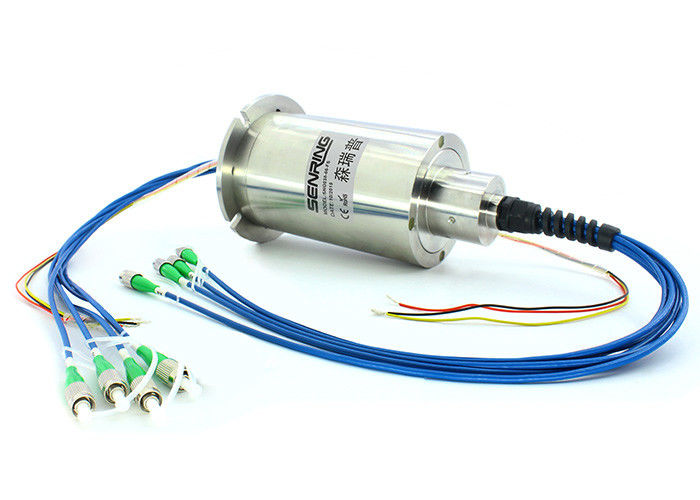

A descrição da fibra ótica FO408 giratória articula
A junção giratória da fibra ótica de Senring FO408 com 4 canais (único-modo de apoio/modo) pode transmitir dados sem perda durante uma rotação ilimitada de 360 graus. É especialmente apropriado para os lugares que exigem rotação contínua ou intermitente ilimitada ao igualmente precisar de transmitir dados ou sinais da grande-capacidade de um de posição fixa a uma posição de gerencio. Pode melhorar o desempenho mecânico, para simplificar a operação de sistema, e evita dano às fibras óticas causadas pela rotação de junções moventes.
As características da fibra ótica FO408 giratórias articulam
Pode transmitir únicos ou sinais múltiplos da fibra ótica com rotação do multi-canal. Os conectores da fibra ótica podem ser selecionados de FC, SC, ST, SMA, ou LC (PC e APC), etc. Pode misturar a transmissão da fonte de alimentação, dos sinais de controle, do instrumento, e dos sinais da micro-eletricidade exigidos para o controlo automático do computador. Pode ser usada conjuntamente com anéis coletores elétricos tradicionais para criar anéis coletores híbridos opto-elétricos para o poder transmissor e dados de alta velocidade. É não-contato, não-de fricção, com um tempo longo de até 100 milhão voltas (único núcleo acima de 200-300 milhão voltas). É seguro, seguro, escape-prova, e sem interferência eletromagnética, permitindo a transmissão interurbana.
Parâmetros customizáveis
1. Número de circuitos eu faço-me sob medida 1 tensão que atual eu me apresso/nível da proteção/material e cor do abrigo mim sentido da tomada do fio mim tamanho da instalação
2. Podem misturar e transmitir sinais até 30 tipos, tais como ethernet, USB, SDI, HDMI, RS, LVDS, Canbus, firewire, etc.
3. fibra ótica integrada, RF, junções do gás-líquido
A especificação técnica da fibra ótica FO408 giratória articula
| artigo/tipo | Único modo (manutenção programada) | multi modo (milímetros) |
| Largura de banda (nanômetro) | ±50 | |
| Perda de inserção máxima, 23℃ (DB) | 4 | 3,5 |
| Flutuação da perda de inserção (DB) | ≤2 | ≤1 |
| Perda de retorno (DB) | ≥50 (APC) | ≥40 (PC) |
| poder máximo (W) | 0,5 | |
| Velocidade máxima (RPM) | 400 | |
| Vida ativa | >200 milhões | |
| Temperatura do trabalho (℃) | -20~60 | |
| Temperatura de armazenamento (℃) | -50~85 | |
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| resistência de isolação | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | <0> | |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | 8000 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura do trabalho | -20℃~60℃ |
| umidade do trabalho | RH de 0~85% |
| material do contato | metal precioso |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m+ (circuitos 0.03N.m/6) |
| Categoria do IP | IP51 |

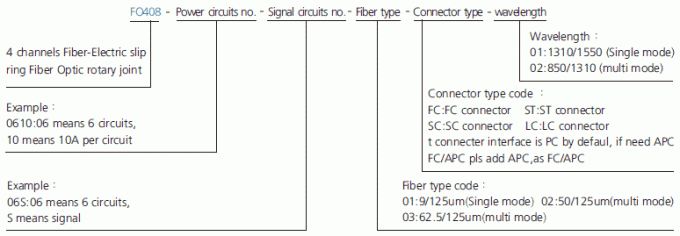

Descrição da número da peça

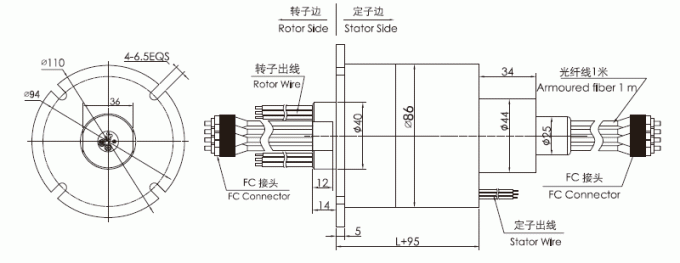

Desenho
| FO408 tabela Fibra-elétrica da seleção modelo de anel deslizante dos canais da série 4; | ||||
| Modelo | Canal da fibra não. | Circuitos de poder não (10A) | Circuitos do sinal não (2A/5A) | Comprimento L (milímetros) |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| FO408-0410-20S | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| FO408-30S | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| FO408-0610-30S | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| FO408-1210-30S | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| FO408-1810-30S | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| FO408-60S | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
