Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
FO208
Contacte-nos

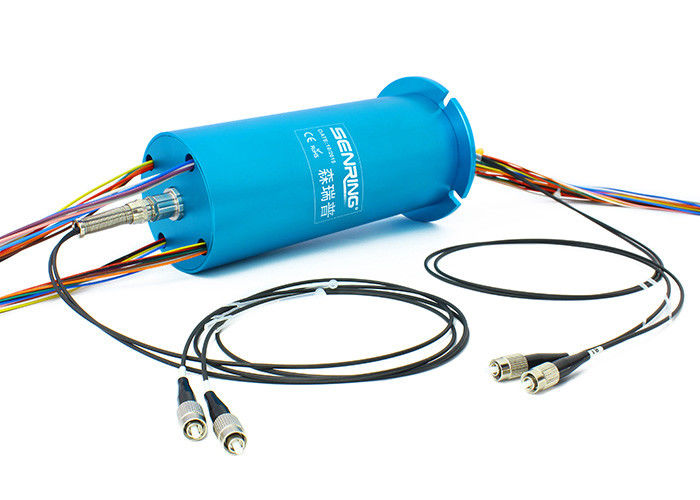

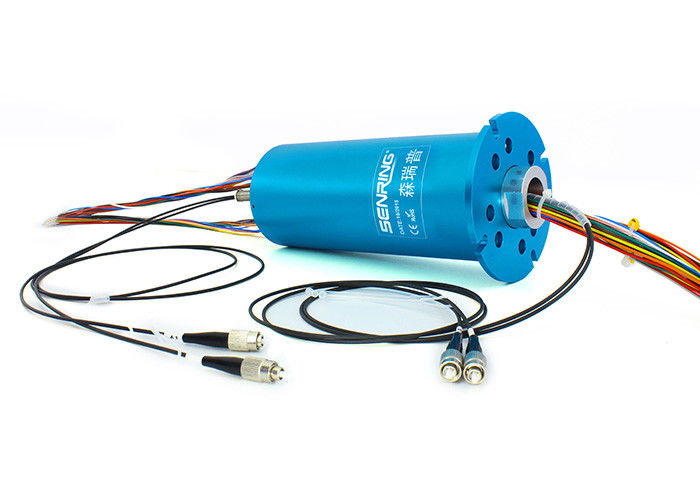

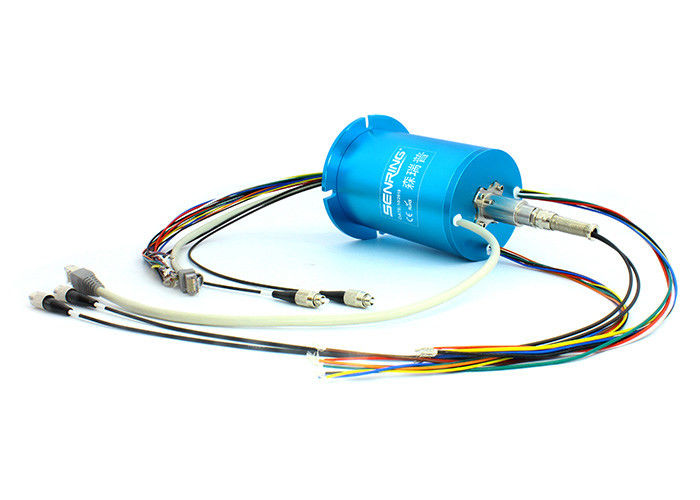

Deslizamento Fibra-elétrico Ring Fiber Optic Rotary Joint 1310nm/1550nm de 2 canais
A descrição da fibra ótica FO208 giratória articula
A fibra ótica de 2 canais giratória articula (único-modo de apoio/modo) pode transmitir 2 canais de sinais da fibra ótica e 1-72 canais de trajetos do sinal elétrico simultaneamente durante rotação contínua de 360 graus ou intermitente ilimitada. É apropriado para os lugares que exigem rotação ilimitada ao igualmente precisar de transmitir dados ou sinais da grande-capacidade de um de posição fixa a uma posição de gerencio. Pode melhorar o desempenho mecânico, para simplificar a operação de sistema, e evita dano às fibras óticas causadas pela rotação de junções moventes.
As características da fibra ótica FO208 giratórias articulam
1. conector da fibra: FC, SC, ST, SMA ou LC (PC /APC), etc. opcional;
2. Pode ser combinado para transmitir o poder, sinal de controle, sinal do micropower do controle antomative do computador;
3. Pode ser combinado com o anel deslizante elétrico tradicional para transmitir o poder e dados de alta velocidade;
4. Não contato, nenhuma fricção, vida por muito tempo ativa, milhão revoluções >100 (revoluções de 20-30 milhões para o modelo do canal de sinal);
5. Seguro e seguro, nenhuma transmissão interurbana da interferência eletromagnética.
A especificação técnica da fibra ótica FO208 giratória articula
| artigo/tipo | Único modo (manutenção programada) | multi modo (milímetros) |
| Largura de banda (nanômetro) | ±50 | |
| Perda de inserção máxima, 23℃ (DB) | 4 | 3,5 |
| Flutuação da perda de inserção (DB) | ≤2 | ≤1 |
| Perda de retorno (DB) | ≥50 (APC) | ≥40 (PC) |
| poder máximo (W) | 0,5 | |
| Velocidade máxima (RPM) | 400 | |
| Vida ativa | >200 milhões | |
| Temperatura do trabalho (℃) | -20~60 | |
| Temperatura de armazenamento (℃) | -50~85 | |
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| resistência de isolação | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | <0> | |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | 8000 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura do trabalho | -20℃~60℃ |
| umidade do trabalho | RH de 0~85% |
| material do contato | metal precioso |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| Categoria do IP | IP51 |

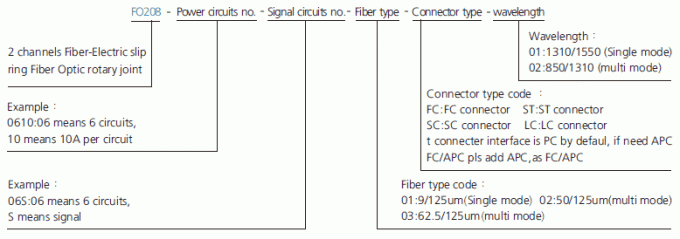

Descrição da número da peça

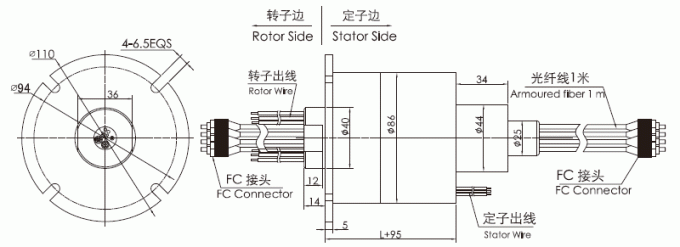

Desenho
Lista modelo padrão
| FO208 tabela Fibra-elétrica da seleção modelo de anel deslizante da fibra ótica dos canais da série 2 @; | ||||
| Modelo | Canal da fibra não. | Circuitos de poder não (10A) | Circuitos do sinal não (2A/5A) | Comprimento L (milímetros) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
