Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
FO109
Contacte-nos

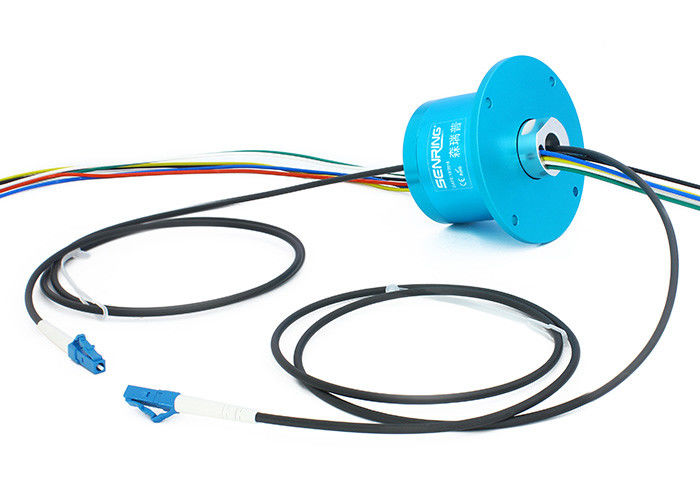

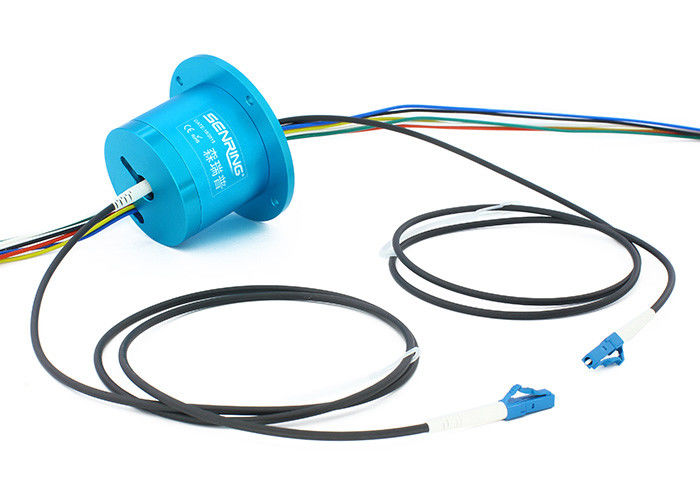

1 anel deslizante Fibra-elétrico 1310nm/1550nm FORJ do canal dos anéis coletores
A descrição da fibra ótica FO109 giratória articula
A 1 fibra ótica do canal giratória articula (único-modo de apoio/modo) pode transmitir 1 canal de sinais da fibra ótica e 1-72 canais de trajetos do sinal elétrico simultaneamente durante rotação contínua de 360 graus ou intermitente ilimitada. É apropriado para os lugares que exigem rotação ilimitada ao igualmente precisar de transmitir dados ou sinais da grande-capacidade de um de posição fixa a uma posição de gerencio. Pode melhorar o desempenho mecânico, para simplificar a operação de sistema, e evita dano às fibras óticas causadas pela rotação de junções moventes.
As características da fibra ótica FO109 giratórias articulam
1. Pode transmitir únicos ou sinais múltiplos da fibra ótica com rotação do multi-canal.
2. Os conectores da fibra ótica podem ser selecionados de FC, SC, ST, SMA, ou LC (PC e APC), etc.
3. Pode misturar a transmissão da fonte de alimentação, dos sinais de controle, do instrumento, e dos sinais da micro-eletricidade exigidos para o controlo automático do computador.
4. Pode ser usado conjuntamente com anéis coletores elétricos tradicionais para criar anéis coletores híbridos opto-elétricos para o poder transmissor e dados de alta velocidade.
5. É não-contato, não-de fricção, com um tempo longo de até 100 milhão voltas (único núcleo acima de 200-300 milhão voltas).
6. É seguro, seguro, escape-prova, e sem interferência eletromagnética, permitindo a transmissão interurbana.
Aplicação:
1. entre no robô submarino e um navio do controle
2. entre na antena de radar e o sistema a bordo do tratamento dos sinais
3. com o console de gerencio do corpo de carro da torre da biga
4. entre no robô de soldadura e o console
5. entrada e dispositivos e controle mecânicos remotos de saída
A especificação técnica da fibra ótica FO109 giratória articula
| artigo/tipo | Único modo (manutenção programada) | multi modo (milímetros) |
| Largura de banda (nanômetro) | ±50 | |
| Perda de inserção máxima, 23℃ (DB) | 1,2 | 0,7 |
| Flutuação da perda de inserção (DB) | ≤0.6 | ≤0.4 |
| Perda de retorno (DB) | ≥55 (sem conector) | ≥40 (sem conector) |
| poder máximo (W) | 0,5 | |
| Velocidade máxima (RPM) | 400 | |
| Vida ativa | >200 milhões | |
| Temperatura do trabalho (℃) | -20~60 | |
| Temperatura de armazenamento (℃) | -50~85 | |
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| resistência de isolação | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | <0> | |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | 8000 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura do trabalho | -20℃~60℃ |
| umidade do trabalho | RH de 0~85% |
| material do contato | metal precioso |
| abrigando o material | liga de alumínio |
| storque | 0.1N.m; circuitos +0.03N.m/6 |
| Categoria do IP | IP51 |

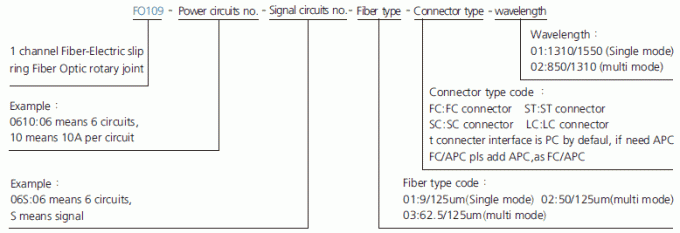

Descrição da número da peça

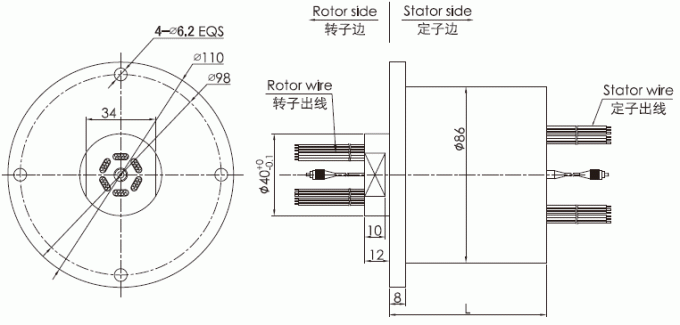

Desenho
| Série FO109 1 tabela Fibra-elétrica da seleção modelo de anel deslizante do canal; | ||||
| Modelo | Canal da fibra não. | Circuitos de poder não (10A) | Circuitos do sinal não (2A/5A) | Comprimento L (milímetros) |
| FO109-02S | 1 | 0 | 2 | 32 |
| FO109-0210 | 1 | 2 | 0 | 32 |
| FO109-03S | 1 | 0 | 3 | 36 |
| FO109-0310 | 1 | 3 | 0 | 36 |
| FO109-06S | 1 | 0 | 6 | 48 |
| FO109-0210-04S | 1 | 2 | 4 | 48 |
| FO109-0410-02S | 1 | 4 | 2 | 48 |
| FO109-1210-12S | 1 | 12 | 12 | 120 |
| FO109-1810-06S | 1 | 18 | 6 | 120 |
| FO109-2410 | 1 | 24 | 0 | 120 |
| FO109-30S | 1 | 0 | 30 | 144 |
| FO109-0610-24S | 1 | 6 | 24 | 144 |
| FO109-1210-18S | 1 | 12 | 18 | 144 |
| FO109-1810-12S | 1 | 18 | 12 | 144 |
| FO109-0610 | 1 | 6 | 0 | 48 |
| FO109-12S | 1 | 0 | 12 | 72 |
| FO109-0210-10S | 1 | 2 | 10 | 72 |
| FO109-0310-09S | 1 | 3 | 9 | 72 |
| FO109-0610-06S | 1 | 6 | 6 | 72 |
| FO109-0810-04S | 1 | 8 | 4 | 72 |
| FO109-1010-02S | 1 | 10 | 2 | 72 |
| FO109-18S | 1 | 0 | 18 | 96 |
| FO109-0210-16S | 1 | 2 | 16 | 96 |
| FO109-0410-14S | 1 | 4 | 14 | 96 |
| FO109-0610-12S | 1 | 6 | 12 | 96 |
| FO109-0810-10S | 1 | 8 | 10 | 96 |
| FO109-1010-08S | 1 | 10 | 8 | 96 |
| FO109-1210-06S | 1 | 12 | 6 | 96 |
| FO109-1410-04S | 1 | 14 | 4 | 96 |
| FO109-1610-02S | 1 | 16 | 2 | 96 |
| FO109-24S | 1 | 0 | 24 | 120 |
| FO109-0410-20S | 1 | 4 | 24 | 120 |
| FO109-0610-18S | 1 | 6 | 18 | 120 |
| FO109-2410-06S | 1 | 24 | 6 | 144 |
| FO109-3010 | 1 | 30 | 0 | 144 |
| FO109-36S | 1 | 0 | 36 | 168 |
| FO109-0610-30S | 1 | 6 | 30 | 168 |
| FO109-1210-24S | 1 | 12 | 24 | 168 |
| FO109-3610 | 1 | 36 | 0 | 168 |
| FO109-42S | 1 | 0 | 42 | 192 |
| FO109-0610-36S | 1 | 6 | 36 | 192 |
| FO109-1210-30S | 1 | 12 | 30 | 192 |
| FO109-48S | 1 | 0 | 48 | 216 |
| FO109-0610-42S | 1 | 6 | 42 | 216 |
| FO109-0910-39S | 1 | 9 | 39 | 216 |
| FO109-1210-36S | 1 | 12 | 36 | 216 |
| FO109-1810-30S | 1 | 18 | 30 | 216 |
| FO109-2410-24S | 1 | 24 | 24 | 216 |
| FO109-60S | 1 | 0 | 60 | 264 |
| FO109-0610-54S | 1 | 6 | 54 | 264 |
| FO109-0910-51S | 1 | 9 | 51 | 364 |
| FO109--1210-48S | 1 | 12 | 48 | 364 |
| FO109-72S | 1 | 0 | 72 | 312 |
| FO109-1210 | 1 | 12 | 0 | 72 |
