Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001,ROHS,REACH
Número do modelo:
FO102
Contacte-nos

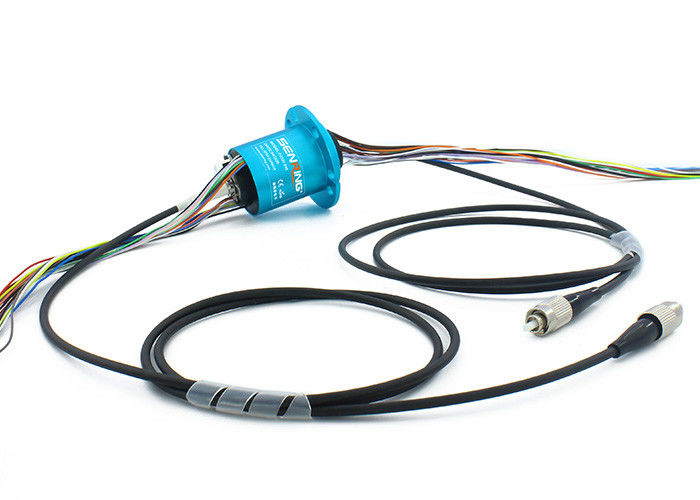

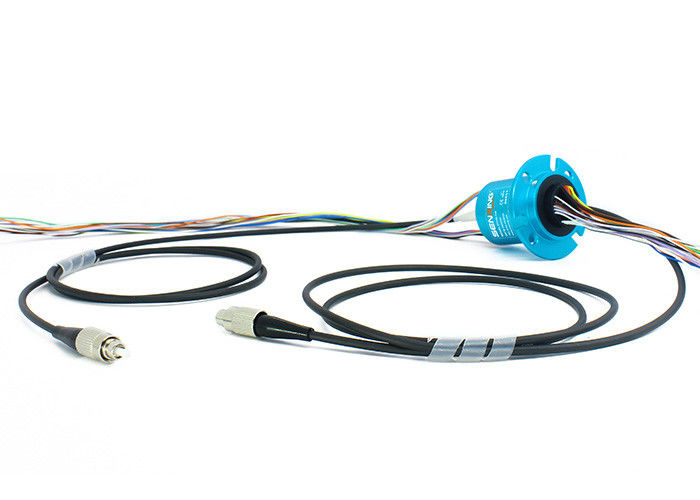

Velocidade de trabalho de Ring Rotary Joint With 2000 RPM do deslizamento da fibra ótica para o equipamento de gerencio
A descrição da fibra ótica FO102 giratória articula
A fibra ótica que Fibra-elétrica do anel deslizante do canal de SENRING 1 a junção giratória igualmente chamou 1 fibra ótica do canal o anel deslizante, 1 fibra do canal (único modo do apoio/modo) pode transmitir a data sem perda quando roating 360° ilimitado
As características da fibra ótica FO102 giratórias articulam
1. Puder transmitir o sinal da fibra ótica do monocanal quando 360° que roating;
2. comprimento: 1310nm;
3. Baixa perda de inserção, alta velocidade;
4. Não contato, nenhuma fricção, vida por muito tempo ativa, milhão revoluções >100 (revoluções de 20-30 milhões para o modelo do canal de sinal);
5. Pode ser combinado para transmitir o poder, sinal de controle, sinal do micropower do controle antomative do computador;
6. Pode ser combinado com o anel deslizante elétrico tradicional para transmitir o poder e dados de alta velocidade;
7. Tamanho pequeno, categoria de pouco peso, alta do selo;
8. Sinal de fibra ótica da transmissão, nenhum escapamento, nenhuma transmissão interurbana da interferência eletromagnética.
A especificação técnica da fibra ótica FO102 giratória articula
| artigo/tipo | Único modo (manutenção programada) | multi modo (milímetros) |
| Largura de banda (nanômetro) | ±50 | |
| Perda de inserção máxima, 23℃ (DB) | 1,2 | 0,7 |
| Flutuação da perda de inserção (DB) | ≤0.6 | ≤0.4 |
| Perda de retorno (DB) | ≥55 (sem conector) | ≥40 (sem conector) |
| poder máximo (W) | 0,5 | |
| Velocidade máxima (RPM) | 2000 | |
| Vida ativa | >200 milhões | |
| Temperatura do trabalho (℃) | -20~60 | |
| Temperatura de armazenamento (℃) | -50~85 | |
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| resistência de isolação | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| especs. do fio de ligação. | AWG26# Prata-chapeou o Teflon | AWG26# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | <0> | |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | 8000 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura do trabalho | -20℃~60℃ |
| umidade do trabalho | RH de 0~85% |
| material do contato | metal precioso |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| Categoria do IP | IP51 |
Descrição da número da peça

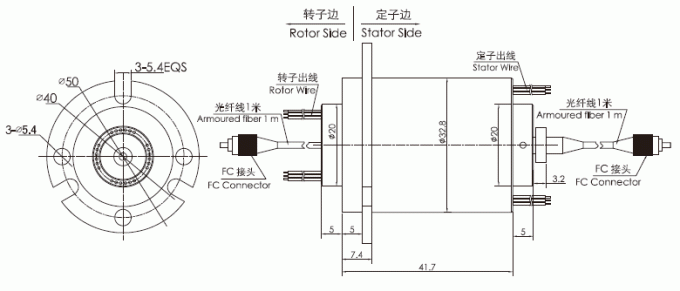

Desenho
