Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
O022-12
Contacte-nos
1 canal 1080P HD sinal 12 circuitos 2A corrente HD-SDI Slip Ring

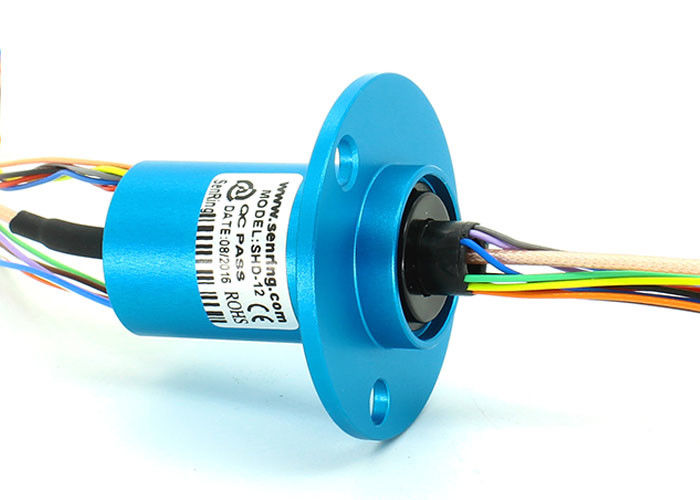

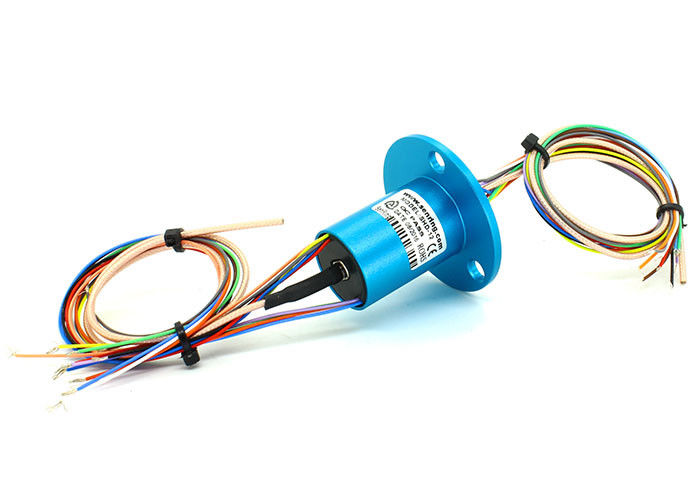

Descrição do O022-12 Anel de deslizamento HD-SDI
SENRING O022-12 seers HD video slip ring, pode transmitir 1 canal HD vídeo sinal, DC ~ 3GHz sinal HD coaxial ou 12 circuitos sinal 2A quando 360° rotação, velocidade nominal:100RPM.SHD-12 série HD slip ring,OD 22 mm, comprimento 25.5MMCX, conector coaxial SMA opcional.
Os anéis de deslizamento HD-SDI são produtos de ponta, especialmente projetados para suportar sinal de vídeo de alta definição 1080P.Também pode combinar com 1-24 circuitos sinal e corrente fracaA empresa trata de escovas para revestimento de ouro duro, o que garante baixa flutuação de resistência e longa vida útil.Este produto é utilizado principalmente para a transmissão do sinal de controlo fraco para pequenas e médias aplicações, tais como vídeo, controlo, sensor, energia, Ethernet, etc.
Características do O022-12 Anel de deslizamento HD-SDI
1Suporte DC ~ 3GHz, pode transmitir um sinal de vídeo HD 1080P estável;
2. Sólido, com flange;
3. Pode transmitir 1 canal HD vídeo slip ring +12 circuitos 2A potência/sinal quando girando 360°;
4. OD22mm, comprimento:25.5 mm;
5- podem ser combinados para transmitir sinal HF, sinal de controlo, sinal de vídeo e outros sinais;
6Excelente transmissão elétrica e desempenho de rotação;
7Aplicação típica: Monitoramento de segurança HD, câmara fotográfica, câmara HD e outros campos.
Especificação técnica do O022-12 Anel de deslizamento HD-SDI
| Taxa de frequência | DC-3 GHz |
| Fluctuação das perdas de inserção | +/- 0,05 dB |
| Especificações | RG405 |
| VSWR | ≤ 1.3 |
| Impedância | 50Ω |
| Dados mecânicos | |
| Especificação | dados |
| vida profissional | 10 milhões para os ref (depende das condições de trabalho) |
| Velocidade de rotação | 250 RPM continuamente |
| Temporário de trabalho. | -30°C∼80°C |
| Humidade de trabalho | 0∼85% RH |
| material de contacto | referir-se à tabela de classificação dos anéis de deslizamento |
| material de construção | liga de alumínio |
| torque | 0.1N.m+(0.03N.m/6 circuitos) |
| Perda de inserção | 0.65 dB/1 GHz Max. |
| perdas de retorno | -18 dB/1GHz Max |
| Velocidade máxima | 50 RPM |
| Flutuação VSWR | +/- 0.05 |
| Estilo | BNC/F (Opções) |
| Dados elétricos | |
| Especificação | dados |
| Intervalo de tensão | 0∼440VAC/VDC |
| resistência ao isolamento | ≥ 1000MΩ/500VDC |
| Especificação do fio de chumbo. | AWG26# Teflão prateado |
| comprimento do fio de chumbo | Padrão 250mm (pode ser personalizado) |
| Força dielétrica | 500VAC@50Hz,60s |
| Ruído eléctrico | < 0,01Ω |
| Ruído elétrico | < 10 mΩ |
| Certificado CE | - Sim, sim. |
| material | Compatível com a RoHS |
Desenho
