Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
HF0218-31
Contacte-nos

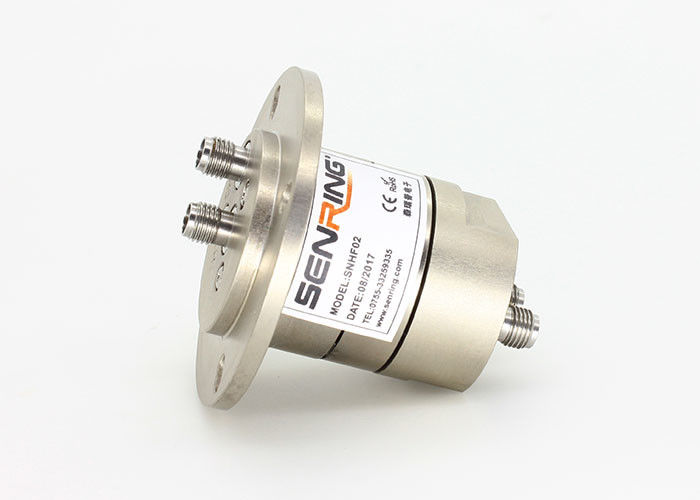

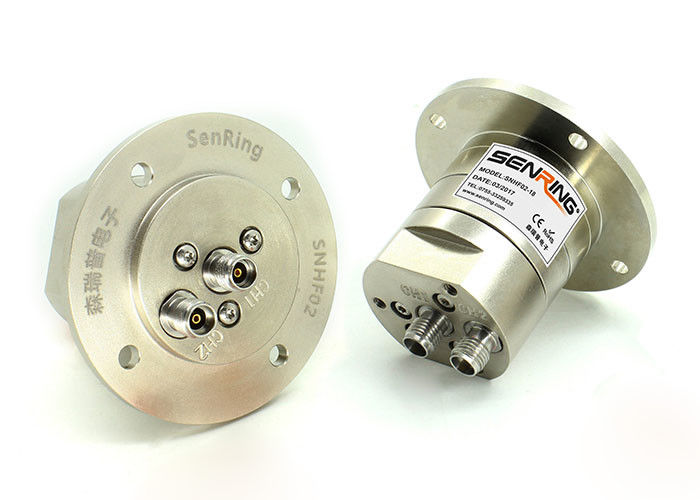

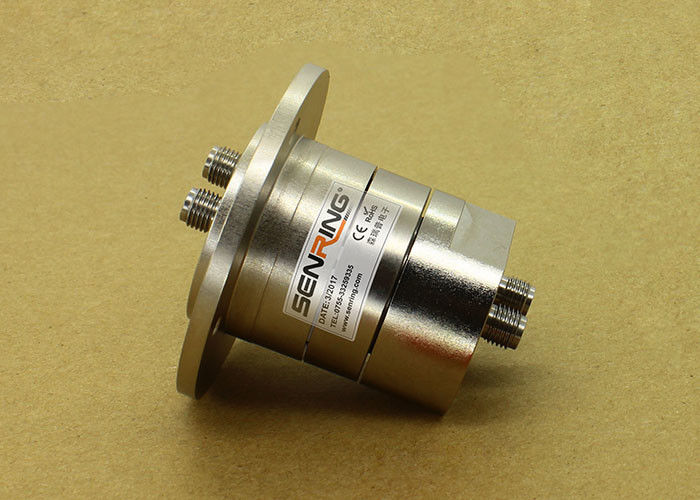

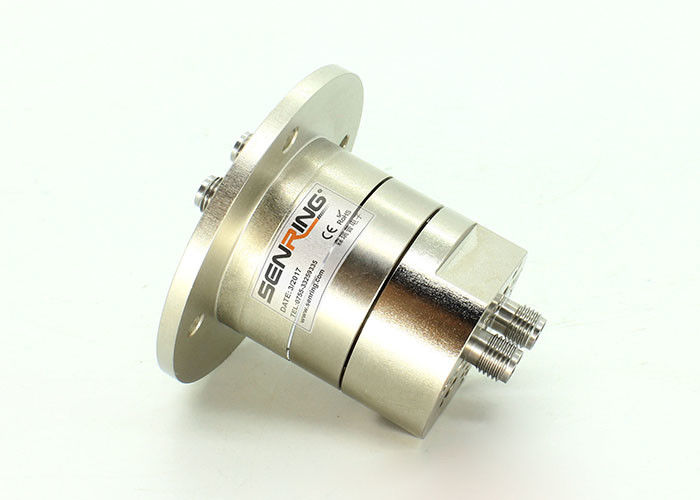

Junção 18GHz giratória de alta frequência de duplo canal para a antena satélite
Descrição da junção HF0218-31 giratória de alta frequência
O conector giratório de duplo canal da série 18GHz RF de SENRING HF0218-31, frequência DC~18GHz, conector de SMA-K/SMA-K, a velocidade de gerencio 60RPM.HF0218-31 é transmitir usado de análogo e os sinais digitais, canal do RF, podem ser personalizados para combinar o poder/sinal
Características da junção HF0218-31 giratória de alta frequência
1. canal do RF: 2 canais;
2. Frequência: DC~18GHz+DC~5GHz;
3. Baixa relação da perda de inserção e de onda de posição de tensão;
4. Pedido para a antena satélite, Navio-carregado, as vagens, veículo, radar, banco do teste da antena de micro-ondas….etc.; ;
5. Usado nos dispositivos contínuos da rotação 360° para transferir sinais de alta frequência;
6. Estrutura integrada, a instalação fácil;
Especificação técnica da junção HF0218-31 giratória de alta frequência
| Especs. da junção giratória. | ||
| canal 1 | canal 2 | |
| Tipo do conector | SMA-K | SMA-K |
| Estilo | Mim tipo | Mim tipo |
| Frequência | C.C. a 18 gigahertz | C.C. a 5 gigahertz |
| Poder máximo (máximo) | 3000W | 3000W |
| Poder médio (máximo) | 50 W @ 18 gigahertz | 50 W @ 5 gigahertz |
| VSWR (máximo) | 1,2 @ 0 - 4 gigahertz 1,5 @ 4 - 18 gigahertz |
1,4 @ 0 - 2 gigahertz 2,0 @ 2 - 5 gigahertz |
| Flutuação de VSWR (máxima) | 0,04 | 0,36 |
| Perda de inserção | 0,08 DB @ 4 gigahertz 0,48 DB @ 18 gigahertz |
0,48 DB @ 2 gigahertz 0,98 DB @ 5 gigahertz |
| Flutuação da perda de inserção | 0,05 DB | 0,25 DB |
| Fase wow (grau máximo) | 1 ° | ° 2 |
| Isolamento | DB 60 | |
| Velocidade de gerencio (máxima) | 60RPM |
| Começando o torque (máximo) | 5N.cm |
| Temperatura | -40 a +70℃ (temperatura do trabalho) |
| -50 a +70℃ (temperatura de armazenamento) |
| Vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Torque de gerencio (máximo) | 5 Ncm |
| Umidade | 85% (umidade do trabalho) |
| 95% (umidade do armazenamento) | |
| Material de isolamento | PTFE |
| Categoria do IP | IP 60 por EN 60529 |
Descrição da número da peça

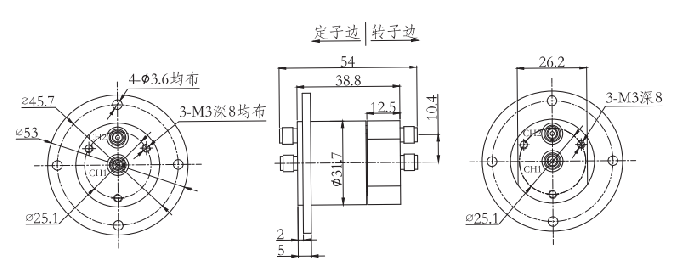

Desenho
