Trabalhe junção giratória coaxial comum giratória do canal da velocidade 100RPM a única Rf Singal

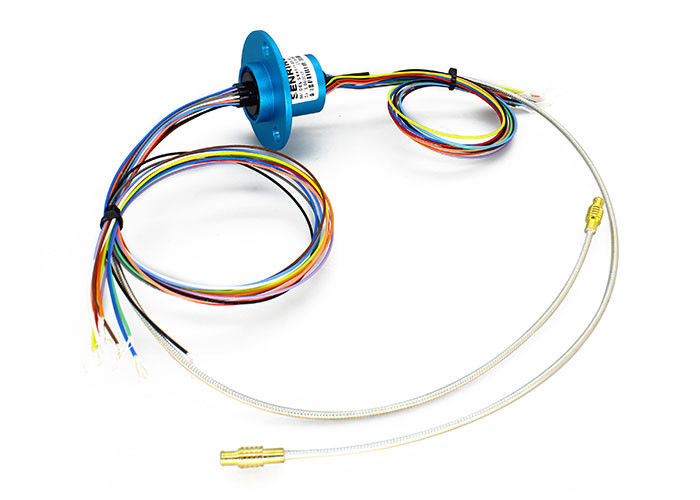

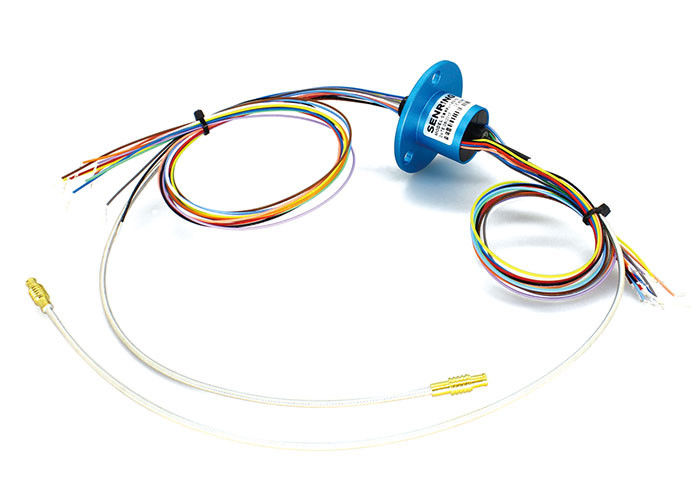

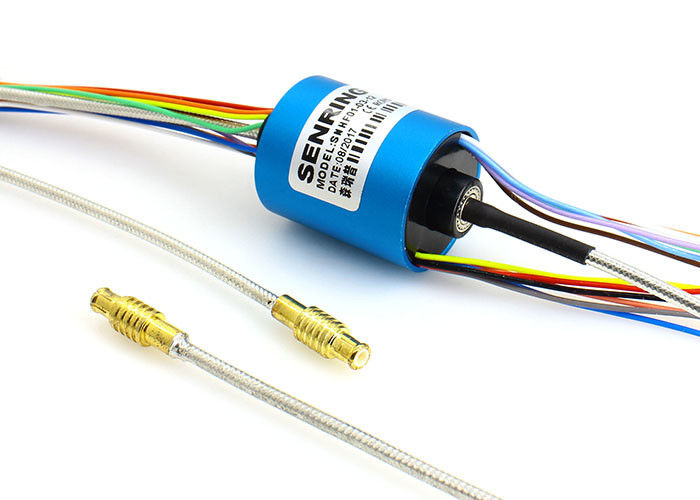

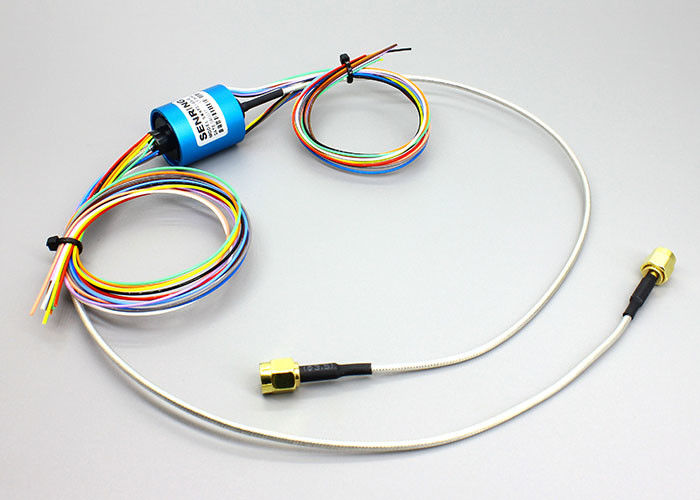

Descrição da junção HF0103-22 giratória de alta frequência
O anel deslizante de cabo coaxial da série de SENRING HF0103-22 é uma 1 junção giratória coaxial do canal, frequência DC~3GHz, RJ405 conector, velocidade 100RPM do trabalho. HF0103-22 pode combinar o poder transmissor ou os sinais (1-12 fios), frequência são DC-3GHz.
Características da junção HF0103-22 giratória de alta frequência
1. tipo do conector: co-axial RG405 (podem adicionar SMA, MCX, MMCX os conectores)
2. usado nos dispositivos contínuos da rotação 360° para transferir sinais de alta frequência;
3. Pode ser poder da liga ou sinais transmissores (1-12 fios);
4. Sinais de alta frequência do apoio DC~3GHz;
5. Baixa relação da perda de inserção e de onda de posição de tensão;
Aplicação:
antena satélite, Navio-carregada, veículo, radar, banco do teste da antena de micro-ondas….etc.;
Especificação técnica da junção HF0103-22 giratória de alta frequência
| Tipo do conector | co-axial RG405 (podem adicionar SMA, MCX, MMCX os conectores) |
| Frequência | C.C. a 3 gigahertz |
| VSWR (máximo) | 1.7@DC a 3 gigahertz |
| Flutuação de VSWR (máxima) | 0,05 |
| Poder máximo (máximo) | 500W |
| Velocidade de gerencio (máxima) | 250RPM |
| Começando o torque (máximo) | 0.5N.cm |
| Carga axial do conector (máxima) | ±0.1N |
| Material de isolamento | PTFE |
| Temperatura | -55 a +85℃ (temperatura do trabalho) -55 a +85℃ (temperatura de armazenamento) |
| Estilo | Mim tipo |
| Fase wow (grau máximo) | 1° |
| Perda de inserção | 0,25 C.C. do DB @ a 1,5 gigahertz 0,30 DB @10 a 3 gigahertz |
| Flutuação da perda de inserção | 0,05 DB |
| Poder médio (máximo) | 200 gigahertz de W @1.5 500 W @3GHz |
| vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Torque de gerencio (máximo) | 0,5 N.cm |
| Carga radial do conector (máxima) | ±0.1N |
| Categoria do IP | CRNA do IP 40. EN 60529 |
| Umidade | 95% (umidade do trabalho) 85% (umidade do armazenamento) |
| Mecânico | |
| Vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura | -30℃~80℃ |
| Umidade | RH de 0~85% |
| Material do contato | ouro-ouro |
| Abrigando o material | plástico |
| Torque | 0.05N.m+0.01 |
| Elétrico | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência de Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Especs. do fio de ligação. | AWG#26 Prata-chapeou o Teflon | |
| Comprimento do fio de ligação | padrão 150mm (pode ser personalizado) |
|
| Resistência de Insolution | 300VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Categoria do IP | IP51 | |

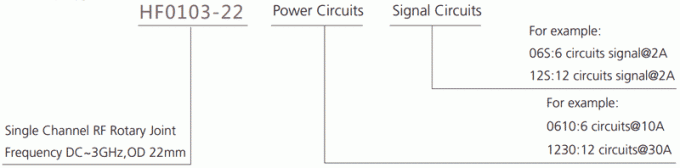

Descrição da número da peça

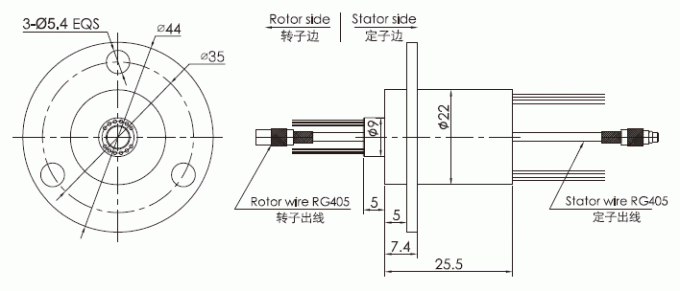

Desenho
Lista modelo padrão
| lista modelo | Canal do RF | Frequência | Circuitos não (10A) | Circuitos não (0~2A) | Comprimento L (milímetros) |
| HF0103-22-06 | 1 canal | DC~3GHz | 0 | 06 canais | 25.5mm |
| HF0103-22-12 | 1 canal | DC~3GHz | 0 | 12 canais | 25.5mm |
