Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
HF0103-32
Contacte-nos

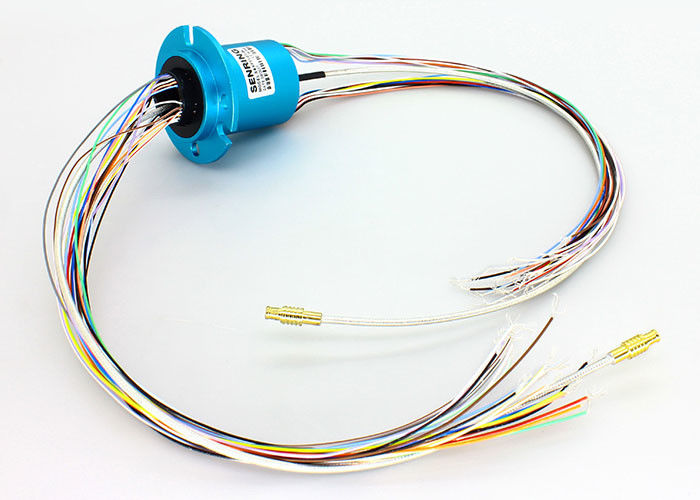

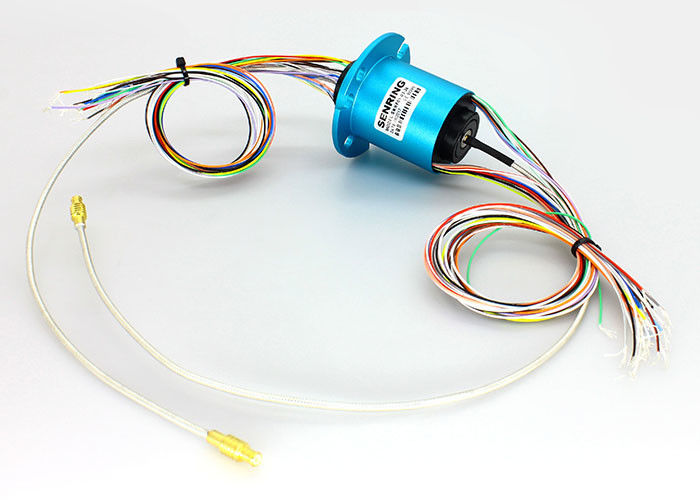

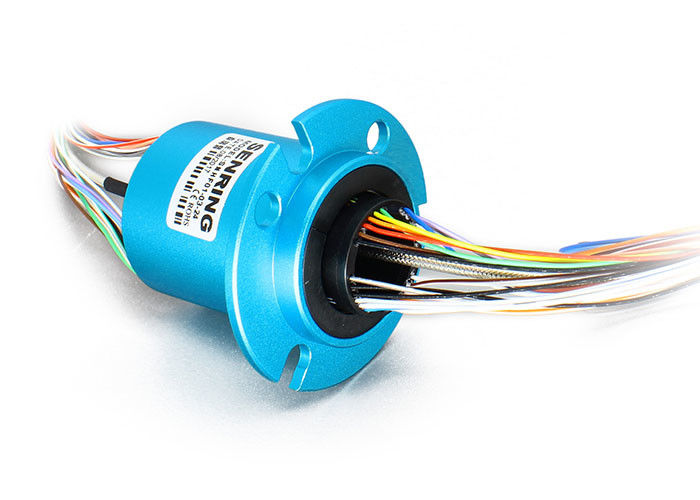

1 deslizamento de alta frequência Ring With Aluminum Alloy Housing dos canais e tempo da vida mais longa
Descrição da junção HF0103-32 giratória de alta frequência
A junção giratória coaxial da micro-ondas da série de SENRING HF0103-32 é um anel deslizante comum giratório singal do canal RF/microwave, frequência DC~3GHz, conector RJ405, a junção giratória coaxial da micro-ondas da série da velocidade 100RPM.HF0103-32 do trabalho pode ser poder ou sinal transmissor da liga
Características da junção HF0103-32 giratória de alta frequência
1. canal do RF: 1 canal, canal do sinal/poder: 1~24 canais;
2. Frequência: DC~3GHz;
3. Baixa relação da perda de inserção e de onda de posição de tensão;
4. Pedido para a antena satélite, Navio-carregado, veículo, radar, banco do teste da antena de micro-ondas….etc.; ;
5. Usado nos dispositivos contínuos da rotação 360° para transferir sinais de alta frequência;
6. Pode ser liga que transmite 1~24 sinais circuits@2A, corrente maior pode ser personalizado;
7. Estrutura integrada, a instalação fácil;
Especificação técnica da junção HF0103-32 giratória de alta frequência
| Tipo do conector | co-axial RG405 (podem adicionar SMA, MCX, MMCX os conectores) |
| Frequência | C.C. a 3 gigahertz |
| VSWR (máximo) | 1.7@DC a 3 gigahertz |
| Flutuação de VSWR (máxima) | 0,05 |
| Poder máximo (máximo) | 500W |
| Velocidade de gerencio (máxima) | 250RPM |
| Começando o torque (máximo) | 0.5N.cm |
| Carga axial do conector (máxima) | ±0.1N |
| Material de isolamento | PTFE |
| Temperatura | -55 a +85℃ (temperatura do trabalho) -55 a +85℃ (temperatura de armazenamento) |
| Estilo | Mim tipo |
| Fase wow (grau máximo) | 1° |
| Perda de inserção | 0,25 C.C. do DB @ a 1,5 gigahertz 0,30 DB @10 a 3 gigahertz |
| Flutuação da perda de inserção | 0,05 DB |
| Poder médio (máximo) | 200 gigahertz de W @1.5 500 W @3GHz |
| vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Torque de gerencio (máximo) | 0,5 N.cm |
| Carga radial do conector (máxima) | ±0.1N |
| Categoria do IP | CRNA do IP 40. EN 60529 |
| Umidade | 95% (umidade do trabalho) 85% (umidade do armazenamento) |
| Mecânico | |
| Vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura | -30℃~80℃ |
| Umidade | RH de 0~85% |
| Material do contato | ouro-ouro |
| Abrigando o material | plástico |
| Torque | canais 0.05N.m+0.01N.m/6 |
| Elétrico | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência de Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Especs. do fio de ligação. | AWG#26 Prata-chapeou o Teflon | |
| Comprimento do fio de ligação | padrão 150mm (pode ser personalizado) |
|
| Resistência de Insolution | 300VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Categoria do IP | IP51 | |

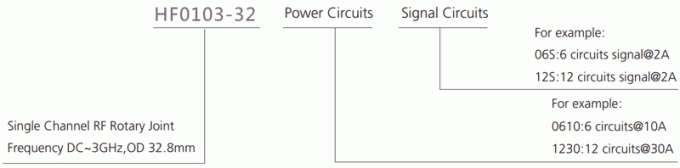

Descrição da número da peça

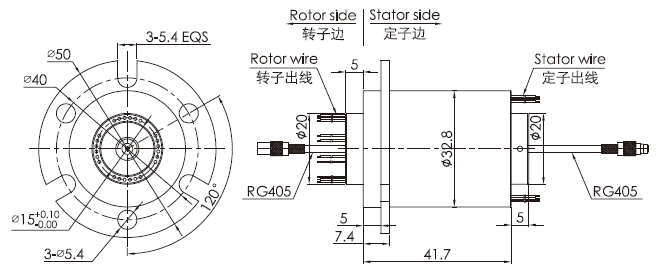

Desenho
Lista modelo padrão
| lista modelo | Canal do RF | Frequência | Circuitos não (10A) | Circuitos não (0~2A) | Comprimento L (milímetros) |
| HF0103-32-18 | 1 canal | DC~3GHz | 0 | 18 canais | 41.7mm |
| HF0103-32-24 | 1 canal | DC~3GHz | 0 | 24 canais | 41.7mm |
