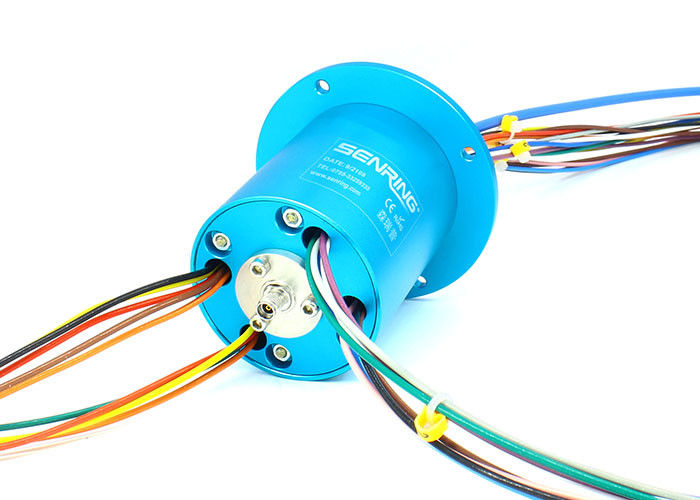

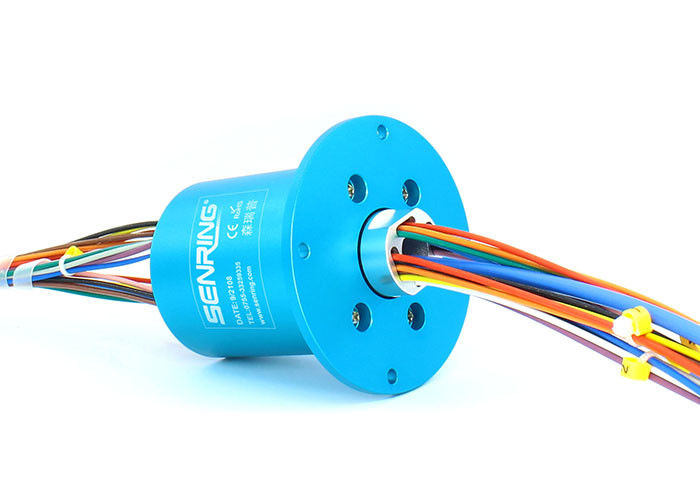

Junção giratória de alta frequência do conector de SMA-K com monocanal de 18GHz
Descrição da junção HF0118-56 giratória de alta frequência
A junção giratória do RF da série de SenRing HF0118-56 é uma junção giratória do RF do monocanal com uma escala de frequência da C.C. a 18GHz. O tipo comum não é especificado, e a velocidade máxima é 100RPM. HF0118-56 é um produto tornou-se especialmente para cumprir as exigências da transmissão de sinais digitais ou análogos de série de alta velocidade. Pode misturar 1-48 circuitos elétricos, e se você precisa de combinar a transmissão da corrente e dos sinais, você pode escolher outros modelos.
Características da junção HF0118-56 giratória de alta frequência
1. sinais de alta frequência do canal DC~18GHz do apoio 1;
2. Pode ser poder da liga ou sinais transmissores (1-48 fios);
3. Baixa relação da perda de inserção e de onda de posição de tensão;
Pedido para a antena satélite, veículo, radar, banco do teste da antena de micro-ondas….etc.;
Especificação técnica da junção HF0118-56 giratória de alta frequência
| Tipo do conector | SMA-K (50Ω) |
| Frequência | C.C. a 18 gigahertz |
| VSWR (máximo) | 1.3@DC a 10 gigahertz 1.4@DC a 18 gigahertz |
| Flutuação de VSWR (máxima) | 0,05 |
| Poder máximo (máximo) | 3000W |
| Velocidade de gerencio (máxima) | 250RPM |
| Começando o torque (máximo) | 0.5N.cm |
| Carga axial do conector (máxima) | ±0.1N |
| Material de isolamento | PTFE |
| Temperatura | -55 a +85℃ (temperatura do trabalho) -55 a +85℃ (temperatura de armazenamento) |
| Categoria do IP | CRNA do IP 40. EN 60529 |
| Estilo | Mim tipo |
| Fase wow (grau máximo) | 1° |
| Perda de inserção | 0,25 C.C. do DB @ a 10 gigahertz 0,30 DB @10 a 18 gigahertz |
| Flutuação da perda de inserção | 0,05 DB |
| Poder médio (máximo) | 500 gigahertz de W @1 200 W @6GHz 100 gigahertz de W @12 30 W @18GHz |
| vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Torque de gerencio (máximo) | 0,5 N.cm |
| Carga radial do conector (máxima) | ±0.1N |
| Umidade | 95% (umidade do trabalho) 85% (umidade do armazenamento) |
| Mecânico | |
| Vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Velocidade de gerencio | 250RPM |
| Temperatura | -30℃~80℃ |
| Umidade | RH de 0~85% |
| Material do contato | ouro-ouro |
| Abrigando o material | liga de alumínio |
| Torque | canais 0.05N.m+0.01N.m/6 |
| Elétrico | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~440VAC/VDC | 0~240VAC/VDC |
| Resistência de Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Especs. do fio de ligação. | AWG#17 Prata-chapeou o fio do Teflon | AWG#22 Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 150mm (pode ser personalizado) | |
| Resistência de Insolution | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Categoria do IP | IP51 | |

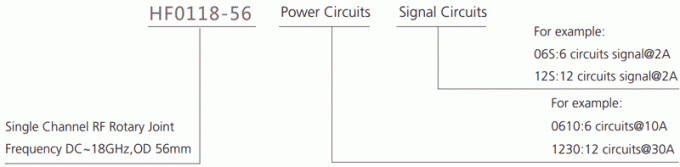

Descrição da número da peça

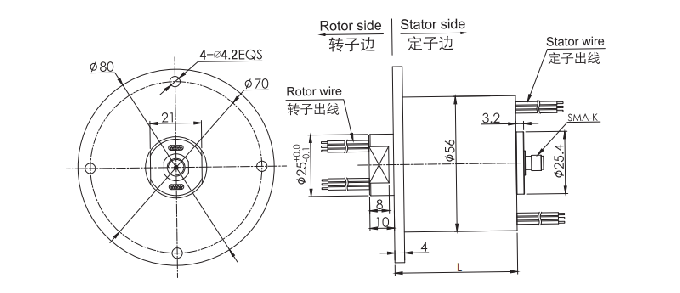

Desenho
| lista modelo | Canal do RF | Frequência | Circuitos não (10A) | Circuitos não (0~2A) | Comprimento L (milímetros) |
| HF0118-56-0610 | 1 canal | DC~18GHz | 6 canais | 0 | 38mm |
| HF0118-56-06S | 1 canal | DC~18GHz | 0 | 6 canais | 38mm |
| HF0118-56-0610-06S | 1 canal | DC~18GHz | 6 canais | 6 canais | 55mm |
| HF0118-56-1210 | 1 canal | DC~18GHz | 12 canais | 0 | 55mm |
| HF0118-56-12S | 1 canal | DC~18GHz | 0 | 12 canais | 55mm |
| HF0118-56-0610-12S | 1 canal | DC~18GHz | 6 canais | 12 canais | 71.5mm |
| HF0118-56-1810 | 1 canal | DC~18GHz | 18 canais | 0 | 71.5mm |
| HF0118-56-18S | 1 canal | DC~18GHz | 0 | 18 canais | 71.5mm |
| HF0118-56-0610-18S | 1 canal | DC~18GHz | 6 canais | 18 canais | 88.5mm |
| HF0118-56-1210-12S | 1 canal | DC~18GHz | 12 canais | 12 canais | 88.5mm |
| HF0118-56-2410 | 1 canal | DC~18GHz | 24 canais | 0 | 88.5mm |
| HF0118-56-24S | 1 canal | DC~18GHz | 0 | 24 canais | 88.5mm |
| HF0118-56-36S | 1 canal | DC~18GHz | 0 | 36 canais | 122mm |
| HF0118-56-48S | 1 canal | DC~18GHz | 0 | 48 canais | 156mm |
