Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
HF0150-12
Contacte-nos
Deslizamento comum giratório Ring For Transmitting Of Analog do canal de sinal 50GHz Rf e sinais de Digitas

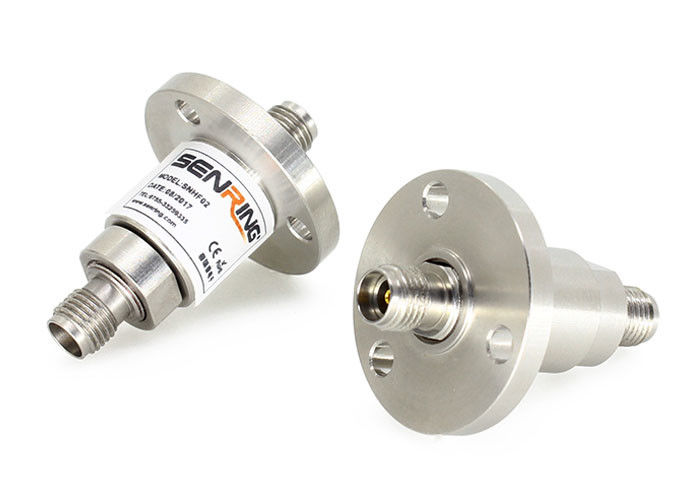

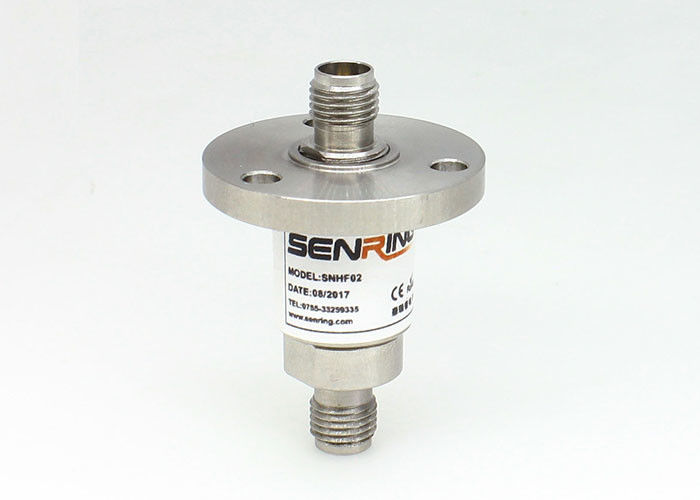

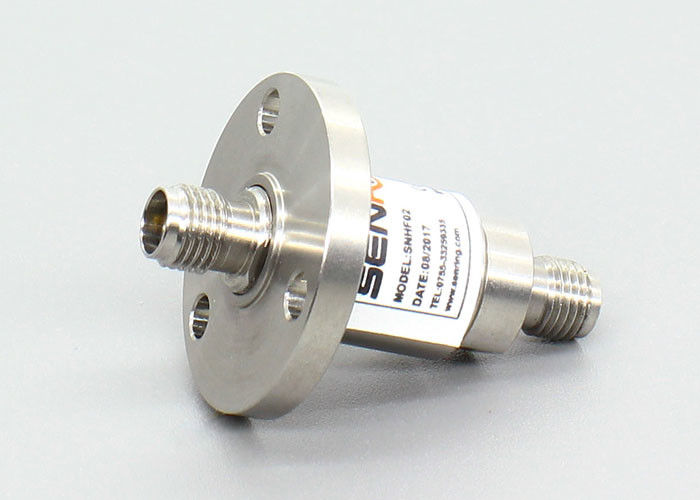

Descrição da junção HF0150-12 giratória de alta frequência
A junção giratória do rf da série de Senring HF0150-12 é um anel deslizante de alta frequência singal do canal (RF), frequência DC~50GHz, 2,4 (K) - conector de F, velocidade 100RPM do trabalho. HF0150-12 é transmitir usado de análogo e os sinais digitais, canal do RF, podem ser personalizados para combinar o poder/sinais.
Características da junção HF0150-12 giratória de alta frequência
1. Pode transmitir (RF coaxial) os sinais de alta velocidade e de alta frequência sem erros;
2. apoia 1 canal de C.C. 50GHz (RF coaxial) à transmissão de alta frequência;
3. tem a relação excelente da perda de inserção e de onda de posição de tensão;
4. apropriado para antenas satélites, dispositivos veículo-montados, radar, bancos do teste da antena de micro-ondas e outros campos.
Especificação técnica da junção HF0150-12 giratória de alta frequência
| Tipo do conector | fêmea de 2.4mm Female-2.4mm (50Ω) |
| Frequência | C.C. a 50 gigahertz |
| VSWR (máximo) | 1.3@DC a 10 gigahertz 1.4@10 a 26.5GHz 1.7@26.5 a 50GHz |
| Flutuação de VSWR (máxima) | C.C. 0.05@ a 26,5 gigahertz 0,2 @ 26,5 a 50 gigahertz |
| Poder máximo (máximo) | 3000W |
| Velocidade de gerencio (máxima) | 150RPM |
| Começando o torque (máximo) | 0.5N.cm |
| Carga axial do conector (máxima) | ±0.1N |
| Temperatura | -55 a +85℃ (temperatura do trabalho) -55 a +85℃ (temperatura de armazenamento) |
| Umidade | 95% (umidade do trabalho) 85% (temperatura de armazenamento) |
| Estilo | Mim tipo |
| Fase wow (grau máximo) | 1°@DC a 26,5 gigahertz 2°@26.5 a 50 gigahertz |
| Perda de inserção | 0,30 C.C. do DB @ a 10 gigahertz 0,50 DB @10 a 26.5GHz 0,90 DB @26.5 a 50GHz |
| Flutuação da perda de inserção | 0,1 DB |
| Poder médio (máximo) | 50 gigahertz de W @1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| vida ativa | > 10 milhões para a referência (depende das condições de trabalho) |
| Torque de gerencio (máximo) | 0,5 N.cm |
| Carga radial do conector (máxima) | ±0.1N |
| Categoria do IP | CRNA do IP 40. EN 60529 |
| Material de isolamento | PTFE |

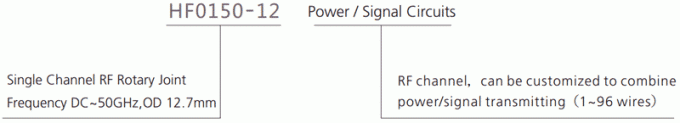

Descrição da número da peça

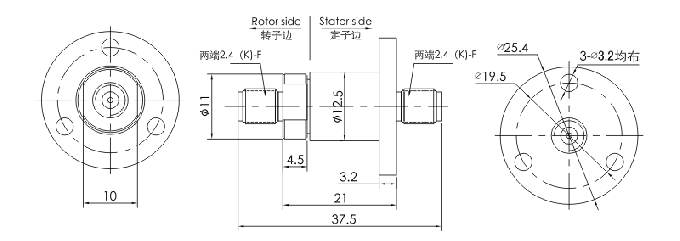

Desenho
FAQ:
Q1: Que dados técnicos devem ser fornecidos para nosso modelo personalizado do anel deslizante.
: Se você quer personalizar o modelo especial do anel deslizante, você precisa de fornecer detalhes como abaixo:
1. velocidade operatring (RPM)
2. o tipo da instalação
3. tamanho do esboço
4. canais (o no. do único fio além do cabo)
5. tensão & atual avaliados para anéis do poder e anéis do sinal
6. o tipo do sinal e relativo
parâmetros (muito importantes)
7. temperatura de funcionamento h.IP (exigências de selagem)
Q2: Quanto tempo é seu prazo de execução de produção?
: Precisa 7 a 15 dias para produtos padrão, 10 a 20 dias para produtos personalizados simples,
15 a 40 dias para produtos personalizados complexos.
