Apoio giratório pneumático da união da passagem M5 um para transmitir poder e sinais misturados

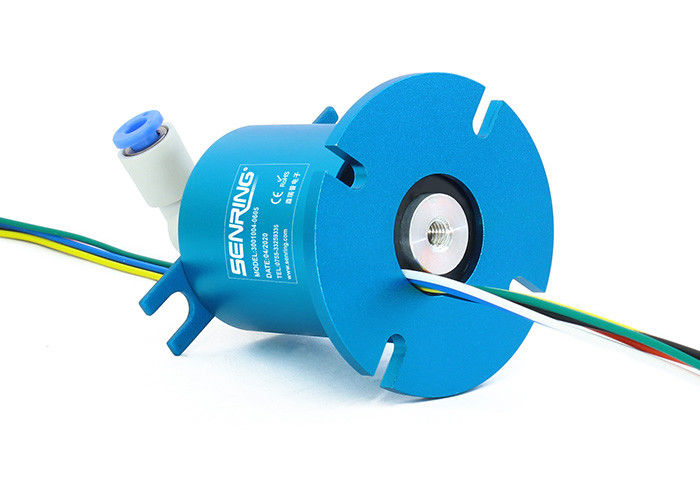

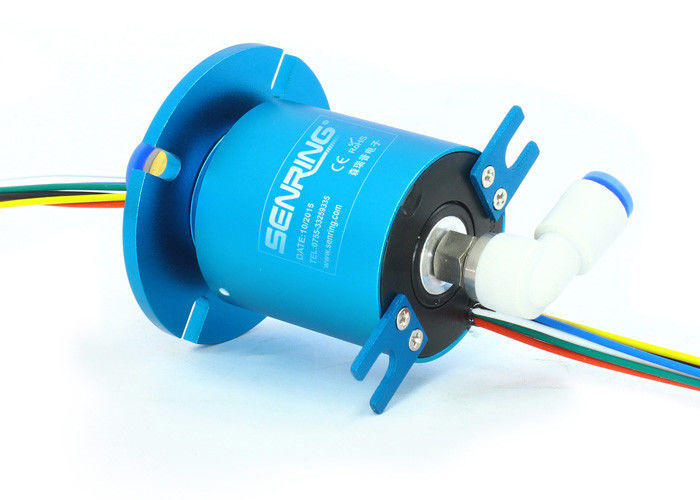

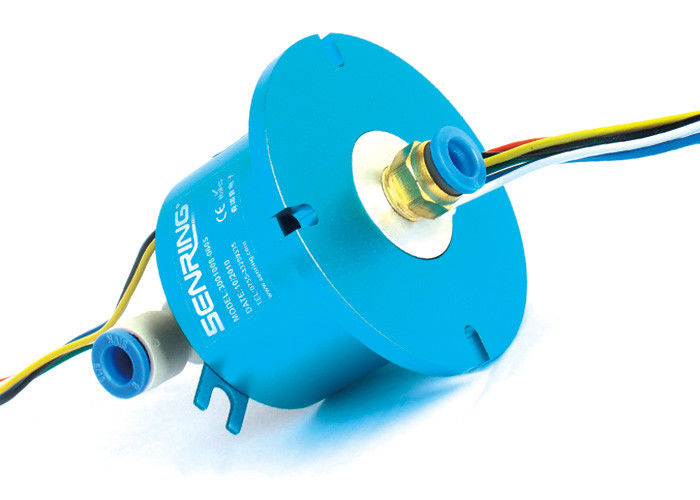

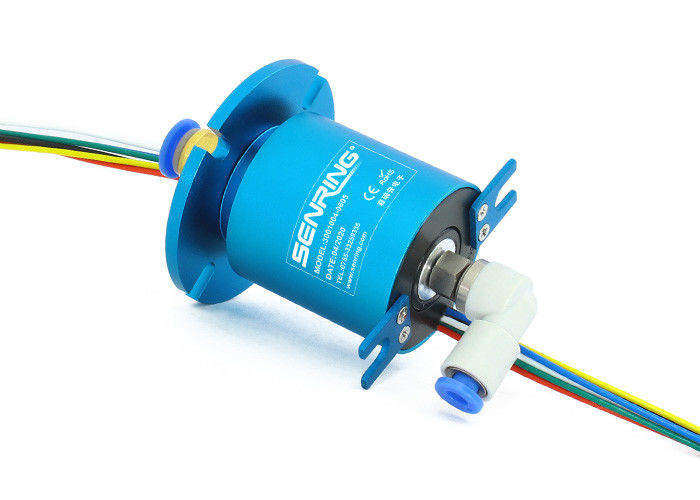

Descrição da união 3001004 giratória pneumática
A junção giratória pneumática de Senring 3001 é uma junção giratória da única passagem que possa girar 360 graus para transmitir vários meios do gás tais como ar comprimido, vapor, e vácuo. Apoia as tubulações de gás múltiplas de 4mm, de 6mm, de 8mm, de 10mm, e de 12mm. A junção giratória pneumática de 3001 séries igualmente inclui uma série comum giratória elétrica, que não possa somente transmitir o gás, mas igualmente mistura-a e para transmitir as várias correntes que variam de 2à 800A. Tem as vantagens do tamanho pequeno, de pouco peso, e o baixo torque.
As uniões giratórias são projetadas para o uso do ar, do gás e do vácuo e são ideais para um número automatização e de aplicações robóticos. Com as uniões giratórias de pouco peso, compactas caracterize uma construção da liga do todo-alumínio e duas passagens independentes do fluxo capazes de transferir tipos diferentes de meios no sametime. Os modelos de aço inoxidável estão disponíveis para impedir a corrosão para o uso com as aplicações que exigem a água ou transferência corrosiva dos meios. Os modelos estão igualmente disponíveis com as glândulas opcionais do selo de cara do anel-O do eixo para o resplendor que monta a união a uma relação.
Características da união 3001004 giratória pneumática
1. Esta é uma junção giratória pneumática da única passagem com um diâmetro exterior de 35mm e uma linha M5.
2. Apoia diâmetros da tubulação de 4mm e de 6mm e pode misturar linhas elétricas, linhas de sinal, ethernet, ônibus industriais, linhas de controle, solenoides, e linhas de detecção.
3. É instalado através de uma flange padrão e pode igualmente ser personalizado com um eixo oco.
4. Pode transmitir os vários meios, incluindo ar comprimido, hidrogênio, nitrogênio, misturas químicas, vapor, a água refrigerando, a água quente, o óleo quente, o petróleo, o ácido sulfúrico, e as bebidas.
Especificação técnica da união 3001004 giratória pneumática
| Passagens (gás) | 1 passagem |
| Tamanho da tubulação | tubulação de 4mm, porto M5 |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 10millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Máximo Operating Pressão |
Pressão positiva 10Mpa 10Mpa, vácuo: -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 200mm (pode ser personalizado) | |
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |

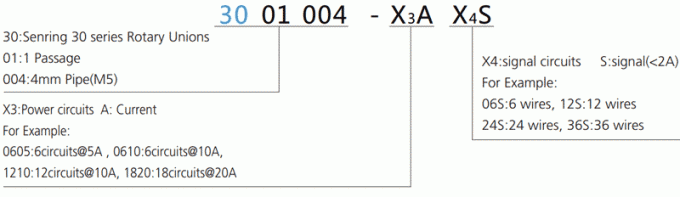

Descrição da número da peça

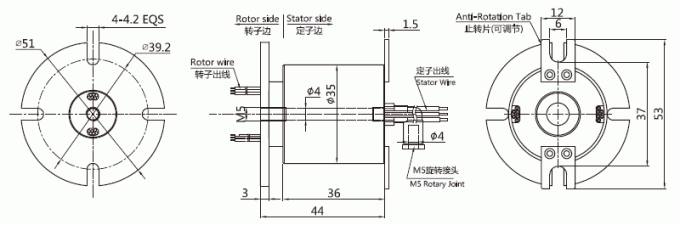

Desenho
Lista modelo padrão
| List modelo | Passagens (gás) | Circuitos de poder (10A) | Circuitos do sinal (2A) | Comprimento L (milímetros) |
| 3001004-06S | 1 passagem | 0 | 6 | 36 |
| 3001004-08S | 1 passagem | 0 | 8 | 36 |
| 3001004-0610 | 1 passagem | 6 | 0 | 36 |
| 3001004-12S | 1 passagem | 0 | 12 | 36 |
