Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
H2586f
Contacte-nos

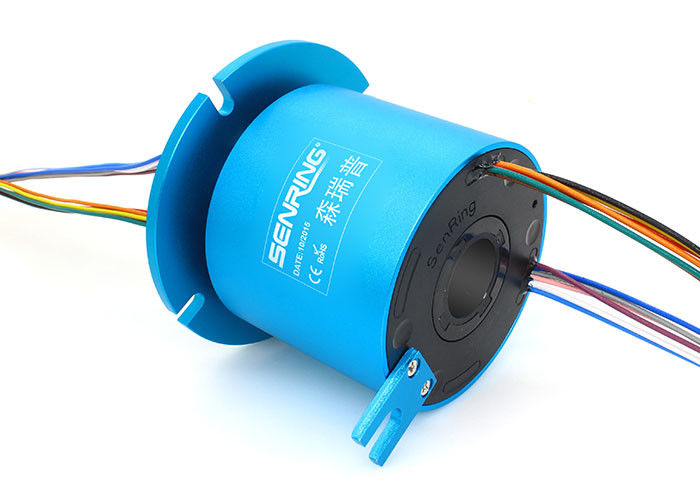

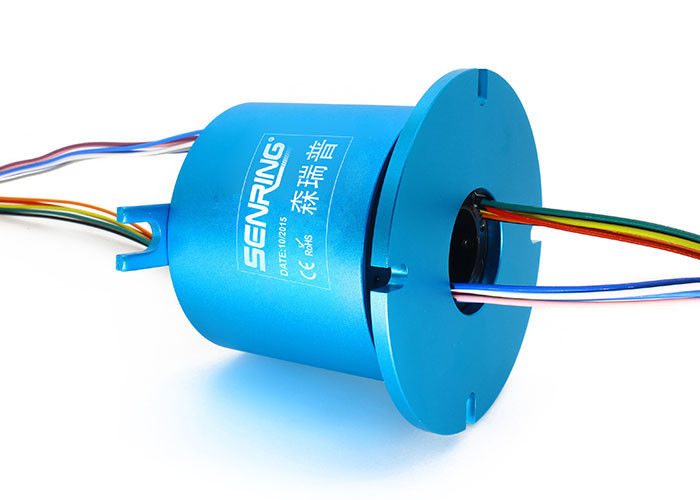

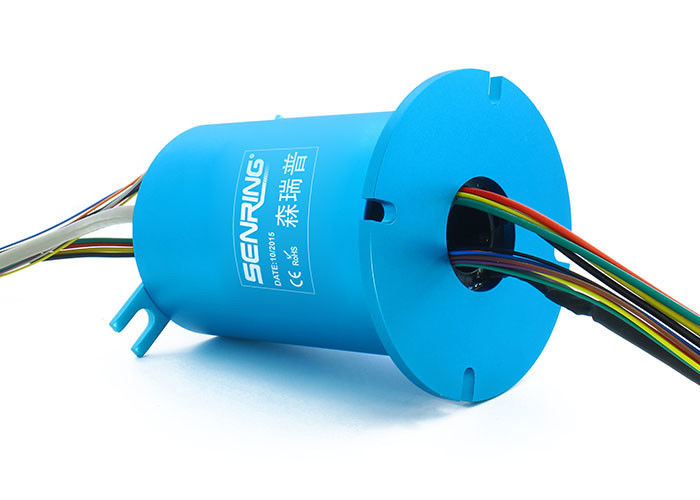

Eletromecânico através do furo furado de Ring Aluminium Alloy 25.4mm do deslizamento
Descrição de H2586f através do anel deslizante furado

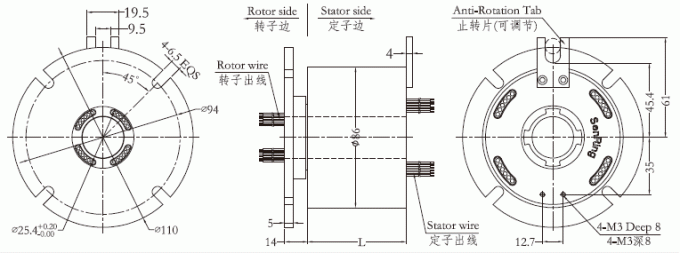

A série de H2586F é um anel deslizante condutor oco com uma montagem da flange do rotor e uma abertura do centro de 25.4mm. Tem um diâmetro exterior de 86mm e é apropriada para sinais de condução ou transmissores em todo o dispositivo de gerencio com um eixo de gerencio ≤25.4mm. O anel deslizante oco de H2586F tem especificações padrão múltiplas, apoiando o sinal 0~10A atual ou 0~2A, que pode ser paralelizado para conseguir 20A ou atual maior. Se a personalização é exigida, contacte por favor os pessoais técnicos de Senoirup.
Características de H2586f através do anel deslizante furado
1. a tecnologia avançada da escova de contato do multi-ponto assegura o contato seguro com baixa fricção;
2. O modelo padrão apoia 2~36 circuitos power@10A (N*10A)) ou 2~72circuits signal@2A, corrente e canais pode ser personalizado;
3. Pode ser personalizado para combinar transmitir do poder/sinal
4. Poder transmissor do apoio com sinais;
5. Projeto integrado da estrutura, a instalação fácil.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |

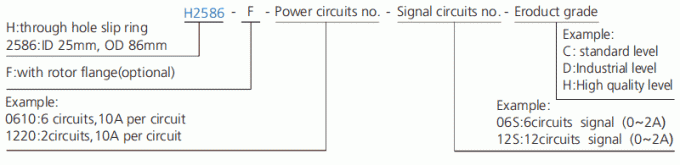

| modelo | circuitos | Comprimento L (milímetros) | modelo | circuitos | Comprimento L (milímetros) | ||
| 10A | sinal ou 0-5A | 10A | sinal ou 0-5A | ||||
| H2586F-02S | 0 | 2 | 32 | H2586F-1210-12S | 12 | 12 | 120 |
| H2586F-0210 | 2 | 0 | 32 | H2586F-1810-06S | 18 | 6 | 120 |
| H2586F-03S | 0 | 3 | 36 | H2586F-2410 | 24 | 0 | 120 |
| H2586F-0310 | 3 | 0 | 36 | H2586F-30S | 0 | 30 | 144 |
| H2586F-06S | 0 | 6 | 48 | H2586F-0610-24S | 6 | 24 | 144 |
| H2586F-0210-04S | 2 | 4 | 48 | H2586F-1210-18S | 12 | 18 | 144 |
| H2586F-0410-02S | 4 | 2 | 48 | H2586F-1810-12S | 18 | 12 | 144 |
| H2586F-0610 | 6 | 0 | 48 | H2586F-2410-06S | 24 | 6 | 144 |
| H2586F-12S | 0 | 12 | 72 | H2586F-3010 | 30 | 0 | 144 |
| H2586F-0210-10S | 2 | 10 | 72 | H2586F-36S | 0 | 36 | 168 |
| H2586F-0310-09S | 3 | 9 | 72 | H2586F-0610-30S | 6 | 30 | 168 |
| H2586F-0610-06S | 6 | 6 | 72 | H2586F-1210-24S | 12 | 24 | 168 |
| H2586F-0810-04S | 8 | 4 | 72 | H2586F-3610 | 36 | 0 | 168 |
| H2586F-1010-02S | 10 | 2 | 72 | H2586F-42S | 0 | 42 | 192 |
| H2586F-1210 | 12 | 0 | 72 | H2586F-0610-36S | 6 | 36 | 192 |
| H2586F-18S | 0 | 18 | 96 | H2586F-1210-30S | 12 | 30 | 192 |
| H2586F-0210-16S | 2 | 16 | 96 | H2586F-48S | 0 | 48 | 216 |
| H2586F-0410-14S | 4 | 14 | 96 | H2586F-0610-42S | 6 | 42 | 216 |
| H2586F-0610-12S | 6 | 12 | 96 | H2586F-1010-38S | 10 | 38 | 216 |
| H2586F-0810-10S | 8 | 10 | 96 | H2586F-1210-36S | 12 | 36 | 216 |
| H2586F-1010-08S | 10 | 8 | 96 | H2586F-1810-30S | 18 | 30 | 216 |
| H2586F-1210-06S | 12 | 6 | 96 | H2586F-2410-24S | 24 | 24 | 216 |
| H2586F-1410-04S | 14 | 4 | 96 | H2586F-60S | 0 | 60 | 264 |
| H2586F-1610-02S | 16 | 2 | 96 | H2586F-0610-54S | 6 | 54 | 264 |
| H2586F-24S | 0 | 24 | 120 | H2586F-1010-50S | 10 | 50 | 264 |
| H2586F-0410-20S | 4 | 20 | 120 | H2586F-1210-48S | 12 | 48 | 264 |
| H2586F-0610-18S | 6 | 18 | 120 | H2586F-72S | 0 | 72 | 312 |
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para os circuitos no. de 20A use.10A e o no. dos circuitos do sinal (5A) pode ser personalizado baseado nos produtos padrão, inquérito Senring dos pls para detalhes.
Tabela da categoria de H2586f
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
