Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
H2056f
Contacte-nos
O deslizamento Ring Current And Channels Can de Mini Hole Size Through Hole seja personalizado

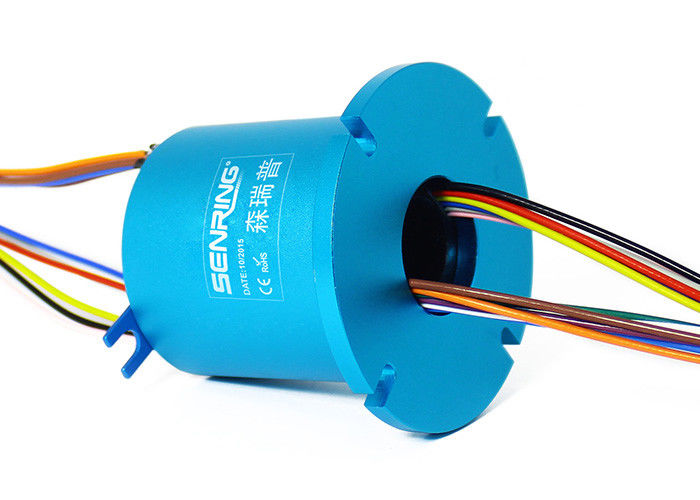

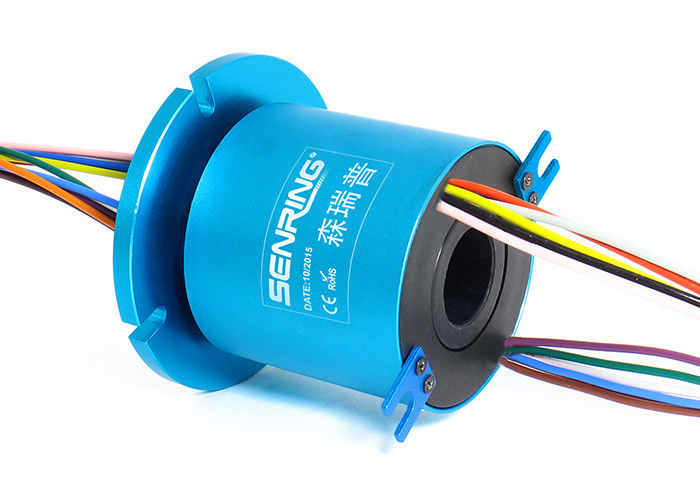

Descrição de H2056f através do anel deslizante furado
A série de H2056F é um anel condutor oco diminuto com uma abertura do centro de 20mm (apropriado para algum dispositivo de gerencio com um diâmetro de furo ≤20mm) e um diâmetro exterior de 56mm. Pode estavelmente transmitir 2 a 8 canais da corrente 0~2A ou do sinal e pode ser usada em todo o dispositivo que exigir uma rotação de 360 graus e condutor ou uma transmissão de vários sinais.
Características de H2056f através do anel deslizante furado
1. a tecnologia avançada da escova de contato do multi-ponto assegura o contato seguro com baixa fricção;
2. O modelo padrão apoia 2~24 circuitos power@10A ou 2~48 circuitos signal@2A, a corrente e os canais podem ser personalizados;
3. Pode ser personalizado para combinar transmitir do poder/sinal
4. Poder transmissor do apoio com sinais;
5. Projeto integrado da estrutura, a instalação fácil.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |

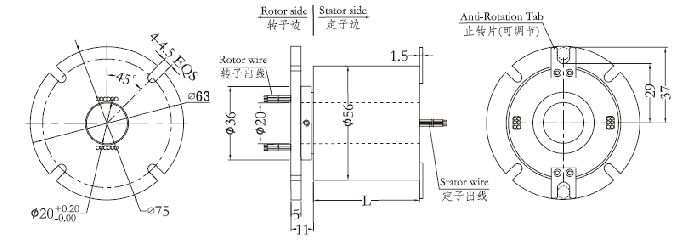

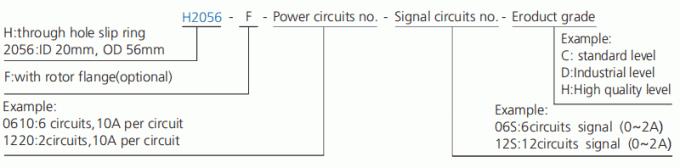

| modelo | circuitos | Comprimento L (milímetros) | modelo | circuitos | Comprimento L (milímetros) | ||
| 10A | sinal ou 0-5A | 10A | sinal ou 0-5A | ||||
| H2056F-02S | 0 | 2 | 34 | H2056F-1010-08S | 10 | 8 | 68,5 |
| H2056F-0210 | 2 | 0 | 34 | H2056F-1210 | 12 | 0 | 68,5 |
| H2056F-03S | 0 | 3 | 34 | H2056F-1410-04S | 14 | 4 | 68,5 |
| H2056F-0310 | 3 | 0 | 34 | H2056F-1610-02S | 16 | 2 | 68,5 |
| H2056F-06S | 0 | 6 | 34 | H2056F-24S | 0 | 24 | 85,5 |
| H2056F-0210-04S | 2 | 4 | 34 | H2056F-0410-20S | 4 | 20 | 85,5 |
| H2056F-0410-02S | 4 | 2 | 34 | H2056F-0610-18S | 6 | 18 | 85,5 |
| H2056F-0610 | 6 | 0 | 34 | H2056F-1210-12S | 12 | 12 | 85,5 |
| H2056F-12S | 0 | 12 | 52 | H2056F-1810-06S | 18 | 6 | 85,5 |
| H2056F-0210-10S | 2 | 10 | 52 | H2056F-2410 | 24 | 0 | 85,5 |
| H2056F-0310-09S | 3 | 9 | 52 | H2056F-30S | 0 | 30 | 101 |
| H2056F-0610-06S | 6 | 6 | 52 | H2056F-0210-28S | 2 | 28 | 101 |
| H2056F-0810-04S | 8 | 4 | 52 | H2056F-0410-26S | 4 | 26 | 101 |
| H2056F-1010-02S | 10 | 2 | 52 | H2056F-0610-24S | 6 | 24 | 101 |
| H2056F-1210 | 12 | 0 | 52 | H2056F-36S | 0 | 36 | 119 |
| H2056F-18S | 0 | 18 | 68,5 | H2056F-0410-32S | 4 | 32 | 119 |
| H2056F-0210-16S | 2 | 16 | 68,5 | H2056F-0610-30S | 6 | 30 | 119 |
| H2056F-0410-14S | 4 | 14 | 68,4 | H2056F-42S | 0 | 42 | 137 |
| H2056F-0610-12S | 6 | 12 | 68,5 | H2056F-0410-38S | 4 | 38 | 137 |
| H2056F-0810-10S | 8 | 10 | 68,5 | H2056F-48S | 0 | 48 | 153 |
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para os circuitos no. de 20A use.10A e o no. dos circuitos do sinal (5A) pode ser personalizado baseado nos produtos padrão, inquérito Senring dos pls para detalhes.
Tabela da categoria de H2056f
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
