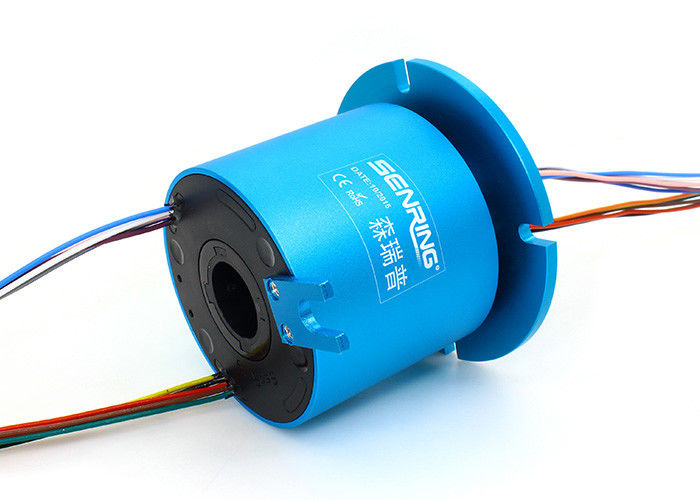

Miniatura com o tamanho 12.7mm de Ring Rotor Flange Installation Hole do deslizamento do furo
Descrição de H1256f através do anel deslizante furado
Série de H1256F através da instalação furada da flange do rotor do anel deslizante, tamanho 12.7mm do furo (apropriado para shaft≤12.7mm), OD 56mm. Pode estavelmente transmitir 2~12 circuitos power@10A ou signal@2A e aplicado a todos os dispositivos onde exige para transmitir o poder e os sinais
Características de H1256f através do anel deslizante furado
1. a tecnologia avançada da escova de contato do multi-ponto assegura o contato seguro com baixa fricção;
2. Poder do apoio 2~12circuits/sinal (2A, N*2A), personalizado para mais circuitos ou grande corrente;
3. Pode ser personalizado para combinar transmitir do poder/sinal
4. Poder transmissor do apoio com sinais;
5. Projeto integrado da estrutura, a instalação fácil.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |

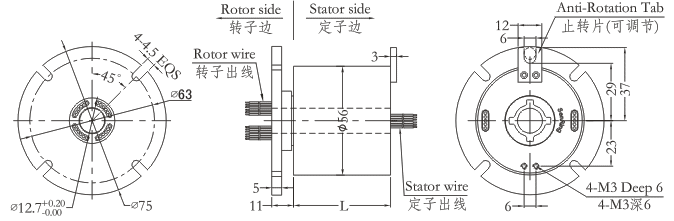

| modelo | circuitos | Lengtd L (milímetros) | modelo | circuitos | Lengtd L (milímetros) | ||
| 10A | sinal ou 0-5A | 10A | sinal ou 0-5A | ||||
| H1256F-02S | 0 | 2 | 27 | H1256F-1010-08S | 10 | 8 | 71,5 |
| H1256F-0210 | 2 | 0 | 27 | H1256F-1210-06S | 12 | 6 | 71,5 |
| H1256F-03S | 0 | 3 | 30 | H1256F-1410-04S | 14 | 4 | 71,5 |
| H1256F-0310 | 3 | 0 | 30 | H1256F-1610-02S | 16 | 2 | 71,5 |
| H1256F-06S | 0 | 6 | 38 | H1256F-24S | 0 | 24 | 88,5 |
| H1256F-0210-04S | 2 | 4 | 38 | H1256F-0410-20S | 4 | 20 | 88,5 |
| H1256F-0410-02S | 4 | 2 | 38 | H1256F-0610-18S | 6 | 18 | 88,5 |
| H1256F-0610 | 6 | 0 | 38 | H1256F-1210-12S | 12 | 12 | 88,5 |
| H1256F-12S | 0 | 12 | 55 | H1256F-1810-06S | 18 | 6 | 88,5 |
| H1256F-0210-10S | 2 | 10 | 55 | H1256F-2410 | 24 | 0 | 88,5 |
| H1256F-0310-09S | 3 | 9 | 55 | H1256F-30S | 0 | 30 | 104 |
| H1256F-0610-06S | 6 | 6 | 55 | H1256F-0210-28S | 2 | 28 | 104 |
| H1256F-0810-04S | 8 | 4 | 55 | H1256F-0410-24S | 4 | 26 | 104 |
| H1256F-1010-02S | 10 | 2 | 55 | H1256F-0610-24S | 6 | 24 | 104 |
| H1256F-1210 | 12 | 0 | 55 | H1256F-36S | 0 | 36 | 122 |
| H1256F-18S | 0 | 18 | 71,5 | H1256F-0410-32S | 4 | 32 | 122 |
| H1256F-0210-16S | 2 | 16 | 71,5 | H1256F-0610-30S | 6 | 30 | 122 |
| H1256F-0410-14S | 4 | 14 | 71,5 | H1256F-42S | 0 | 42 | 140 |
| H1256F-0610-12S | 6 | 12 | 71,5 | H1256F-0410-38S | 4 | 38 | 140 |
| H1256F-0810-10S | 8 | 10 | 71,5 | H1256F-48S | 0 | 48 | 156 |
* observação: os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 2A para obter paralelamente N*2A, tal como 2 circuitos de 2A para o uso 4A.

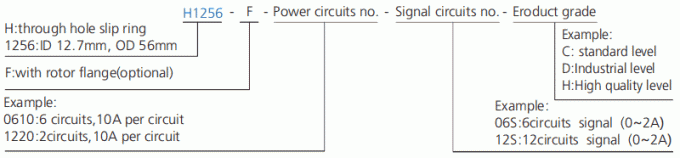

Tabela da categoria de H1256f
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
