Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
H0522
Contacte-nos

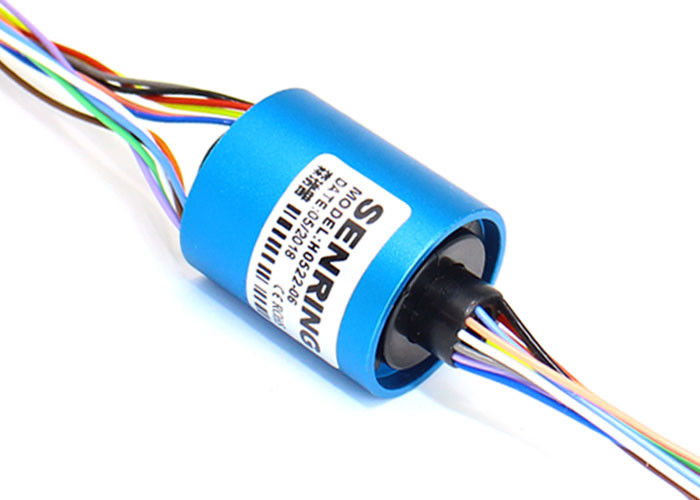

o tamanho Mini Through Hole Precision Slip do furo de 5mm o sinal do anel 2-12circuits que para cada um prende é 2A
Descrição de H0522 através do anel deslizante do furo
A série de SenRing H0522 é um anel deslizante condutor do através-furo diminuto com um diâmetro do através-furo de 5mm (apropriado para algum dispositivo de gerencio com um diâmetro de ≤5mm) e um diâmetro exterior de 22mm. A série H0522 é um dispositivo condutor da precisão com uma abertura pequena, uma corrente pequena, e uma estrutura integral diminuta que possa estavelmente transmitir os sinais 5A atual (multiplicado por 5A) ou 2A.
Características de H0522 através do anel deslizante do furo
1. categoria IP51 do IP (pode ser IP51~IP68 personalizado);
2. O modelo padrão apoia a corrente dos circuitos 2-12 (5A/10A/30A); a corrente e os canais podem ser personalizados;
3. Tamanho pequeno do OD, desempenho estável, lifertime longo;
4. Produto padrão, estoques disponíveis;
5. Poder transmissor do apoio com sinais;
6. Projeto integrado da estrutura, a instalação fácil.
Aplicação:
Pode ser usado nos vários dispositivos que exigem uma condução de 360 graus ou a transmissão de gerencio de vários sinais de controle, tais como luzes da fase do diodo emissor de luz, a iluminação exterior rotatable do diodo emissor de luz, sistemas inteligentes do robô da segurança interna, luzes rotatable da parede do diodo emissor de luz, e robôs inteligentes.
| Parâmetros mecânicos | |
| Vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Material do contato | refira a tabela da categoria do anel deslizante |
| Abrigando o material | Liga do AL |
| Torque | fio 0.05N.m+0.02N.m/6 |
| Categoria do IP | IP51 |
| Parâmetros elétricos | ||
| Especs. | Poder | Sinal |
| Escala da tensão | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistência de Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Especs. do fio de ligação. | AWG28# Prata-chapeou o Teflon | AWG28# Prata-chapeou o Teflon |
| comprimento do fio de ligação | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |

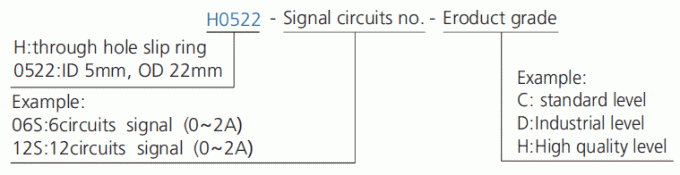

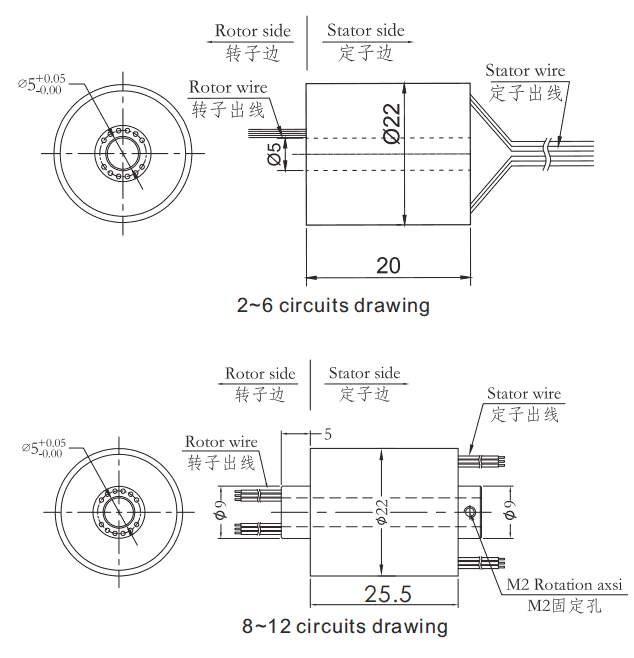

| modelo | circuitos (sinal ou 0-2A) | Comprimento L (milímetros) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25,5 |
| H0522-10S | 10 | 25,5 |
| H0522-12S | 12 | 25,5 |
Tabela da categoria H0522
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | metal precioso |
| H (de alta qualidade) | 1000RPM | revoluções de 150 milhões | liga de ouro |
Se você quer costomize o modelo especial do anel deslizante, você precisa de fornecer detalhes como abaixo:
a. velocidade operatring (RPM)
B. o tipo da instalação
c. tamanho do esboço
d. canais (o no. do único fio além do cabo)
o E. avaliou a tensão & a corrente para anéis do poder e anéis do sinal
f. o tipo do sinal e relativo
arameters do P. (muito importantes)
g. temperatura de funcionamento
h. IP (exigências de selagem)
