Apoio giratório elétrico da união para transmitir poder e sinais misturados

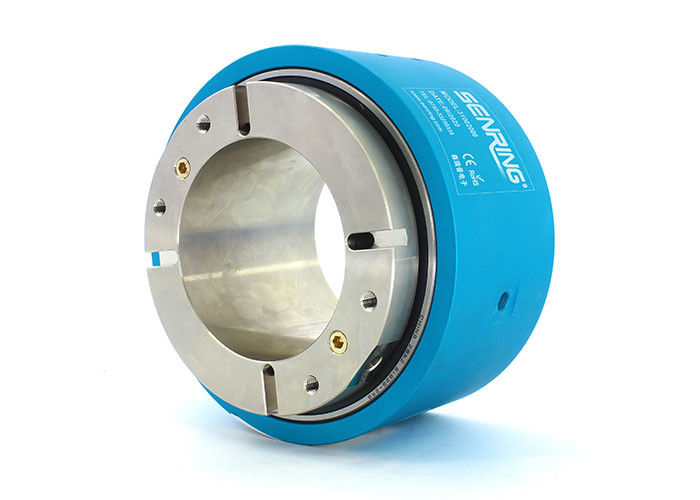

Descrição do anel deslizante do eixo 31002006 oco

A junção giratória pneumática da cavidade 100mm é projetada segurar uma pressão e um caudal máximos do gás ou do líquido que estão sendo transferidos. O centro oco permite um eixo de gerencio passar através do centro da junção, que é útil nas aplicações onde o componente de gerencio precisa de ser conduzido por um motor ou pelo outro dispositivo mecânico.

Total, uma junção giratória pneumática da cavidade 100mm é um componente importante em muitas aplicações industriais onde transferência do gás ou do líquido é exigida em um sistema de gerencio.

As uniões que giratórias do eixo da cavidade da passagem de SENRING dois 31002006 séries são 2 2 para fora na união giratória furada oca, tamanho oco padrão 100mm do eixo, o outro tamanho oco do eixo podem ser personalizadas, podem ser instaladas com braço mecânico para girar junto.

Características do anel deslizante do eixo 31002006 oco

1. Pode ser instalado com braço mecânico para girar junto;

2. O apoio transmite poder e sinais misturados, tais como USB, HDMI, ethernet de 1000M, VGA, DVI, o RF coaxial (de alta frequência), o sinal do servo motor, os anéis coletores industriais… etc. do ônibus;

3. 360° transmitem ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva… etc.;

4. Máximo Pressão: 1Mpa (vácuo: -100kPa, de alta pressão pode ser personalizado);

5. ” Porto apoio 2 G1/8 para as tubulações de 6~8mm;

6. Tamanho oco padrão 100mm do eixo.

Ao selecionar uma junção giratória pneumática da cavidade 100mm para uma aplicação específica, há diversos fatores a considerar. Estes incluem:

1. Pressão e caudal: É importante escolher uma junção giratória que possa segurar a pressão e o caudal máximos do gás ou do líquido que estão sendo transferidos no sistema. Isto assegurar-se-á de que a junção se opere de forma eficiente e eficaz.

2. Tamanho e peso: O tamanho e o peso da junção giratória devem ser considerados para assegurar-se de que caiba o espaço disponível e possa facilmente ser montada aos componentes fixos e de gerencio do sistema.

3. Selagem: A junção giratória deve ter a selagem eficaz para impedir o gás ou o escapamento fluido. O tipo de selo usado dependerá do tipo de gás ou de líquido que estão sendo transferidos e das condições operacionais do sistema.

4. Material: O material usou-se para construir a junção giratória deve ser compatível com o gás ou o líquido que estão sendo transferidos e as condições ambientais da aplicação. Materiais comuns usados para incluir de aço inoxidável, de bronze, e o alumínio.

5. Velocidade rotatória: A velocidade rotatória do sistema deve ser considerada ao selecionar uma junção giratória. Umas velocidades rotatórias mais altas podem exigir uma junção giratória mais especializada e mais durável.

6. Temperatura: A temperatura do gás ou o líquido que estão sendo transferidos e a temperatura ambiental da aplicação deve ser considerada ao selecionar uma junção giratória. As altas temperaturas podem exigir um selo ou um material especializado.

Descrição da número da peça

Desenho

Lista modelo padrão

Desenho

Lista modelo padrão

Especificação técnica do anel deslizante de 31002006 séries
