Deslizamento elétrico Ring Assembly For Robotic System da união IP51 giratória elétrica

Apoio giratório elétrico da união de duas passagens para transmitir poder e sinais misturados

Descrição do anel deslizante do eixo 3402004 oco

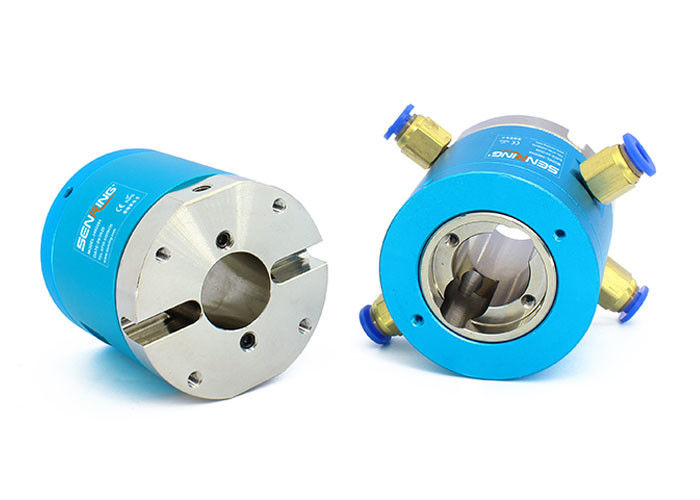

O SenRing junção giratória pneumática de 3402004 séries é uma junção giratória de duplo canal que possa girar 360 graus para transmitir dois canais de ar comprimido, de vapor, de vácuo, e de outros meios do gás. É apropriado para as tubulações de ar de 4mm e de 6mm. Além, esta junção pneumática giratória de 3402 séries não pode somente transmitir o gás mas também mistura e transmite as várias correntes elétricas que variam de 2à 800A. Esta junção giratória é caracterizada por seus tamanho pequeno, torque de pouco peso, baixo, e passagens múltiplas do gás que não interferem um com o otro.

um exemplo de uma aplicação industrial onde o baixo torque seja importante está na robótica. Em sistemas robóticos, as junções giratórias do baixo torque são usadas frequentemente transmitir ar comprimido, vácuo, e outros gás ao braço robótico, aos prendedores, e aos outros terminais. O baixo torque reduz a energia exigida para girar o braço robótico e para executar as tarefas, que resultados no consumo de mais baixa potência e no menos uso e desgaste nos componentes de sistema.

Adicionalmente, as junções giratórias do baixo torque podem melhorar a precisão e a precisão do sistema robótico, que é essencial para executar as tarefas que exigem o movimento e o controle precisos. Por exemplo, na cadeia de fabricação aplicações, os braços robóticos precisam de poder pegarar e colocar componentes pequenos com precisão e precisão. Todo o torque adicional na junção giratória pode fazer com que o braço ultrapasse o alvo, conduzindo aos erros no processo de conjunto.

Consequentemente, usando junções giratórias do baixo torque em aplicações robóticos, a eficiência de sistema total pode ser melhorada, tendo por resultado o melhor desempenho, uns mais baixos custos da energia, e despesas reduzidas da manutenção.

Especificação técnica do anel deslizante do eixo 3402004 oco

Características do anel deslizante do eixo 3402004 oco

1. Pode girar com um braço mecânico.

2. Os apoios misturaram a transmissão do poder e do sinal (por exemplo USB, HDMI, ethernet, VGA, etc.).

3. transmissão 360° de ar comprimido, de vapor, de vácuo, e de várias pressões.

4. Pressão máxima de 1Mpa (de alta pressão pode ser personalizado).

5. Apoia 2 portos M5 para as tubulações de 4~6mm.

6. Tamanho oco padrão do eixo de 20mm.

Descrição da número da peça

Desenho

Lista modelo padrão
