Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
H50119
Contacte-nos

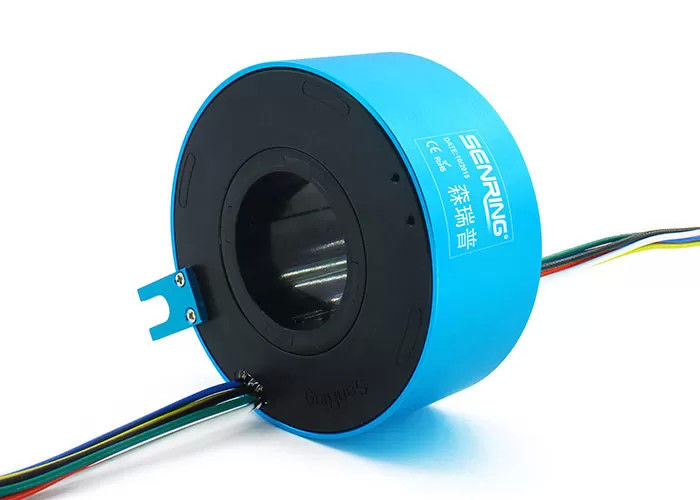

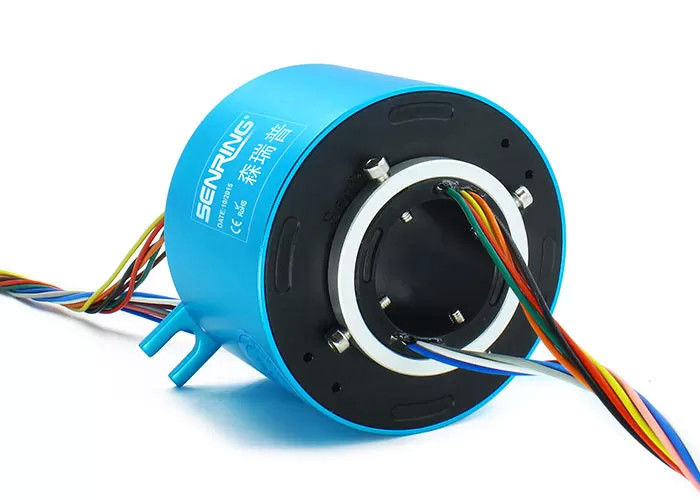

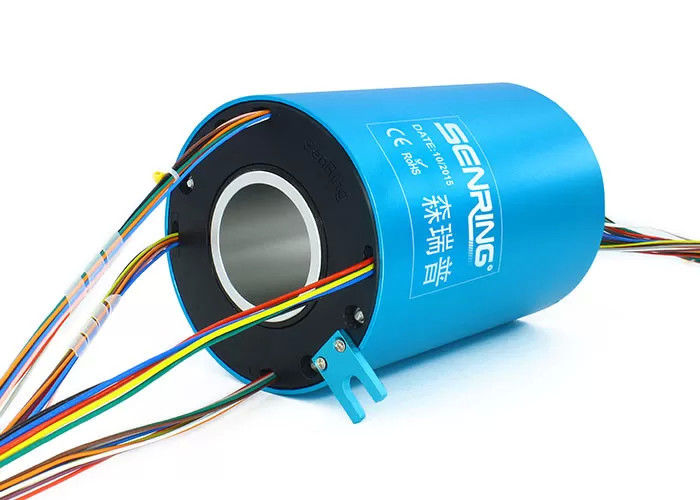

Fabricante OEM Rápido personalizado através do buraco do anel de deslizamento Tamanho do buraco: 50mm
Descrição do H50119 Anel de deslizamento através de furo
Série H50119F é um anel de deslizamento condutor de abertura padrão com uma abertura de 50 mm (apto para qualquer dispositivo rotativo com um diâmetro ≤ 50 mm) e um diâmetro exterior de 119 mm.Pode transmitir de forma estável de 2 a 48 canais de corrente ou sinal e pode ser usado para qualquer dispositivo que requeira rotação de 360 ° para conduzir ou transmitir vários sinais.
| Parâmetros mecânicos | |
| Vida profissional | referir-se à tabela de classificação dos anéis de deslizamento |
| Velocidade de rotação | referir-se à tabela de classificação dos anéis de deslizamento |
| Trabalho temporário. | -30°C a 80°C |
| Umidade de trabalho | 0~85% RH |
| Material de contacto | referir-se à tabela de classificação dos anéis de deslizamento |
| Material de habitação | Ligação AL |
| Torque | 0.05N.m+0.02N.m/6 fios |
| Grau IP | Proteção IP51 |
| Parâmetros elétricos | ||
| Especificações. | Potência | Sinalização |
| Faixa de tensão | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Resistência ao isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Especificação de fio de chumbo. | AWG17# Teflão prateado | AWG22# Teflão prateado |
| comprimento do fio de chumbo | comprimento padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 800VAC@50Hz,60s | |
| Ruído elétrico | < 0,01Ω | |
Características do H50119 Anel de deslizamento através de furo
1. Adotando avançado contato multi-ponto de escova de cluster de metais preciosos, ele garante contato confiável com atrito extremamente baixo;
2Pode transmitir de forma estável 1-48 canais de corrente/sinal, com múltiplas especificações padrão e opções personalizáveis;
3Pode misturar a transmissão de vídeo, dados e outros sinais;
4Suporta transmissão mista de sinais e potência;
5- Design de estrutura integrada, fácil de instalar.
* Observação: os circuitos podem ser combinados em paralelo para maior corrente, N circuitos de 10A para obter N*10A, como 2 circuitos de 10A em paralelo para utilização de 20A.10Circuitos A n.o e circuitos de sinal (A n.o 5)pode ser personalizado com base em produtos padrãoPor favor, pergunte ao Senring para mais detalhes. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H50119 Tabela de classificação
| Código de grau | Velocidade de rotação máxima | Vida profissional | Material de contacto |
| C (Norma) | 250 RPM | 20 milhões de revoluções | metal precioso |
| D ((Indústria) | 600 RPM | 80 milhões de revoluções | metal precioso |
| H ((Alta qualidade) | 1000 RPM | 150 milhões de revoluções | liga de ouro |
