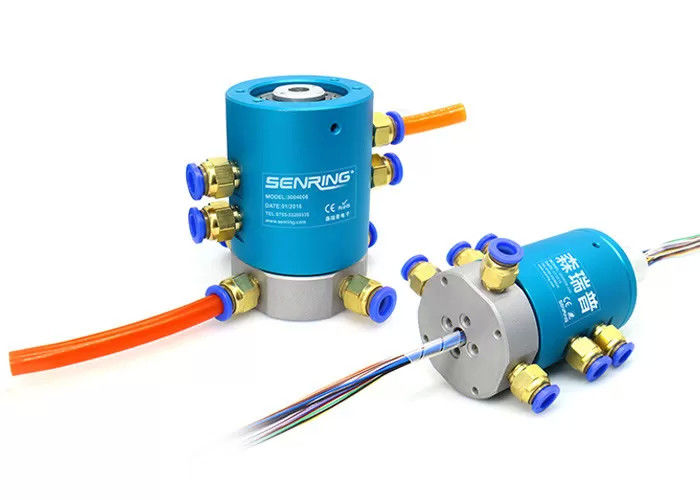

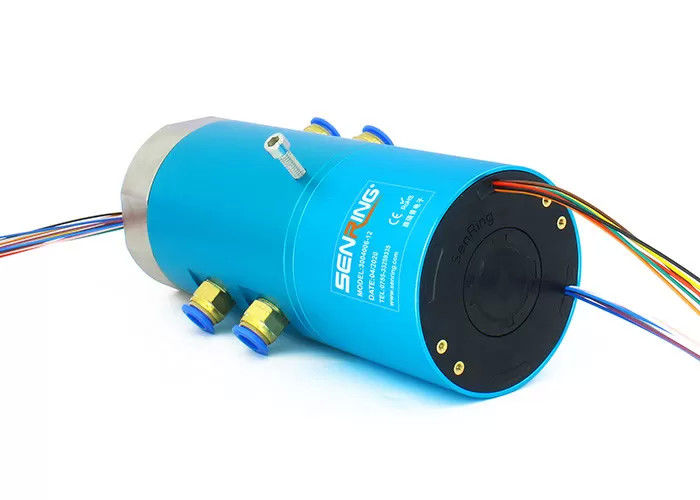

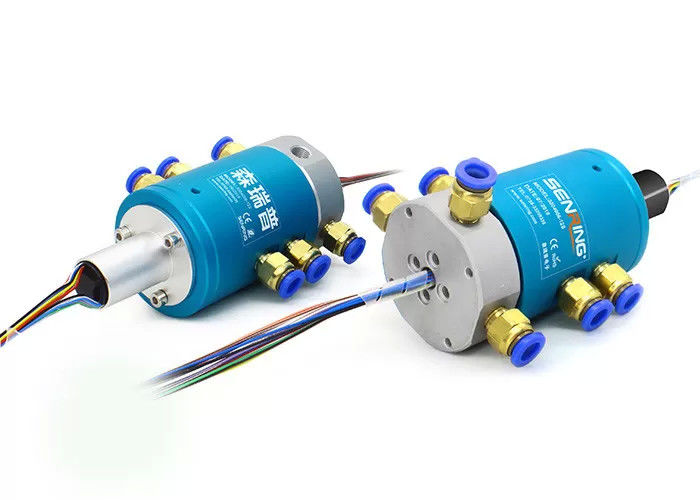

4 passagens 4 canais Ethernet Pneumático Rotativo Joint Slip Ring Pipe Dimensão 6 ~ 8mm

4 passagens 4 canais Ethernet Pneumático Rotativo Joint Slip Ring Pipe Dimensão 6 ~ 8mm

Anel deslizante comum giratório

Anel de deslizamento rotativo da articulação de 8 mm

Anel de deslizamento rotativo Ethernet pneumático

Lugar de origem:

China

Marca:

senring

Certificação:

CE, ISO9001

Número do modelo:

3004006

Contacte-nos

Peça umas citações
Detalhes do produto
Material de habitação:
Liga de alumínio
Contato Materia:
Metal precioso
Tamanho da tubulação:
tubulação de 6~8mm,” porto G1/8
Passagens (gás):
4 passagens
Trabalho temporário.:
-30°C~80°C
Categoria do IP:
IP51
Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
Negociável
Termos de pagamento
T/T, L/C
Descrição do produto

A união rotativa pneumática pode ser combinada para transferir 6 ~ 56 circuitos de energia elétrica / sinal



Descrição da união pneumática rotativa 3004006

A junção rotativa pneumática da série SenRing 3004 é uma junção pneumática rotativa de 4 canais que pode girar 360 graus para transmitir 2 canais de ar comprimido, vapor, vácuo e outros meios de gás.Ele suporta vários tubos de gás com diâmetros de 4 mm, 6mm, 8mm, 10mm e 12mm. A junção rotativa de gás da série 3004 não só pode transmitir gases, mas também a transmissão mista de várias correntes que vão de 2A a 800A.peso leve, pequeno binário e múltiplos canais de gás que não interferem entre si.



Características da posição 3004006União rotativa pneumática

1Pode misturar linhas de alimentação, linhas de sinal, Ethernet, USB, autocarros industriais, linhas de controlo, válvulas solenoides, linhas de indução, etc.;

2O padrão é a montagem de flange e a montagem de eixo oco pode ser personalizada;

3O meio que pode passar inclui ar comprimido, hidrogénio, nitrogénio, gás químico misturado, vapor, água de arrefecimento, água quente, óleo quente, petróleo, ácido sulfúrico, bebidas, etc.



Especificação técnica da união pneumática rotativa 3004006

Passagens ((Gás) 4 passagens
Tamanho do tubo 6~8mm tubo, G1/8" Port
Dados mecânicos
Especificações. dados
Vida profissional 20 milhões para o ref (depende das condições de trabalho)
Velocidade máxima de funcionamento 250 RPM continuamente, 1000 RPM intermitentemente
Trabalho temporário. -30°C a 80°C
Umidade de trabalho 0~85% RH
Contacto Materia Metal precioso
Material de habitação liga de alumínio
Grau IP Proteção IP51
Max. Operação
Pressão
Pressão positiva 1Mpa, vácuo -90kPa
torque < 0,4 N.m.
Dados elétricos
Especificações. dados
Potência Sinalização
Intervalo de tensão 0~440VAC/VDC 0~440VAC/VDC
Resistência ao isolamento Capacidade de produção de energia Capacidade de produção de energia
Especificação do fio de chumbo. AWG17# Fios de teflão prateados AWG22# Fios de teflão prateados
comprimento do fio de chumbo Padrão 250mm (pode ser personalizado)
Resistência ao isolamento 500VAC@50Hz,6s
Ruído eléctrico < 0,01Ω



Descrição da parte n.o

4 passagens 4 canais Ethernet Pneumático Rotativo Joint Slip Ring Pipe Dimensão 6 ~ 8mm 0



Desenho

4 passagens 4 canais Ethernet Pneumático Rotativo Joint Slip Ring Pipe Dimensão 6 ~ 8mm 1



Lista de modelos padrão

Modelo Passagens ((Gás) Tamanho da porta Tamanho do tubo
3004006 4 passagens G1/8" 6 a 8 mm

Desenho
4 passagens 4 canais Ethernet Pneumático Rotativo Joint Slip Ring Pipe Dimensão 6 ~ 8mm 2

Lista de modelos padrão
Modelo Passagens ((Gás) Tamanho da porta Tamanho do tubo Circuitos de sinal ((2A) Comprimento L ((mm)
3004006-06S 4 passagens G1/8" 6 a 8 mm 6 14
3004006-12S 4 passagens G1/8" 6 a 8 mm 12 21
3004006-24S 4 passagens G1/8" 6 a 8 mm 24 35
3004006-36S 4 passagens G1/8" 6 a 8 mm 36 52.3
3004006-56S 4 passagens G1/8" 6 a 8 mm 56 82



Desenho

4 passagens 4 canais Ethernet Pneumático Rotativo Joint Slip Ring Pipe Dimensão 6 ~ 8mm 3



Lista de modelos padrão

Modelo Passagens ((Gás) Tamanho da porta Tamanho do tubo Circuitos de potência ((10A) Circuitos de sinal ((2A) Comprimento L ((mm)
3004006-06S 4 Passagens G1/8" 6 a 8 mm 0 6 38
3004006-0610 4 Passagens G1/8" 6 a 8 mm 6 0 38
3004006-12S 4 Passagens G1/8" 6 a 8 mm 0 12 55
3004006-0610-06S 4 Passagens G1/8" 6 a 8 mm 6 6 55
3004006-1210 4 Passagens G1/8" 6 a 8 mm 12 0 55
3004006-0610-12S 4 Passagens G1/8" 6 a 8 mm 6 12 71.5
3004006-1210-06S 4 Passagens G1/8" 6 a 8 mm 12 6 71.5
3004006-18S 4 Passagens G1/8" 6 a 8 mm 0 18 71.5
Outros produtos 4 Passagens G1/8" 6 a 8 mm 18 0 71.5
3004006-0610-18S 4 Passagens G1/8" 6 a 8 mm 6 18 88.5
3004006-24S 4 Passagens G1/8" 6 a 8 mm 0 24 88.5
3004006-30S 4 Passagens G1/8" 6 a 8 mm 0 30 106
3004006-36S 4 Passagens G1/8" 6 a 8 mm 0 36 125
