Tamanho oco padrão 50mm do eixo de 2 tubulações giratórias do apoio 6~8mm das uniões do eixo da cavidade da passagem

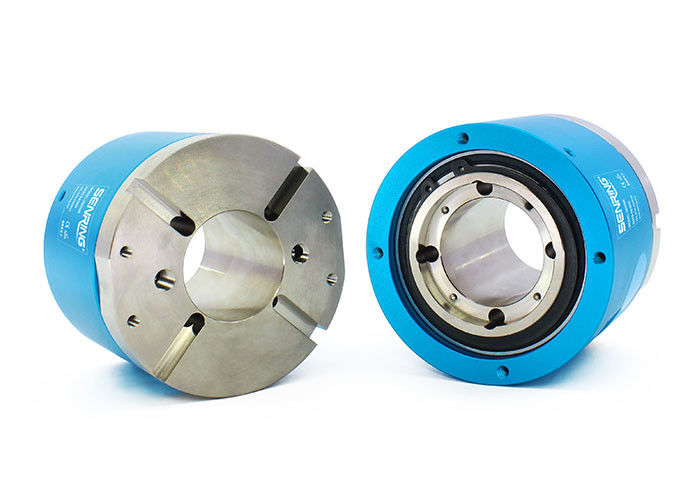

Descrição do anel deslizante do eixo 3502006 oco
As uniões que giratórias do eixo da cavidade da passagem de SENRING 2 3502006 séries são 2 2 para fora na união giratória furada oca, tamanho oco padrão 50mm do eixo, outros tamanhos ocos do eixo podem ser personalizadas.
Especificação técnica do anel deslizante do eixo 3502006 oco
| Passagens (gás) | 2 passagens |
| Tamanho da tubulação | tubulação de 6~8mm, G1/8”; Porto |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Pressão de funcionamento máxima | Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) |
|
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |
Características do anel deslizante do eixo 3502006 oco
1. Pode ser instalado com braço mecânico para girar junto;
2. Poder e sinais misturados transmissores do apoio, tais como USB, HDMI, ethernet de 1000M, VGA, DVI, o RF coaxial (de alta frequência), o sinal do servo motor, os anéis coletores industriais… etc. do ônibus;
3. 360° transmite ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva… etc.;
4. Máximo Pressão: 1Mpa (vácuo: -100kPa, de alta pressão pode ser personalizado);
5. ” Porto apoio 2 G1/8 para as tubulações de 6~8mm;
6. Tamanho oco padrão 50mm do eixo.
Descrição da número da peça
Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3502006 | 2 passagens | G1/8” | 6∼8mm |
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Circuitos de poder (10A) | Circuitos do sinal (5A) | Comprimento L (milímetros) |
| 3502006-1205 | 2 passagens | G1/8” | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 passagens | G1/8” | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 passagens | G1/8” | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 passagens | G1/8” | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 passagens | G1/8” | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 passagens | G1/8” | 6∼8mm | 24 | 0 | 124 |
FAQ:
1. Que é um anel deslizante?
Um anel deslizante é um dispositivo eletromecânico que permita a transmissão do poder e de sinais elétricos de um estacionário a uma estrutura de gerencio. Um anel deslizante pode ser usado em todo o sistema eletromecânico que exigir a rotação ao transmitir o poder ou os sinais. Pode melhorar o desempenho mecânico, simplificar a operação de sistema e eliminar os fios dano-propensos que oscilam das junções móveis.
2. Que nós fazemos?
Nós focalizamos em tornar-se, anéis coletores de alta qualidade em projetar, em fabricar, e oferecemos várias soluções para sistemas de gerencio.
3. Você oferece anéis coletores feitos sob encomenda?
Sim, se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado. Nossos coordenadores virão acima com a solução perfeita para suas necessidades.
