Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
3402004
Contacte-nos
Duas uniões giratórias do eixo da cavidade da passagem podem combinar transferência elétrica

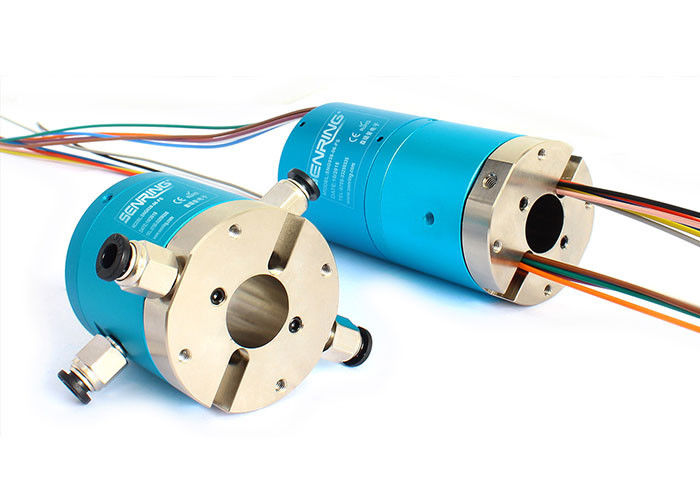

Descrição do anel deslizante do eixo 3402004 oco
As uniões que giratórias do eixo da cavidade da passagem de SENRING dois 3402004 séries são 2 2 para fora na união giratória furada oca, tamanho oco padrão 20mm do eixo, o outro tamanho oco do eixo podem ser personalizadas.
Opção:
1. Circuitos, atual, e tensão.
2. velocidade do trabalho.
3. comprimento do fio de ligação.
4. método da instalação e sentido da saída do fio de ligação.
5. abrigando materiais e materiais do contato.
6. OD, identificação, e comprimento.
7. o conector é opcional.
Especificação técnica do anel deslizante do eixo 3402004 oco
| Passagens (gás) | 2 passagens |
| Tamanho da tubulação | tubulação de 4~6mm, M5quot; Porto |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Pressão de funcionamento máxima | Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) |
|
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |
Características do anel deslizante do eixo 3402004 oco
1. Pode ser instalado com braço mecânico para girar junto;
2. Poder e sinais misturados transmissores do apoio, tais como USB, HDMI, ethernet de 1000M, VGA, DVI, o RF coaxial (de alta frequência), o sinal do servo motor, os anéis coletores industriais… etc. do ônibus;
3. 360° transmite ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva… etc.;
4. Máximo Pressão: 1Mpa (vácuo: -100kPa, de alta pressão pode ser personalizado);
5. Porto M5 do apoio 2 para as tubulações de 4~6mm;
6. Tamanho oco padrão 20mm do eixo.
Descrição da número da peça

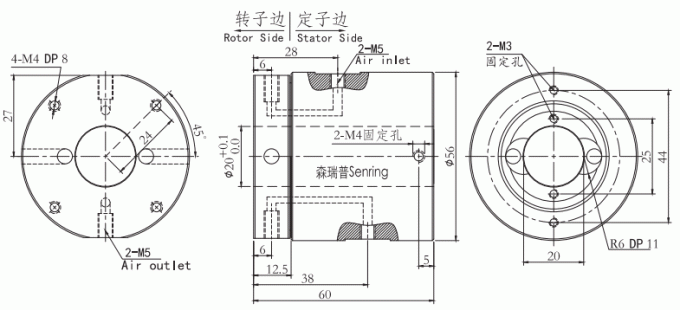

Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3402004 | 2 passagens | M5 | 4∼6mm |
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Poder/sinal (5A/10A) | Comprimento L (milímetros) |
| 3402004-0605 | 2 passagens | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 passagens | M5 | 4∼6mm | 12 | 52,5 |
