Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
3304006
Contacte-nos

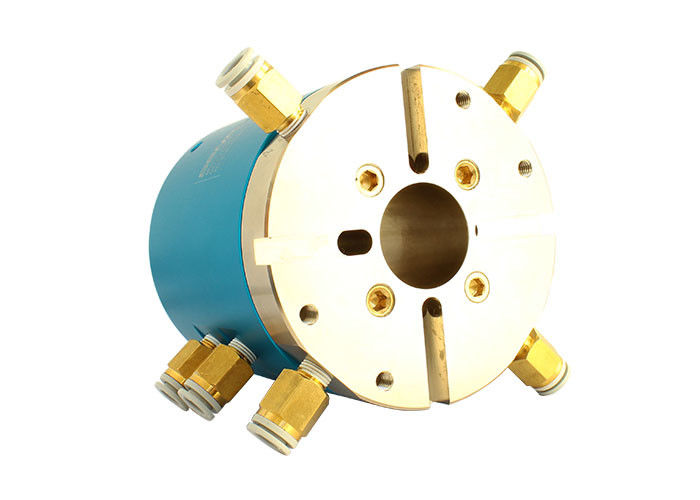

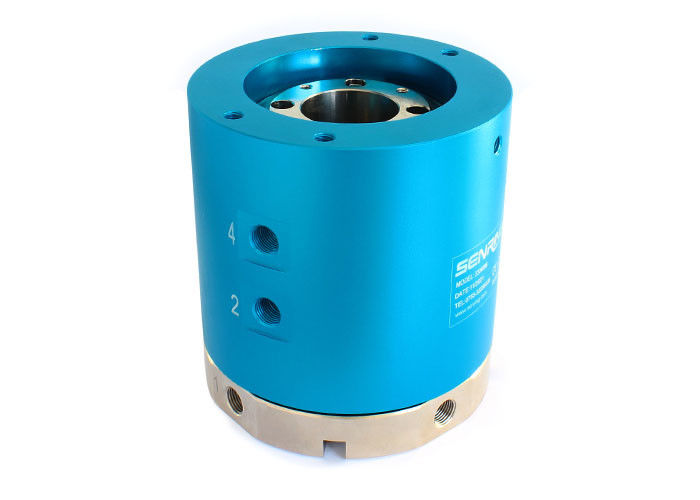

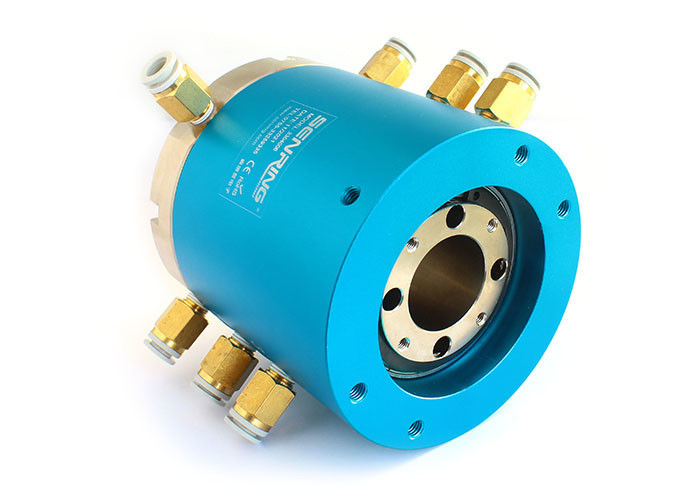

deslizamento pneumático de 30mm e elétrico oco Ring Rotating Connector
Descrição do anel deslizante do eixo 3304006 oco
O Senring junção giratória pneumática de 3304006 séries é um anel deslizante pneumático e elétrico da duplo-passagem do através-furo de 30mm que possa girar 360 graus para transmitir o ar quatro comprimido independente, o vácuo, e os outros meios do gás. Apoia vários tamanhos das tubulações de ar tais como 4mm, 6mm, e 8mm. Anéis deslizantes pneumáticos os de 3304006 série e elétricos giratórios não podem somente transmitir o gás mas igualmente misturam a transmissão da corrente elétrica.
Características do anel deslizante do eixo 3304006 oco
Anéis coletores puros opcionais do gás ou anéis coletores híbridos que consistem em linhas elétricas, em linhas de sinal, em ethernet, em linhas de controle, em solenoides, em linhas de detecção, e em outros componentes para a integração pneumática e elétrica. O centro do anel deslizante pneumático e elétrico tem 30 através-furos que podem passar através do eixo de gerencio. Os meios que pode passar com incluem ar comprimido, nitrogênio, o gás misturado químico, a água refrigerando, etc.
Especificação técnica do anel deslizante do eixo 3304006 oco
| Passagens (gás) | 4 passagens |
| Tamanho da tubulação | tubulação de 6~8mm, " porto G1/8 |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Pressão de funcionamento máxima | Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) |
|
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |

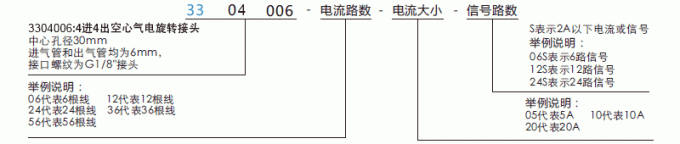

Descrição da número da peça

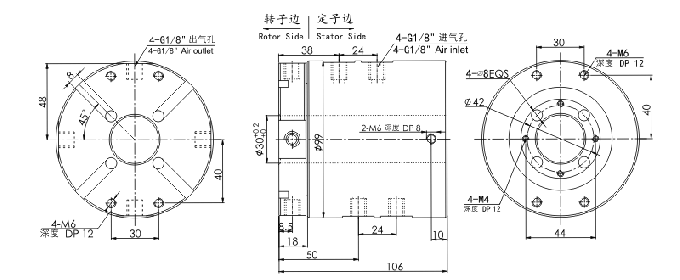

Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3304006 | 4 passagens | G1/8” | 6~8mm |
FAQ:
1. São você uma fábrica ou uma empresa comercial?
: Nós somos um manufactory profissional com a equipe de nível elevado de R & de D.
2. Que é um anel deslizante?
Um anel deslizante é um dispositivo eletromecânico que permita a transmissão do poder e de sinais elétricos de um estacionário a uma estrutura de gerencio. Um anel deslizante pode ser usado em todo o sistema eletromecânico que exigir a rotação ao transmitir o poder ou os sinais. Pode melhorar o desempenho mecânico, simplificar a operação de sistema e eliminar os fios dano-propensos que oscilam das junções móveis.
3. Você oferece anéis coletores feitos sob encomenda?
Sim, se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado. Nossos coordenadores virão acima com a solução perfeita para suas necessidades.
