Circuitos máximos personalizados industriais de Ring Hole Size 38.1mm OD 119mm do deslizamento do sinal 168

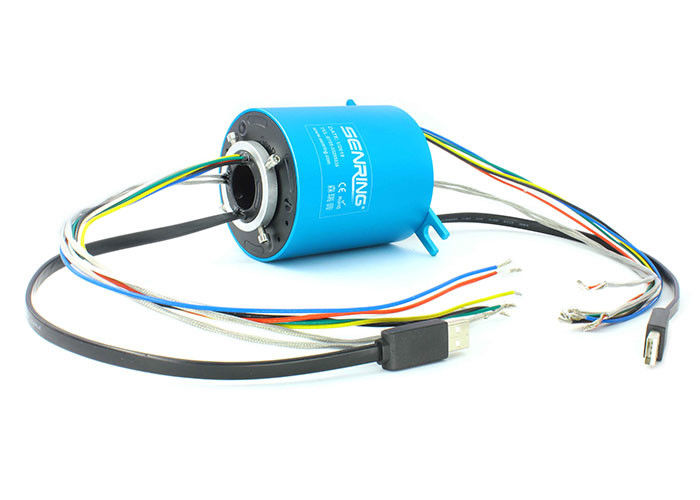

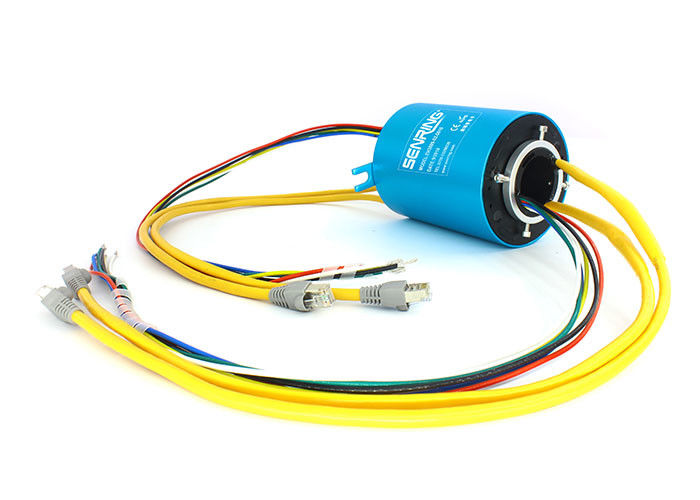

Descrição do anel deslizante do sinal BH38119
O anel deslizante forte e fraco da série BH38119 de sinal elétrico é uma série personalizada do anel deslizante com uma abertura de 50mm e um diâmetro exterior de 119mm. Independentemente da abertura fixa e do diâmetro exterior, os tipos do sinal podem ser personalizados. O anel deslizante da série BH38119 não pode somente transmitir as correntes 2A/5A/10A/30A com 360 graus de rotação mas também estavelmente e exatamente transmitir vários sinais tais como HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, sinal do ônibus de Profibus, etc. O número máximo de circuitos para BH38119 é 168, que podem cumprir a maioria de exigências. Se o número real de circuitos exigidos é mais, contacte por favor o pessoal técnico de SENRING para a personalização.
Características do anel deslizante do sinal BH38119

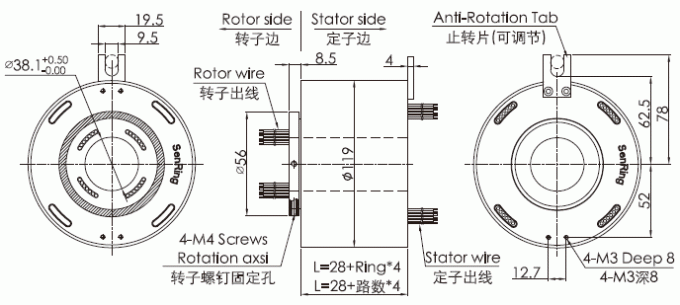

1. tamanho 38.1mm do furo, OD 119mm, máximo 168 circuitos;
2. transmita exatamente dados de alta velocidade
3. transmita estavelmente todos os tipos dos sinais, tais como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita estavelmente todos os tipos dos sinais, tais como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. transmita sinais ambíguos, tais como USB, HDMI, ethernet de 1000M, fibra ótica, VGA, DVI, o RF coaxial (de alta frequência), etc.;
6. transmita estavelmente os dados dos ethernet (10M/100M/1000M BaseT);
| circuitos não. | 2~168circuits (depende do modelo) |
| avaliação da tensão | 0~690 VDC/VAC |
| Abrigando o material | Liga do AL |
| Vida ativa | > 80 milhões para a referência (depende das condições de trabalho) |
| Ruído elétrico | <10m> |
| força dielétrica | 800VDC@50Hz |
| Força dielétrica | 1000MΩ@600VDC |
| Temp de trabalho. | -40℃ ~ 80°C |
| vibração mecânica | MIL-STD-810E |
| Atual | sinal (2A), 10A/circuit |
| velocidade de gerencio máxima | 250RPM continuamente, 1000RPM intermitentemente |
| torque | 0.1N.m; fio +0.03N.m/6 |
| Material do contato | metal precioso: liga de ouro |
| resistência de contato | <20m> |
| Especs. do fio de ligação. | UL Teflon@Awg22, Awg16 |
| comprimento do fio de ligação | 300mm |
| Categoria do IP | IP51 |
| Umidade do trabalho | 10% ~ RH de 85% |
| Certificado do CE | SIM |
| material | RoHS complacente |

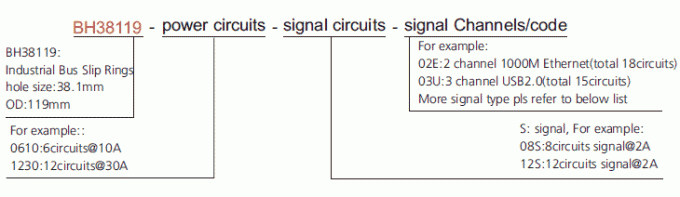

F - 100M Ethernet (10, 100 ethernet de BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-secundário) (4circuits)
C - Canbus (Canbus - 4-Pin D-secundário) (4circuits)
D - Rede do dispositivo - 5 Pin Micro Change (5 circuitos)
T - Rede do controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Sinal do codificador do servo motor (8circuits)
E1 - Ethernet industriais (9circuits)
