Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
BH1286
Contacte-nos
Circuitos máximos industriais de Ring Hole Size 12.7mm OD 86mm do deslizamento do ônibus 96

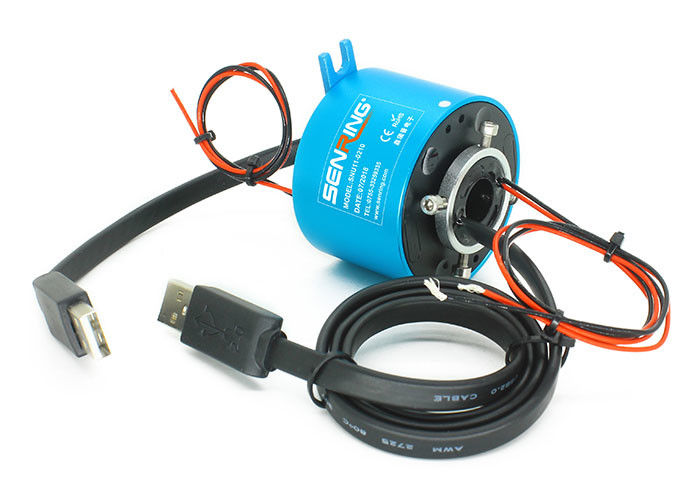

Descrição do anel deslizante do sinal BH1286
O anel deslizante forte e fraco da série BH1286 de sinal elétrico é um anel deslizante personalizado com uma abertura de 12.7mm, que não possa somente transmitir as correntes 2A/5A/10A/30A com 360 graus de rotação, mas igualmente personaliza a transmissão (estável e exata) de vários sinais tais como HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, sinal do ônibus de Profibus, etc. Pode ser usado em todo o dispositivo que exigir a rotação 360° e a transmissão de vários sinais de controle.
Características do anel deslizante do sinal BH1286

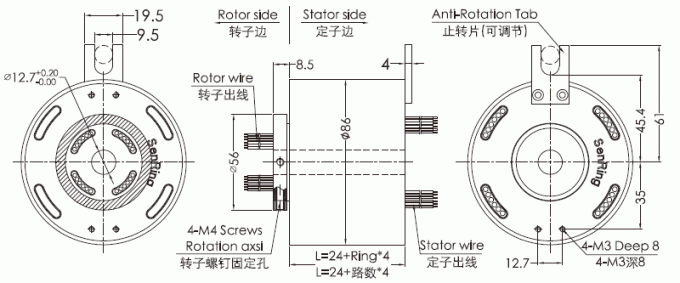

1. tamanho 12.7mm do furo, OD 86mm, máximo 96 circuitos;
2. Pode transmitir dados de alta velocidade sem erros;
3. Transmita estavelmente vários sinais tais como RS-232, RS-485, RS-422, VGA;
4. Transmita estavelmente vários sinais do ônibus tais como Profibus, LonWorks, CanBus, DeviceNet, ControlNet;
5. Transmissão misturada de USB, HDMI, Gigabit Ethernet, fibra, VGA, DVI, sinais (de alta frequência) coaxiais do RF;
6. Transmita estavelmente dados dos ethernet (10M/100M/1000M BaseT).
| circuitos não. | 2~96circuits (depende do modelo) |
| avaliação da tensão | 0~440 VDC/VAC |
| Abrigando o material | Liga do AL |
| Vida ativa | > 80 milhões para a referência (depende das condições de trabalho) |
| Ruído elétrico | <10m> |
| força dielétrica | 800VDC@50Hz |
| Força dielétrica | 1000MΩ@600VDC |
| Temp de trabalho. | -40℃ ~ 80°C |
| vibração mecânica | MIL-STD-810E |
| Atual | sinal (2A), 10A/circuit |
| velocidade de gerencio máxima | 250RPM continuamente, 1000RPM intermitentemente |
| torque | 0.1N.m; fio +0.03N.m/6 |
| Material do contato | metal precioso: liga de ouro |
| resistência de contato | <20m> |
| Especs. do fio de ligação. | UL Teflon@Awg22, Awg16 |
| comprimento do fio de ligação | 300mm |
| Categoria do IP | IP51 |
| Umidade do trabalho | 10% ~ RH de 85% |
| Certificado do CE | SIM |
| material | RoHS complacente |

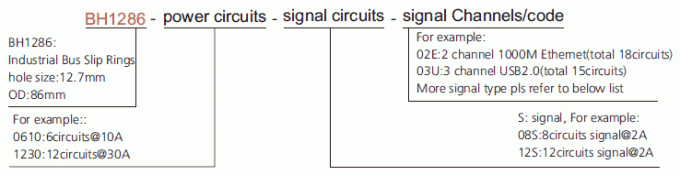

F - 100M Ethernet (10, 100 ethernet de BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-secundário) (4circuits)
C - Canbus (Canbus - 4-Pin D-secundário) (4circuits)
D - Rede do dispositivo - 5 Pin Micro Change (5 circuitos)
T - Rede do controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Sinal do codificador do servo motor (8circuits)
E1 - Ethernet industriais (9circuits)
Como eu escolho um anel deslizante?
A seleção apropriada de uma solução do anel deslizante exige detalhes sobre os parâmetros de funcionamento da sua aplicação que incluem circuitos totais, tensão e ampères pelo circuito, velocidade de funcionamento, e tipo da montagem. Se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado.
