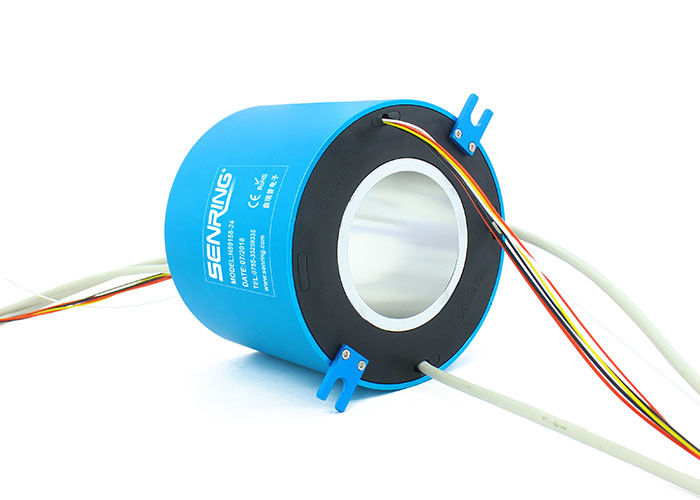

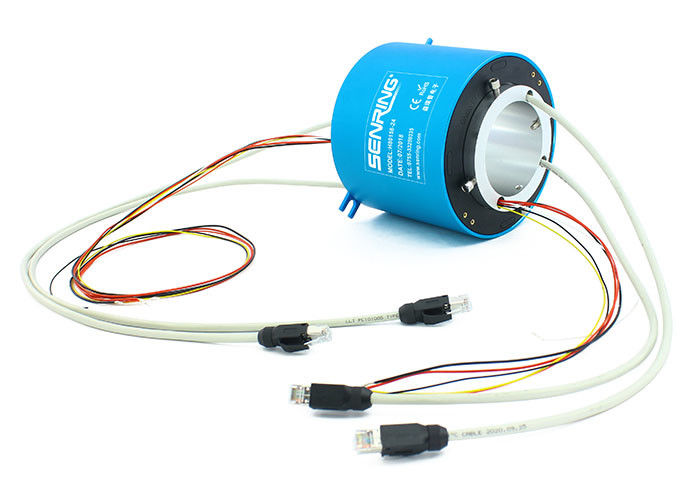

Um gigabit comum giratório Ethernet+1~72 de 2 canais dos ethernet circuita o poder/sinal com estrutura integrada
Descrição do anel deslizante dos ethernet EH50119-02
A junção giratória de Gigabit Ethernet da série de SENRING EH50119-02, com estrutura integrada, o furo 50mm, OD 119mm, pode sinal de Gigabit Ethernet dos canais do tranmit 2 exatamente quando 360° que roating, ele pode ser combinado para transmitir um poder de 1~26 circuitos (2~20A atual) e um USB
Anel deslizante dos ethernet projetado specailly para que a frequência 250Mhz transmita sinais de 100M/1000M Ethernet, com vantagens de transmitir seguro, nenhuma perda do pacote, nenhum código da corda, baixa perda do retorno, baixa perda de inserção
Características do anel deslizante dos ethernet EH50119-02
1. RJ45 conector macho padrão, opcional RJ45 fêmea;
2. Pode transmitir 2 steadilys do sinal de Gigabit Ethernet dos canais;
3. (10M/100M/1000M BaseT); Usado principalmente para transmitir ethernet dos 10M, 100M, 1000M BaseT;
4. Pode trabalhar com o canal do poder ou a junção giratória do gás-líquido;
5. Pode ser combinado para transmitir um poder/sinal de 1~48 circuitos;
6. Tamanho 50mm do furo, OD119mm;
7. Com vantagens de transmitir seguro, de nenhuma perda do pacote, de nenhum código da corda, da baixa perda do retorno, da baixa perda de inserção, etc.
Descrição da número da peça

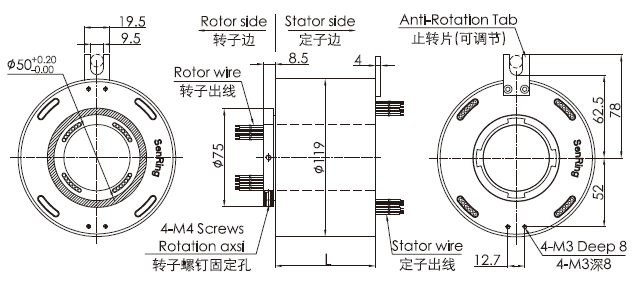

Desenho do anel deslizante dos ethernet EH50119-02
Especificação técnica do anel deslizante dos ethernet EH50119-02
| Ethernet | 2 baseT dos canais 100M/1000M |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Ruído elétrico | <10> | |
| Certificado do CE | sim | |
| Vibração mecânica | MIL-STD-810E | |
| Material | RoHS complacente | |
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais dos ethernet não. | comprimento L (milímetros) | ||
| sinal (0∼2A) | poder (10A) | poder (20A) | |||
| EH50119-02-02S | 2 | 0 | 0 | 2 | 100 |
| EH50119-02-0210 | 0 | 2 | 0 | 2 | 100 |
| EH50119-02-08S | 8 | 0 | 0 | 2 | 124 |
| EH50119-02-0820 | 0 | 0 | 0 | 2 | 124 |
| EH50119-02-0410-04S | 4 | 4 | 0 | 2 | 124 |
| EH50119-02-14S | 14 | 0 | 0 | 2 | 148 |
| EH50119-02-1410 | 0 | 14 | 0 | 2 | 148 |
| EH50119-02-20S | 22 | 0 | 0 | 2 | 172 |
| EH50119-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH50119-02-32S | 32 | 0 | 0 | 2 | 222 |
| EH50119-02-56S | 56 | 0 | 0 | 2 | 316 |
*Remark: Os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para o uso 20A. se você precisa personalize o no. do canal dos ethernet, do poder e do sinal, ou misture outros sinais, contato dos pls o vendedor de SenRing.
Os ethernet EH50119-02 deslizante a tabela da categoria do anel
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | ouro-ouro |
