Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
EH2586-01
Contacte-nos
deslizamento Ring Through Bore Design Size dos ethernet do canal 600Rpm 1 25.4mm

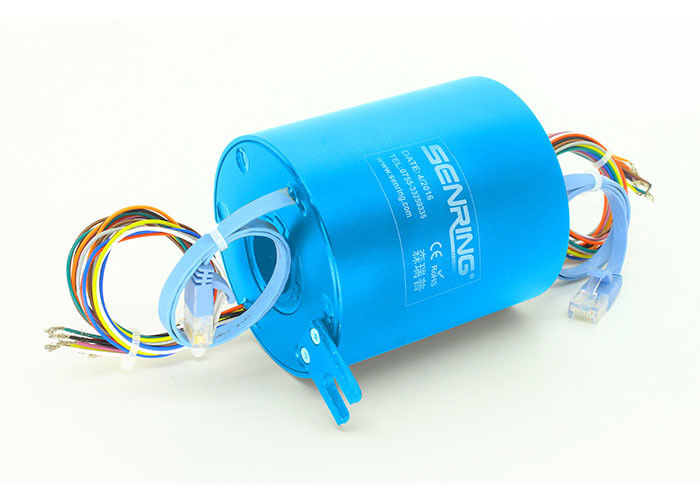

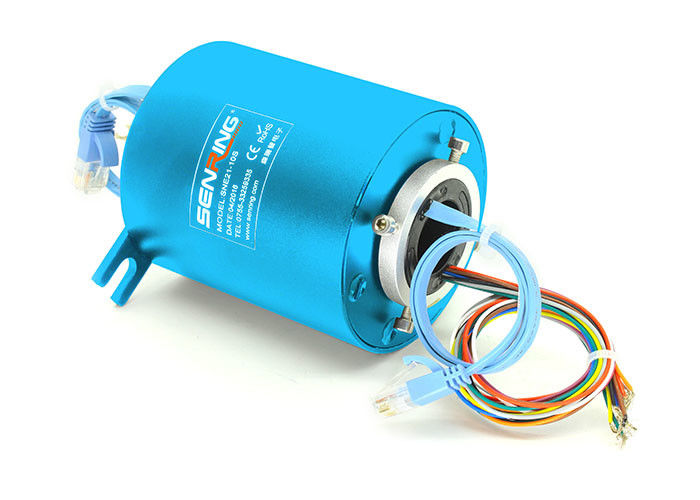

Descrição do anel deslizante dos ethernet EH2586-01
A junção de gerencio dos ethernet do gigabit da série de Senring EH2586-01 é um anel deslizante condutor da precisão integral que possa girar 360 graus para transmitir um monocanal do sinal dos ethernet do gigabit. O anel deslizante tem um diâmetro de furo de 25.4mm e um diâmetro exterior de 86mm. Pode misturar transmite 1-22 canais da corrente 2-20A e da mistura com outros sinais tais como USB e HDMI. Comparado aos produtos similares no mercado, tem as vantagens da transmissão estável, da nenhuma perda do pacote, do nenhum erro do código, da baixa perda do retorno, e da baixa perda de inserção.
Embora projeto modularized & estandardizado da oferta de SenRing para várias soluções da aplicação como um fabricante original dos anéis coletores. Para criar seu a maioria de conector apropriado do anel deslizante dos ethernet, sinta por favor livre contactar-nos.
Características do anel deslizante dos ethernet EH2586-01
1. padrão e em conservado em estoque
2. fios de ligação Cor-codificados
3. Ruído elétrico muito baixo
4. Anti-bloqueando, custo muito baixo
5. Faixa larga: ethernet (BaseT 1000)

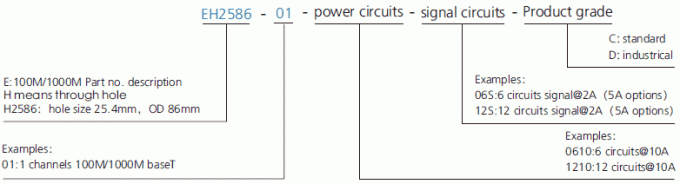

Descrição da número da peça

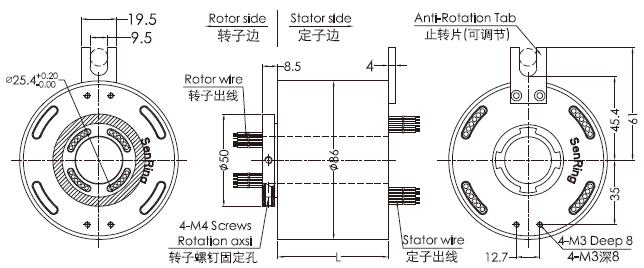

Desenho do anel deslizante dos ethernet EH2586-01
Especificação técnica do anel deslizante dos ethernet EH2586-01
| Ethernet | 1 baseT dos canais 100M/1000M |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Ruído elétrico | <10> | |
| Certificado do CE | sim | |
| Vibração mecânica | MIL-STD-810E | |
| Material | RoHS complacente | |
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais dos ethernet não. | comprimento L (milímetros) | ||
| sinal (0∼2A) | poder (10A) | poder (20A) | |||
| EH2586-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH2586-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH2586-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH2586-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH2586-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH2586-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH2586-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH2586-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH2586-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH2586-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH2586-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH2586-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH2586-01-2210 | 0 | 22 | 0 | 1 | 144 |
Os ethernet EH2586-01 deslizante a tabela da categoria do anel
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | ouro-ouro |
Deslizamento Ring Applications dos ethernet:
• Equipamento da exibição/exposição
• Empacotamento/envolvendo a maquinaria
• Sistemas de manipulação do semicondutor
• Maquinaria industrial
• tabelas de índice giratórias
• Equipamento controle de processos
• Torretas do equipamento ou carretéis de cabo pesados
• Iluminação de emergência, máquinas Palletizing da robótica, opção
• Equipamento médico | sensores giratórios, iluminação de emergência, robótica
• Carretéis de cabo diminutos
