Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
EH1256-01
Contacte-nos

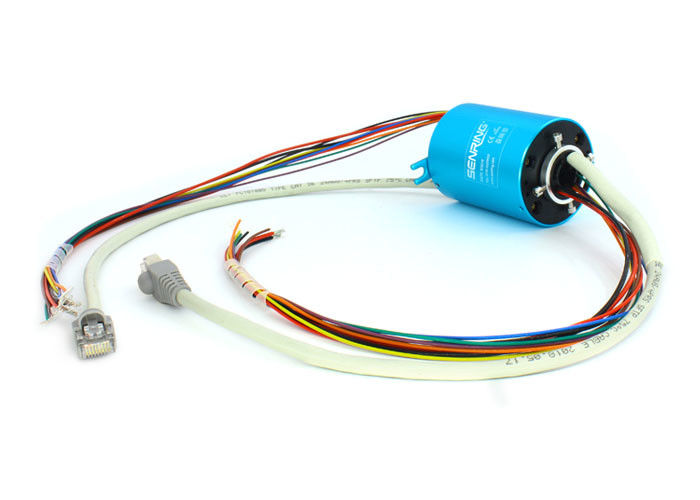

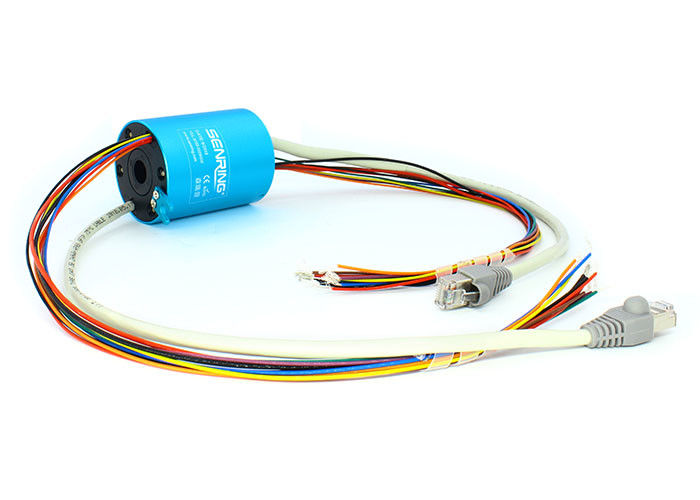

O monocanal Gigabit Ethernet desliza o anel deslizante de gerencio de Ring Hole 12.7mm
Descrição do anel deslizante dos ethernet EH1256-01
Através do furo o anel deslizante igualmente chamou o anel deslizante oco com furo do centro, poderia ser aplicado a todos os dispositivos onde exige para transmitir o poder e os sinais quando a necessidade 360° que roating.
Os ethernet do gigabit da série de Senring EH1256-01 deslizante o anel são um anel deslizante condutor da precisão integral que possa girar 360 graus para transmitir um monocanal do sinal dos ethernet do gigabit. O anel deslizante tem um diâmetro de furo de 12.7mm e um diâmetro exterior de 56mm. Pode misturar transmite 1-22 canais da corrente 2-20A e da mistura com outros sinais tais como USB e HDMI. Comparado aos produtos similares no mercado, tem as vantagens da transmissão estável, da nenhuma perda do pacote, do nenhum erro do código, da baixa perda do retorno, e da baixa perda de inserção.
Características do anel deslizante dos ethernet EH1256-01
1. Com os conectores RJ45 (anel deslizante dos ethernet igualmente conhecido como o anel RJ45 deslizante)
2. Conexão padrão dos fios dos ethernet
3. Ethernet 8channels máximos em um anel deslizante
4. Pode combinar com o poder ou anel deslizante pneumático/hidráulico
5. Ethernet de Tansmit 10M/100M/1000M Base T
6. Nenhuma perda do pacote, nenhum código da corda, baixa perda do retorno, baixa perda de inserção
7. Materiais do contato: chapeamento percious de metal+gold que assegura a abrasão resistente e antioxidante para a vida ativa longa

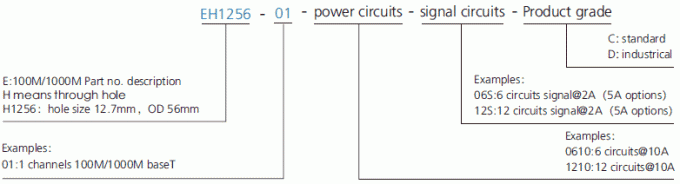

Descrição da número da peça

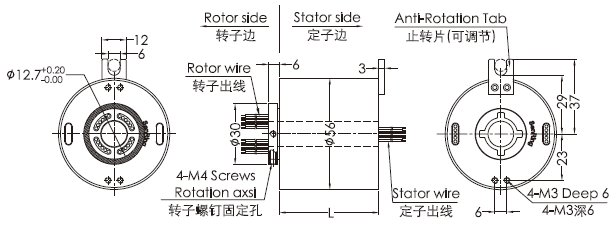

Desenho do anel deslizante dos ethernet EH1256-01
Especificação técnica do anel deslizante dos ethernet EH1256-01
| Ethernet | 1 baseT dos canais 100M/1000M |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | refira a tabela da categoria do anel deslizante |
| Velocidade de gerencio | refira a tabela da categoria do anel deslizante |
| temp de trabalho | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Ruído elétrico | <10> | |
| Certificado do CE | sim | |
| Vibração mecânica | MIL-STD-810E | |
| Material | RoHS complacente | |
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais dos ethernet não. | comprimento L (milímetros) | ||
| sinal (0∼2A) | poder (10A) | poder (20A) | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71,5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71,5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71,5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71,5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88,5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88,5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88,5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88,5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105,5 |
Os ethernet EH1256-01 deslizante a tabela da categoria do anel
| Código da categoria | Velocidade de gerencio máxima | Vida ativa | Material do contato |
| C (padrão) | 250RPM | revoluções de 20 milhões | metal precioso |
| D (Industrical) | 600RPM | revoluções de 80 milhões | ouro-ouro |
Os modelos gerais do anel deslizante de SenRing são aplicados em muitas aplicações e os equipamentos, fornecem soluções do sistema para no mundo inteiro.
Envolve energias eólicas, controlador, e a plataforma giratória industrial, robô, maquinaria da engenharia, vídeo que mornitoring, equipamento médico do CCTV, radar militar e assim por diante…
