Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
UH2586-01
Contacte-nos
Baixo torque, muito baixa resistência ao contato Estrutura compacta com anel USB

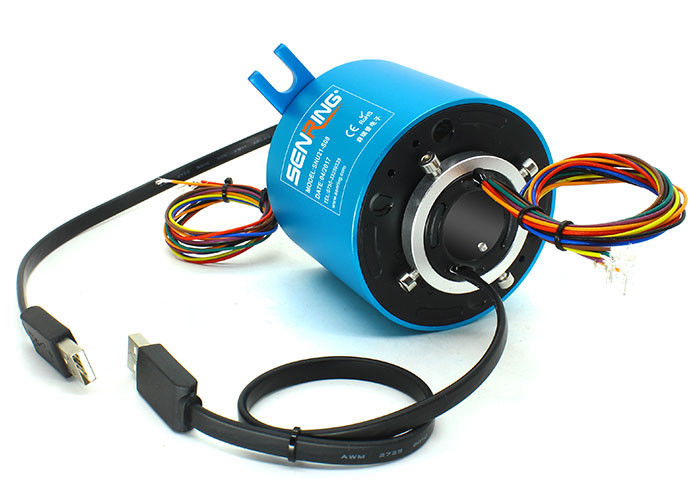

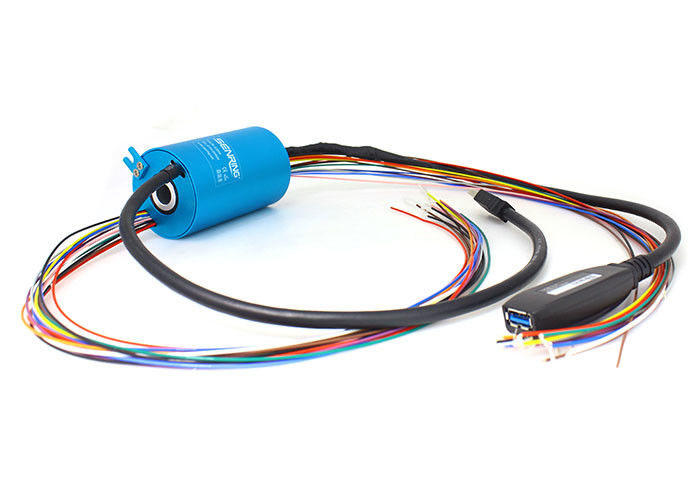

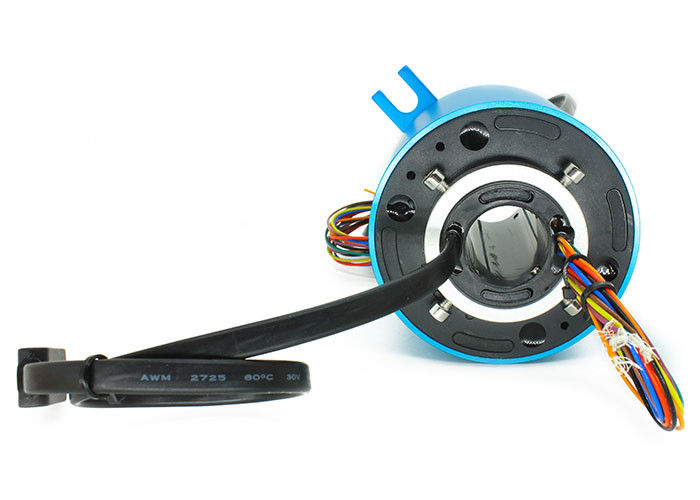

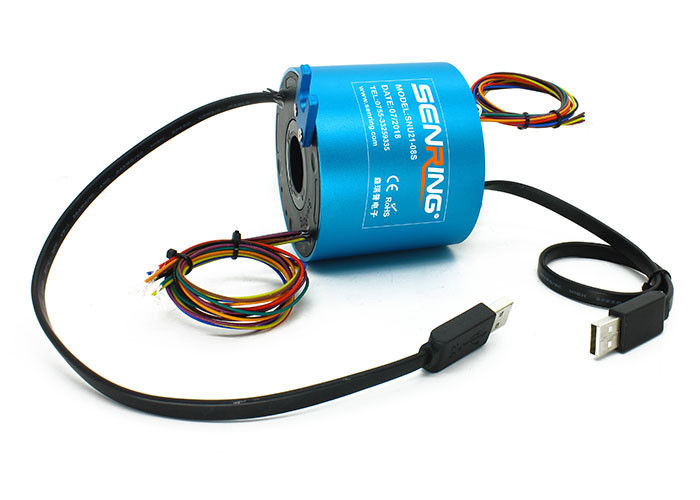

Descrição do UH2586-01Anel de deslizamento USB
SENRING UH2586-01 série Signgle canal USB anel de deslizamento, cabo USB com rotação de 360 °, pode ser combinado para transmitir 2 ~ 38 circuitos de energia / sinal, bem como fibra óptica, gigabit Ethernet.UH2586-01 série 1 canal USB slip ring tem as vantagens de sinalização estável
Características do UH2586-01 USB Slip Ring
1. 1 canal de cabo USB2.0, pode transmitir um sinal USB2.0 estável.
2. Conector USB masculino ou feminino padrão, pode ser personalizado;
3. Pode ser combinado para transmitir 2~38 circuitos de potência/sinal;
4. Tamanho do orifício 25,4 mm, OD 86 mm;
5Pode ser combinado para transmitir energia e vários sinais de IEEE1394, Fibra Ótica, Gigabit Ethernet, etc.
6. Pode ser combinado para trabalhar com uniões rotativas de potência e hidráulicas/pneumáticas;
Especificação técnica do UH2586-01 USB Slip Ring
| Cabo USB | 1 canais USB2.0 |
| BER ((taxa de erro de bits) | 10E-11 |
| Dados mecânicos | |
| Especificação | dados |
| vida profissional | SenRing Slip Rings Tabela de classificação |
| Velocidade de rotação | 150 RPM |
| Temporário de trabalho. | -30°C∼80°C |
| Humidade de trabalho | 0∼85% RH |
| material de contacto | referir-se à tabela de classificação dos anéis de deslizamento |
| material de construção | liga de alumínio |
| torque | 0.1N.m+(0.03N.m/6 circuitos) |
| Conector | USB 2.0 masculino (mulher opcional) | |
| perda de inserção | ≤ 2 dB | |
| Dados elétricos | ||
| Especificação | dados | |
| potência | sinal | |
| Intervalo de tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência ao isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Especificação do fio de chumbo. | AWG17# Teflão prateado | AWG22# Teflão prateado |
| comprimento do fio de chumbo | Padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz,60s | |
| Ruído eléctrico | < 0,01Ω | |
| Certificado CE | - Sim, sim. | |
| material | Certificado RoHS | |
Descrição da parte n.o
Desenho de UH2586-01 USB Slip Ring
Lista de modelos padrão
| Modelo | circuitos de energia/sinal n.o. | Canais USB não. | |||
| sinal ((2A) | Potência ((5A) | Potência ((10A) | USB2.0 | USB3.0 | |
| UH2586-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH2586-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| UH2586-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH2586-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH2586-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH2586-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH2586-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH2586-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH2586-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH2586-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH2586-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH2586-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH2586-01-38S | 38 | 0 | 0 | 1 | 192 |
* Observação: Os circuitos podem ser combinados em paralelo para uma corrente maior, N circuitos de 10A para obter N*10A, como 2 circuitos de 10A em paralelo para utilização de 20A.Pls contatar o vendedor SenRing se você quiser personalizar USB e circuito de energia / sinal nãoOu misture outro sinal.
Tabela de classificação UH2586-01 USB Slip Ring
| GCódigo Rade | Velocidade de rotação máxima | vida profissional | material de contacto |
| C: padrão | 400 RPM | 20 milhões | metal precioso |
| D: industriais | 800 RPM | 60 milhões |
ouro-ouro
|

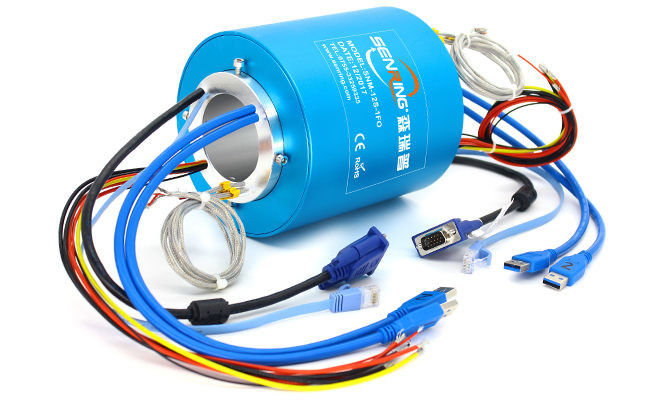

Este modelo integra sinal Ethernet, sinal USB, sinal HDM & SDI e sinal de alta frequência. É amplamente utilizado em equipamentos de automação, monitor de segurança HD, aplicação VR, simulador de movimento.Se você está procurando por este tipo de boa qualidade garantida anéis de deslizamentoPor favor, sinta-se à vontade para nos contactar.
